Warstwy kafelków

Możesz dodawać obrazy na mapie jako warstwę kafelków. Warstwy kafelków są umieszczane na kafelku mapy na określonym poziomie powiększenia. Jeśli masz wystarczającą liczbę kafelków, możesz uzupełnić dane mapy Google dla całej mapy na różnych poziomach powiększenia.

Wprowadzenie

Warstwy kafelków, nazywane czasem nakładkami z kafelkami, umożliwiają nakładanie obrazów na kafelki mapy podstawowej Google. Użyj tej funkcji, aby dodać do aplikacji dane, takie jak ważne miejsca czy informacje o ruchu, oraz lokalne zdjęcia. W połączeniu z kGMSTypeNone typem mapy warstwy kafelkowe umożliwiają zastąpienie danych mapy podstawowej Google własnymi danymi.

Warstwy kafelków są przydatne, gdy chcesz dodać do mapy rozległe obrazy, zwykle obejmujące duże obszary geograficzne. Z kolei nakładki na ziemię przydają się, gdy chcesz umieścić pojedynczy obraz w jednym punkcie na mapie.

Współrzędne mapy

Interfejs API Map Google dzieli zdjęcia na każdym poziomie powiększenia na zestaw kwadratowych kafelków mapy, które są ułożone w uporządkowanej siatce. Gdy mapa przewija się do nowej lokalizacji lub nowego poziomu powiększenia, interfejs API Map Google określa, które fragmenty mapy są potrzebne, i przekształca to w zestaw fragmentów mapy do pobrania.

W implementacji rzutu Mercatora w Google kafelek o współrzędnych (0, 0) zawsze znajduje się w północno-zachodnim rogu mapy,a wartości x rosną z zachodu na wschód, a wartości y – z północy na południe. Kafelki są indeksowane przy użyciu współrzędnych x,y pochodzących z tego punktu. Na przykład na poziomie powiększenia 2, gdy Ziemia jest podzielona na 16 kafelków, każdy z nich można odwołać za pomocą unikalnej pary x,y:

Każdy kafelek mapy to kwadrat o wymiarach 256 x 256 punktów. Na poziomie powiększenia 0 cały świat jest renderowany na jednym kafelku. Każdy poziom powiększenia zwiększa powiększenie dwukrotnie. Na przykład na poziomie powiększenia 1 mapa jest renderowana jako siatka kafelków 2x2, na poziomie 2 jako siatka 4x4, a na poziomie 3 jako siatka 8x8. Aby utworzyć obrazy dla warstwy kafelkowej, utwórz obraz o rozmiarze 256 x 256 pikseli dla każdego kafelka na każdym poziomie powiększenia, który chcesz obsługiwać.

Dodawanie warstwy kafelków

1. Utwórz instancję obiektu GMSURLTileLayer lub niestandardową podklasę GMSTileLayer lub GMSSyncTileLayer.
2. Opcjonalnie zmodyfikuj właściwość zIndex, aby dostosować jej położenie względem innych warstw kafelków.
3. Przypisz obiekt GMSTileLayer do mapy, ustawiając jego właściwość map.

Pakiet Maps SDK na iOS udostępnia 3 klasy, których można używać do implementowania warstwy kafelków. W przypadku każdej klasy musisz określić, jak pobrać prawidłowy fragment mapy dla danego zestawu {x,y,zoom} współrzędnych. Dostępne są te opcje:

• Podklasa GMSSyncTileLayer, która implementuje interfejs tileForX:y:zoom zwracający instancje UIImage.
• Utwórz podklasę GMSTileLayer, która będzie zawierać implementację metody asynchronicznej requestTileForX:y:zoom, która później wywołuje zwrotnie obraz kafelka.
• Użyj istniejącej klasy GMSURLTileLayer, aby automatycznie pobierać kafelki z adresów URL, podając blok GMSTileURLConstructor. GMSURLTileLayer to klasa konkretna, której nie można rozszerzyć.

W przypadku podklasy GMSSyncTileLayer lub GMSTileLayer podanie nil wyniku kafelka informuje pakiet Maps SDK na iOS, że dane są niedostępne, ale mogą być dostępne w przyszłości. Możesz też zwrócić wartość kGMSTileLayerNoTile, aby wskazać, że w tym miejscu nie ma kafelka.

W przypadku GMSURLTileLayer zwrócenie wartości nil z GMSTileURLConstructor będzie oznaczać, że w tej lokalizacji nie ma kafelka.

Używanie GMSURLTileLayer do pobierania fragmentów z adresów URL

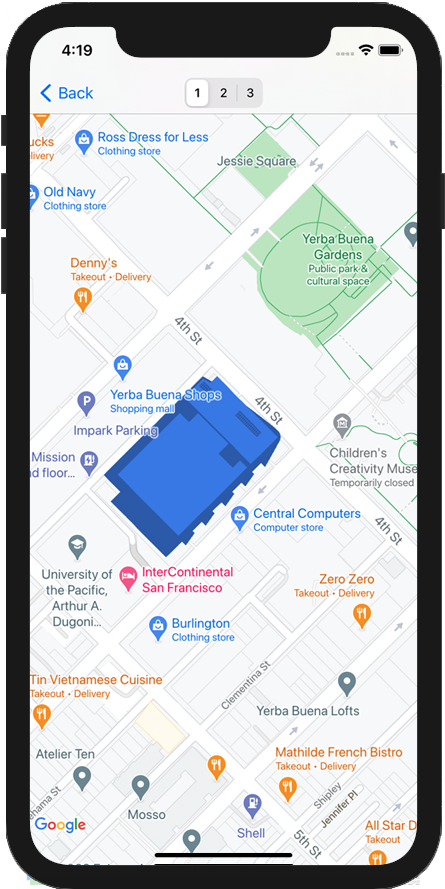

Klasa GMSURLTileLayer nie wymaga tworzenia podklas, ale musisz zaimplementować blok GMSTileURLConstructor. Poniższy kod pokazuje, jak używać GMSURLTileLayer do wyświetlania planu pięter budynku wielopiętrowego.

let floor = 1

// Implement GMSTileURLConstructor
// Returns a Tile based on the x,y,zoom coordinates, and the requested floor
let urls: GMSTileURLConstructor = { (x, y, zoom) in
  let url = "https://www.example.com/floorplans/L\(floor)_\(zoom)_\(x)_\(y).png"
  return URL(string: url)
}

// Create the GMSTileLayer
let layer = GMSURLTileLayer(urlConstructor: urls)

// Display on the map at a specific zIndex
layer.zIndex = 100
layer.map = mapView


NSInteger floor = 1;

// Create the GMSTileLayer
GMSURLTileLayer *layer = [GMSURLTileLayer tileLayerWithURLConstructor:^NSURL * _Nullable(NSUInteger x, NSUInteger y, NSUInteger zoom) {
  NSString *url = [NSString stringWithFormat:@"https://www.example.com/floorplans/L%ld_%lu_%lu_%lu.png",
                   (long)floor, (unsigned long)zoom, (unsigned long)x, (unsigned long)y];
  return [NSURL URLWithString:url];
}];

// Display on the map at a specific zIndex
layer.zIndex = 100;
layer.map = mapView;


Utwórz podklasę GMSSyncTileLayer, aby wyświetlać kafelki jako UIImage.

Klasy GMSSyncTileLayer i GMSTileLayer to klasy abstrakcyjne, które można rozszerzać. Możesz używać tych klas do wyświetlania kafelków jako UIImage. Poniższy przykład pokazuje, jak renderować niestandardowy obraz na niektórych kafelkach mapy, tworząc klasę podrzędną GMSSyncTileLayer.

class TestTileLayer: GMSSyncTileLayer {
  override func tileFor(x: UInt, y: UInt, zoom: UInt) -> UIImage? {
    // On every odd tile, render an image.
    if (x % 2 == 1) {
      return UIImage(named: "australia")
    } else {
      return kGMSTileLayerNoTile
    }
  }
}



@interface TestTileLayer : GMSSyncTileLayer
@end

@implementation TestTileLayer

- (UIImage *)tileForX:(NSUInteger)x y:(NSUInteger)y zoom:(NSUInteger)zoom {
  // On every odd tile, render an image.
  if (x % 2 == 1) {
    return [UIImage imageNamed:@"australia"];
  } else {
    return kGMSTileLayerNoTile;
  }
}

@end


Aby dodać warstwę do mapy, utwórz instancję obiektu i ustaw jego właściwość map.

let layer = TestTileLayer()
layer.map = mapView


GMSTileLayer *layer = [[TestTileLayer alloc] init];
layer.map = mapView;


Kafelki o wysokiej rozdzielczości DPI na urządzenia Retina

Możesz używać obrazów o wysokiej rozdzielczości z GMSSyncTileLayer lub GMSURLTileLayer, ustawiając wartość tileSize na 512. Właściwość tileSize wskazuje liczbę pikseli, w której zwrócone obrazy kafelków będą wyświetlane. Domyślnie jest to 256 – wymiar kafelka Map Google na urządzeniu bez wyświetlacza Retina.

Jeśli wyświetlasz kafelki o normalnej rozdzielczości DPI na urządzeniu o wysokiej rozdzielczości DPI, możesz powiększyć obrazy, ustawiając wartość tileSize na 512. Pamiętaj, że powiększanie obrazów może pogorszyć ich jakość, zwłaszcza w przypadku cienkich linii lub tekstu. Aby uzyskać najlepsze wyniki, dopasuj tileSize i DPI obrazu do wyświetlacza. Mapy wyświetlane na urządzeniu Retina będą wyglądać najlepiej, gdy będą wyświetlać obrazy o wysokiej rozdzielczości z wartością tileSize wynoszącą 512. Mapy wyświetlane na urządzeniu bez ekranu Retina będą wyglądać świetnie z normalnymi obrazami i domyślną wartością tileSize wynoszącą 256.

Usuwanie nieaktualnych kafelków

Jeśli kafelki dostarczane przez warstwę staną się „nieaktualne”, należy wywołać metodę clearTileCache w warstwie, aby wymusić odświeżenie. Spowoduje to ponowne wczytanie wszystkich kafelków na tej warstwie.

layer.clearTileCache()


[layer clearTileCache];
