Modifier l'interface utilisateur de navigation

Le SDK Navigation pour iOS vous permet de modifier l'expérience utilisateur avec votre carte en déterminant quels éléments et commandes d'interface utilisateur intégrés s'affichent sur la carte, et quels gestes vous autorisez. Vous pouvez également modifier l'apparence visuelle de l'interface utilisateur de navigation. Consultez la page des règles pour connaître les consignes concernant les modifications acceptables de l'UI de navigation.

Commandes d'interface utilisateur de la carte

Le SDK Navigation fournit des commandes d'interface utilisateur intégrées similaires à celles que l'on trouve dans l'application Google Maps pour iOS. Vous pouvez activer et désactiver la visibilité de ces commandes à l'aide de la classe GMSUISettings. Les modifications apportées à cette classe se reflètent immédiatement sur la carte.

Boussole

Le SDK Navigation fournit une image de boussole qui apparaît dans l'angle supérieur droit de la carte, dans certaines conditions et uniquement lorsqu'elle est activée. Lorsque l'utilisateur clique sur la boussole, la caméra s'anime pour revenir à une direction de zéro (orientation par défaut), et la boussole disparaît progressivement juste après.

Si la navigation est activée et que le mode caméra est défini sur "Suivi", la boussole reste visible. Appuyer dessus permet de basculer entre les perspectives de caméra inclinée et de vue d'ensemble.

Pour éviter la distraction du conducteur, la boussole reste au même endroit si l'en-tête (en mode Portrait) s'agrandit et entre en conflit avec la position par défaut de la boussole. Si vous ajoutez un contrôle personnalisé d'en-tête secondaire ou une vue d'accessoire d'en-tête, la boussole est masquée pour éviter les conflits d'UI.

La boussole est compatible avec les modes jour et nuit, ainsi qu'avec le mode sombre.

La boussole est activée par défaut dans la version 11.0.0 et les versions ultérieures. Vous pouvez désactiver la boussole en définissant la propriété compassButton de GMSUISettings sur false.

mapView.settings.compassButton = false

mapView.settings.compassButton = NO;

Bouton "Ma position"

Le bouton "Ma position" apparaît en bas à droite de l'écran uniquement lorsque le bouton "Ma position" est activé. Lorsqu'un utilisateur clique sur le bouton, la caméra s'anime pour se focaliser sur la position actuelle de l'utilisateur, si celle-ci est connue. Vous pouvez activer le bouton en définissant la propriété myLocationButton de GMSUISettings sur true.

mapView.settings.myLocationButton = true

mapView.settings.myLocationButton = YES;

Bouton "Recentrer"

Lorsque la navigation est activée, le bouton de recentrage apparaît lorsque l'utilisateur fait défiler la vue de la carte et disparaît lorsqu'il appuie dessus pour recentrer la carte. Pour que le bouton de recentrage s'affiche, définissez la propriété recenterButtonEnabled de GMSUISettings sur true. Pour empêcher l'affichage du bouton de recentrage, définissez recenterButtonEnabled sur false.

mapView.settings.isRecenterButtonEnabled = true

mapView.settings.recenterButtonEnabled = YES;

Accessoires de l'UI de la carte

Le SDK Navigation fournit des accessoires d'interface utilisateur qui s'affichent pendant la navigation, semblables à ceux de l'application Google Maps pour iOS. Vous pouvez ajuster la visibilité ou l'apparence visuelle de ces commandes, comme décrit dans cette section. Les modifications que vous apportez ici sont prises en compte lors du prochain trajet de l'utilisateur.

En-tête et pied de page de navigation

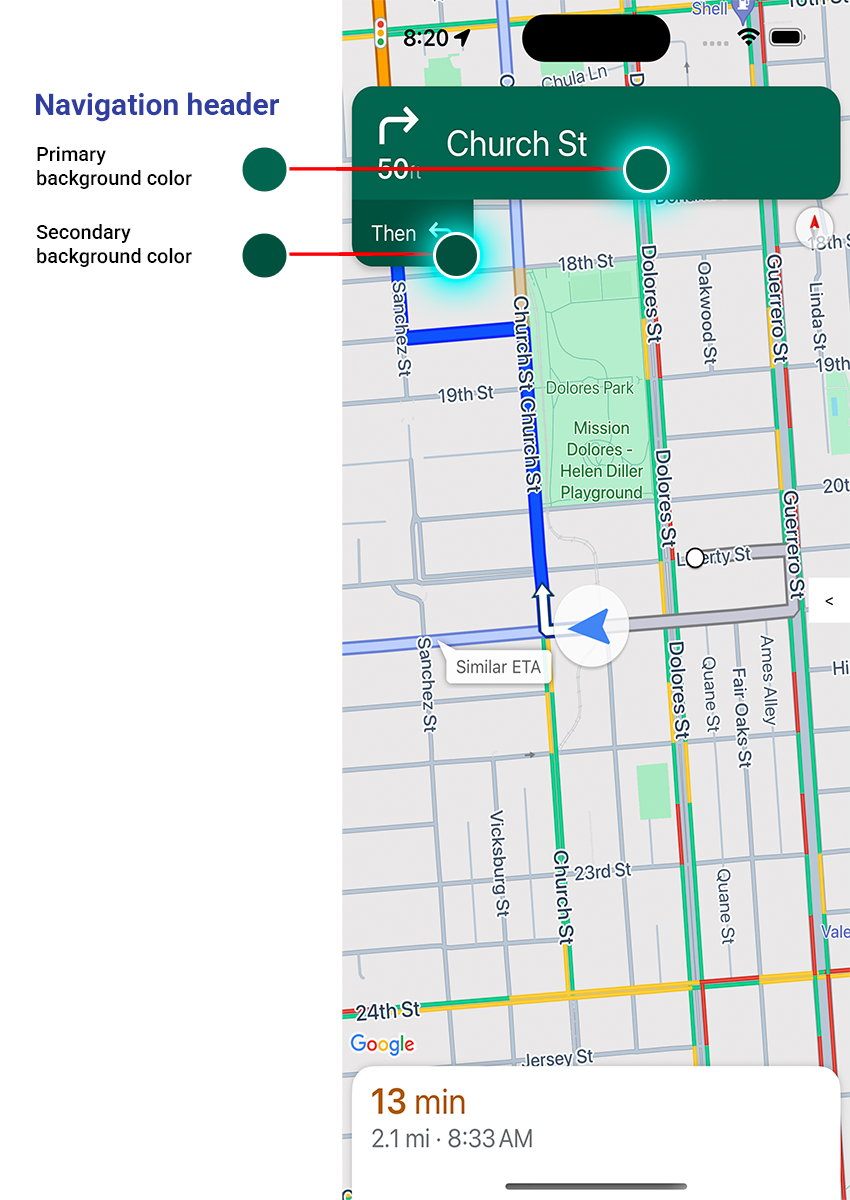

Pendant la navigation, l'en-tête de navigation s'affiche en haut de l'écran et le pied de page de navigation en bas. L'en-tête de navigation indique le nom de la rue et la direction du prochain virage sur l'itinéraire, ainsi que la direction du virage suivant. Le pied de page de navigation indique la durée et la distance estimées jusqu'à la destination, ainsi que l'heure d'arrivée prévue.

Vous pouvez activer ou désactiver la visibilité de l'en-tête et du pied de page de navigation, et définir leurs couleurs de manière programmatique à l'aide des propriétés suivantes :

• navigationHeaderEnabled : contrôle si l'en-tête de navigation est visible (la valeur par défaut est true).
• navigationFooterEnabled : contrôle si le pied de page de navigation est visible (la valeur par défaut est true).
• navigationHeaderPrimaryBackgroundColor : définit la couleur d'arrière-plan principale de l'en-tête de navigation.
• navigationHeaderSecondaryBackgroundColor  : définit la couleur d'arrière-plan secondaire de l'en-tête de navigation.

L'exemple de code suivant montre comment activer la visibilité de l'en-tête et du pied de page, puis définir navigationHeaderPrimaryBackgroundColor sur bleu et navigationHeaderSecondaryBackgroundColor sur rouge.

mapView.settings.isNavigationHeaderEnabled = true
mapView.settings.isNavigationFooterEnabled = true
mapView.settings.navigationHeaderPrimaryBackgroundColor = .blue
mapView.settings.navigationHeaderSecondaryBackgroundColor = .red

mapView.settings.navigationHeaderEnabled = YES;
mapView.settings.navigationFooterEnabled = YES;
mapView.settings.navigationHeaderPrimaryBackgroundColor = [UIColor blueColor];
mapView.settings.navigationHeaderSecondaryBackgroundColor = [UIColor redColor];

Vue de l'en-tête de l'accessoire de navigation

Vous pouvez personnaliser votre application en remplaçant l'en-tête de navigation secondaire par votre propre vue d'accessoire personnalisée. Pour ce faire, vous devez créer une vue qui implémente le protocole GMSNavigationAccessoryView. Ce protocole comporte une méthode obligatoire : -heightForAccessoryViewConstrainedToSize:onMapView:. Vous disposez de la taille maximale disponible pour votre vue sur la mapView donnée, et vous devez fournir la hauteur requise par votre vue.

Vous pouvez ensuite transmettre cette vue à mapView en appelant setHeaderAccessoryView:. mapView anime toutes les vues actuelles, puis anime votre vue personnalisée. L'en-tête de navigation doit être visible pour que votre vue personnalisée puisse s'afficher.

Pour supprimer la vue d'accessoire d'en-tête personnalisé, transmettez nil à setHeaderAccessoryView:.

Si la taille de votre vue doit changer à tout moment, vous pouvez appeler invalidateLayoutForAccessoryView: en transmettant la vue dont la taille doit changer.

Exemple

L'exemple de code suivant illustre une vue personnalisée qui implémente le protocole GMSNavigationAccessoryView. Cette vue personnalisée est ensuite utilisée pour définir une vue d'accessoire d'en-tête de navigation personnalisée.

class MyCustomView: UIView, GMSNavigationAccessoryView {
…
  func heightForAccessoryViewConstrained(to size: CGSize, on mapView: GMSMapView) -> CGFloat {
    // viewHeight gets calculated as the height your view needs.
    return viewHeight
  }
…
}

let customView = MyCustomView(...)
mapView.setHeaderAccessory(customView)

// At some later point customView changes size.
mapView.invalidateLayout(forAccessoryView: customView)

// Remove the custom header accessory view.
mapView.setHeaderAccessory(nil)

@interface MyCustomView : UIView <GMSNavigationAccessoryView>
…
@end

@implementation MyCustomView
…
- (CGFloat)heightForAccessoryViewConstrainedToSize:(CGSize)size onMapView:(GMSMapView *)mapView {
  // viewHeight gets calculated as the height your view needs.
  return viewHeight;
}
…
@end

MyCustomView *customView = [[MyCustomView alloc] init…];
[_mapView setHeaderAccessoryView:customView];

// At some later point customView changes size.
[_mapView invalidateLayoutForAccessoryView:customView];

// Remove the custom header accessory view.
[_mapView setHeaderAccessoryView:nil];

Couleurs de l'en-tête en mode faible luminosité

Le SDK Navigation pour iOS calcule le mode d'éclairage suggéré en fonction de l'heure et de la position actuelle de l'appareil, puis appelle la méthode d'écouteur GMSNavigatorListener.didChangeSuggestedLightingMode lorsque le mode suggéré change (par exemple, au lever ou au coucher du soleil). Vous pouvez modifier le comportement du mode faible luminosité de manière programmatique de différentes manières :

• Contrôlez quand la carte utilise les modes normal et faible luminosité en définissant GMSMapView.lightingMode sur une valeur GMSNavigationLightingMode. Pour en savoir plus sur l'activation du changement automatique de mode d'éclairage, consultez Configurer les modes d'éclairage normal et faible.
• Personnalisez les couleurs d'arrière-plan principale et secondaire de l'en-tête de navigation en mode faible luminosité en définissant les propriétés navigationHeaderPrimaryBackgroundColorNightMode et navigationHeaderSecondaryBackgroundColorNightMode sur GMSUISettings.

Liste des itinéraires

Vous pouvez fournir des instructions détaillées dans votre application. L'exemple suivant montre une façon possible de le faire. Ces étapes peuvent varier en fonction de votre propre implémentation.

1. Activez un bouton de point d'entrée après setDestinations sur GMSNavigator (navigateur) une fois l'opération terminée et guidanceActive sur le navigateur activé.
2. Lorsqu'un utilisateur appuie sur le bouton du point d'entrée, créez un GMSNavigationDirectionsListController (contrôleur) avec le navigateur associé à GMSMapView (mapView).
3. Ajoutez le contrôleur à une instance de UIViewController (contrôleur de vue), puis ajoutez directionsListView en tant que sous-vue du contrôleur de vue. Les méthodes reloadData et invalidateLayout du contrôleur doivent être appelées comme on le ferait avec un UICollectionView.
4. Transférez le contrôleur de vue vers la hiérarchie des contrôleurs de vue de l'application.

L'exemple de code suivant montre comment ajouter un DirectionsListViewController.

override func viewDidLoad() {
  super.viewDidLoad()
  // Add the directionsListView to the host view controller's view.
  let directionsListView = directionsListController.directionsListView
  directionsListView.frame = self.view.frame
  self.view.addSubview(directionsListView)
  directionsListView.translatesAutoresizingMaskIntoConstraints = false
  directionsListView.topAnchor.constraint(equalTo: self.view.topAnchor).isActive = true
  directionsListView.leadingAnchor.constraint(equalTo: self.view.leadingAnchor).isActive = true
  directionsListView.trailingAnchor.constraint(equalTo: self.view.trailingAnchor).isActive = true
  directionsListView.bottomAnchor.constraint(equalTo: self.view.bottomAnchor).isActive = true
  ...
}

override func viewWillAppear(_ animated: Bool) {
  super.viewWillAppear(animated)
  // Make sure data is fresh when the view appears.
  directionsListController.reloadData()
  ...
}

override func willTransition(to newCollection: UITraitCollection, with coordinator: UIViewControllerTransitionCoordinator) {
  super.willTransition(to: newCollection, with: coordinator)
  // Invalidate the layout during rotation.
  coordinator.animate(alongsideTransition: {_ in
    self.directionsListController.invalidateLayout()
  })
  ...
}

- (void)viewDidLoad {
  [super viewDidLoad];
  // Add the directionsListView to the host view controller's view.
  UIView *directionsListView = _directionsListController.directionsListView;
  directionsListView.frame = self.view.bounds;
  [self.view addSubview:directionsListView];
  directionsListView.translatesAutoresizingMaskIntoConstraints = NO;
  [directionsListView.topAnchor constraintEqualToAnchor:self.view.topAnchor].active = YES;
  [directionsListView.leadingAnchor constraintEqualToAnchor:self.view.leadingAnchor].active = YES;
  [directionsListView.trailingAnchor constraintEqualToAnchor:self.view.trailingAnchor].active = YES;
  [directionsListView.bottomAnchor constraintEqualToAnchor:self.view.bottomAnchor].active = YES;
  ...
}

- (void)viewWillAppear:(BOOL)animated {
  [super viewWillAppear:animated];
  // Make sure data is fresh when the view appears.
  [_directionsListController reloadData];
  ...
}

- (void)willTransitionToTraitCollection:(UITraitCollection *)newCollection
              withTransitionCoordinator:(id<UIViewControllerTransitionCoordinator>)coordinator {
  [super willTransitionToTraitCollection:newCollection withTransitionCoordinator:coordinator];
  void(^animationBlock)(id <UIViewControllerTransitionCoordinatorContext>context) =
      ^void(id <UIViewControllerTransitionCoordinatorContext>context) {
    [_directionsListController invalidateLayout];
  };
  // Invalidate the layout during rotation.
  [coordinator animateAlongsideTransition:animationBlock
                               completion:nil];
  ...
}

...

Barre de progression du trajet

La barre de progression du trajet est une barre verticale qui s'affiche sur le côté de départ/principal de la carte lorsque la navigation commence. Lorsqu'elle est activée, elle affiche un aperçu de l'ensemble du trajet, ainsi que la destination de l'utilisateur et sa position actuelle.

Les utilisateurs peuvent ainsi anticiper rapidement les problèmes à venir, comme les embouteillages, sans avoir à zoomer. Il peut ensuite modifier l'itinéraire si nécessaire. Si l'utilisateur modifie l'itinéraire, la barre de progression est réinitialisée comme si un nouveau trajet avait commencé à ce moment-là.

La barre de progression du trajet affiche les indicateurs d'état suivants :

• État du trafic : état du trafic à venir.

• Position actuelle : position actuelle du conducteur pendant le trajet.

• Temps écoulé du trajet : la partie du trajet qui s'est écoulée.

Activez la barre de progression du trajet en définissant la propriété navigationTripProgressBarEnabled dans GMSUISettings.

mapView.settings.isNavigationTripProgressBarEnabled = true

mapView.settings.navigationTripProgressBarEnabled = YES;

Positionnement de la barre de progression du trajet

• Le côté gauche de la barre est à peu près aligné sur le côté gauche du compteur de vitesse, du logo Google et du bouton "Recentrer" (lorsqu'il est visible). La largeur est de 12 points.
• La barre de progression du trajet s'adapte de manière dynamique à l'espace vertical de l'écran. Le bas de la barre est positionné à 210 pt du bas de l'écran. Le haut de la barre de progression du trajet reste à au moins 170 points du haut de l'écran, avec une hauteur maximale de 400 points.
• Si la barre de progression du trajet chevauche l'en-tête de navigation ou d'autres éléments d'interface utilisateur de navigation, elle s'affiche sous ces autres éléments.

API Prompt Visibility (expérimentale)

L'API Prompt Visibility vous permet d'éviter les conflits entre les éléments d'interface utilisateur générés par le SDK Navigation et vos propres éléments d'interface utilisateur personnalisés en ajoutant un écouteur pour recevoir un rappel avant qu'un élément d'interface utilisateur du SDK Navigation n'apparaisse et dès qu'il est supprimé. Pour en savoir plus, y compris pour obtenir des exemples de code, consultez la section API Prompt Visibility de la page Configurer les perturbations en temps réel.

Contrôle du compteur de vitesse

Lorsque la navigation est activée et que le mode de transport est défini sur "En voiture", le SDK Navigation pour iOS affiche une commande de limitation de vitesse dans l'angle inférieur de la carte, qui indique la limitation de vitesse actuelle. Lorsque le conducteur dépasse la limite de vitesse, la commande s'agrandit pour afficher un deuxième compteur de vitesse avec la vitesse actuelle du conducteur.

Vous pouvez définir des seuils d'alerte pour modifier le format d'affichage du compteur de vitesse lorsque le conducteur dépasse la limite de vitesse d'un certain montant. Par exemple, vous pouvez spécifier que la vitesse actuelle s'affiche en rouge lorsque le conducteur dépasse la limite de vitesse de 5 mph, et avec un arrière-plan rouge lorsque le conducteur dépasse la limite de vitesse de 10 mph.

Pour afficher la commande de limitation de vitesse, définissez la propriété shouldDisplaySpeedometer de GMSUISettings sur true. Pour désactiver l'affichage de la commande de limitation de vitesse, définissez shouldDisplaySpeedometer sur false.

mapView.settings.shouldDisplaySpeedometer = true

mapView.settings.shouldDisplaySpeedometer = YES;

Pour en savoir plus sur la configuration des alertes pour le compteur de vitesse, consultez Configurer les alertes du compteur de vitesse.

Repères de destination

Vous pouvez afficher ou masquer les repères de destination d'un itinéraire donné en définissant la propriété showsDestinationMarkers de GMSUISettings. L'exemple suivant montre comment désactiver les repères de destination.

mapView.settings.showsDestinationMarkers = false

mapView.settings.showsDestinationMarkers = NO;

Fonctionnalités de l'expérience cartographique

Le SDK Navigation vous permet de personnaliser davantage l'expérience de navigation de vos utilisateurs. Les modifications que vous apportez à votre instance sont prises en compte lors de la prochaine mise à jour de votre application par l'utilisateur.

Mise en évidence de la destination et des entrées

Lorsqu'une destination est créée avec un placeID, le bâtiment de destination est mis en surbrillance et une icône d'entrée s'affiche dans la mesure du possible. Ces repères visuels aident les utilisateurs à distinguer leur destination et à s'y rendre.

Pour créer une destination avec un placeID, utilisez l'un des initialisateurs GMSNavigationWaypoint qui accepte un placeID. Par exemple, les destinations créées dans le tutoriel "Naviguer sur un itinéraire" incluent la mise en surbrillance de la destination et les libellés d'entrée, lorsqu'ils sont disponibles.

Affichage des bâtiments 3D pendant la navigation

Les bâtiments 3D s'affichent par défaut pendant la navigation. Pour désactiver cette fonctionnalité, définissez buildingsEnabled sur false (Swift) ou NO (Objective-C).

Désactiver les gestes par défaut sur la carte

Vous pouvez désactiver les gestes par défaut sur la carte en définissant les propriétés de la classe GMSUISettings, qui est disponible en tant que propriété de GMSMapView. Les gestes suivants peuvent être activés et désactivés par programmation. Notez que la désactivation du geste ne limite pas l'accès par programmation aux paramètres de la caméra.

• scrollGestures : détermine si les gestes de défilement sont activés ou désactivés. Si cette option est activée, les utilisateurs peuvent balayer l'écran pour faire pivoter la caméra.
• zoomGestures : détermine si les gestes de zoom sont activés ou désactivés. Si cette option est activée, les utilisateurs peuvent appuyer deux fois, appuyer avec deux doigts ou pincer pour zoomer avec la caméra. Notez que le fait d'appuyer deux fois ou de pincer lorsque scrollGestures est activé peut déplacer la caméra vers le point spécifié.
• tiltGestures : détermine si les gestes d'inclinaison sont activés ou désactivés. Si cette option est activée, les utilisateurs peuvent balayer l'écran verticalement vers le bas ou vers le haut avec deux doigts pour incliner la caméra.
• rotateGestures : détermine si les gestes de rotation sont activés ou désactivés. Si cette option est activée, les utilisateurs peuvent faire pivoter la caméra en effectuant un geste de rotation avec deux doigts.

Dans cet exemple, les gestes de panoramique et de zoom ont été désactivés.

mapView.settings.scrollGestures = false
mapView.settings.zoomGestures = false

mapView.settings.scrollGestures = NO;
mapView.settings.zoomGestures = NO;

Positionner les commandes et les éléments d'interface utilisateur

Vous pouvez positionner les commandes et d'autres éléments d'interface utilisateur par rapport à la position de l'en-tête et du pied de page de navigation, à l'aide des propriétés suivantes :

• navigationHeaderLayoutGuide
• navigationFooterLayoutGuide
• bottomTrailingButtonsLayoutGuide

L'exemple de code suivant montre comment utiliser les repères de mise en page pour positionner une paire de libellés dans la vue de carte :

/* Add a label to the top left, positioned below the header. */
let topLabel = UILabel()
topLabel.text = "Top Left"
mapView.addSubview(topLabel)
topLabel.translatesAutoresizingMaskIntoConstraints = false
topLabel.topAnchor.constraint(equalTo: mapView.navigationHeaderLayoutGuide.bottomAnchor).isActive = true
topLabel.leadingAnchor.constraint(equalTo: mapView.leadingAnchor).isActive = true

/* Add a label to the bottom right, positioned above the footer. */
let bottomLabel = UILabel()
bottomLabel.text = "Bottom Right"
mapView.addSubview(bottomLabel)
bottomLabel.translatesAutoresizingMaskIntoConstraints = false
bottomLabel.bottomAnchor.constraint(equalTo: mapView.navigationFooterLayoutGuide.topAnchor).isActive = true
bottomLabel.trailingAnchor.constraint(equalTo: mapView.trailingAnchor).isActive = true

/* Add a label to the top left, positioned below the header. */
UILabel *topLabel = [[UILabel alloc] init];
topLabel.text = @"Top Left";
[view addSubview:topLabel];
topLabel.translatesAutoresizingMaskIntoConstraints = NO;
[topLabel.topAnchor
    constraintEqualToAnchor:mapView.navigationHeaderLayoutGuide.bottomAnchor].active = YES;
[topLabel.leadingAnchor constraintEqualToAnchor:mapView.leadingAnchor].active = YES;

/* Add a label to the bottom right, positioned above the footer. */
UILabel *bottomLabel = [[UILabel alloc] init];
bottomLabel.text = @"Bottom Right";
[view addSubview:bottomLabel];
bottomLabel.translatesAutoresizingMaskIntoConstraints = NO;
[bottomLabel.bottomAnchor
    constraintEqualToAnchor:mapView.navigationFooterLayoutGuide.topAnchor].active = YES;
[bottomLabel.trailingAnchor constraintEqualToAnchor:mapView.trailingAnchor].active = YES;

Pour savoir comment utiliser un bottomTrailingButtonsLayoutGuide pour positionner le bouton de signalement des perturbations en temps réel, consultez Configurer les perturbations en temps réel.

Masquer les itinéraires bis

Lorsque l'interface utilisateur est encombrée par trop d'informations, vous pouvez réduire l'encombrement en affichant moins d'itinéraires bis que la valeur par défaut (deux) ou en n'en affichant aucun. Vous pouvez configurer cette option avant de récupérer les itinéraires en configurant GMSNavigationRoutingOptions et en définissant alternateRoutesStrategy sur l'une des valeurs d'énumération suivantes :

Exemple

L'exemple de code suivant montre comment masquer complètement les itinéraires alternatifs.

let routingOptions = GMSNavigationRoutingOptions(alternateRoutesStrategy: .none)
navigator?.setDestinations(destinations,
                           routingOptions: routingOptions) { routeStatus in
  ...
}

GMSNavigationRoutingOptions *routingOptions = [[GMSNavigationRoutingOptions alloc] initWithAlternateRoutesStrategy:GMSNavigationAlternateRoutesStrategyNone];
[navigator setDestinations:destinations
            routingOptions:routingOptions
                  callback:^(GMSRouteStatus routeStatus){...}];
