Mengubah UI navigasi

Dengan menggunakan Navigation SDK for Android, Anda dapat mengubah pengalaman pengguna dengan peta dengan menentukan kontrol dan elemen UI bawaan mana yang muncul di peta. Anda juga dapat menyesuaikan tampilan visual UI navigasi. Lihat halaman Kebijakan untuk panduan tentang modifikasi yang dapat diterima pada UI navigasi.

Dokumen ini menjelaskan cara mengubah antarmuka pengguna peta dengan dua cara:

Kontrol UI peta

Kontrol UI peta adalah cara yang direkomendasikan untuk menempatkan elemen UI kustom di tampilan navigasi guna memastikan posisi yang tepat. Saat tata letak bawaan berubah, Navigation SDK untuk Android akan otomatis memosisikan ulang kontrol kustom Anda. Anda dapat menetapkan satu tampilan kontrol kustom sekaligus untuk setiap posisi. Jika desain Anda memerlukan beberapa elemen UI, Anda dapat menempatkannya di ViewGroup dan meneruskannya ke metode setCustomControl.

Metode setCustomControl memberikan posisi seperti yang ditentukan dalam enum CustomControlPosition:

  • SECONDARY_HEADER (hanya muncul dalam mode potret)
  • BOTTOM_START_BELOW
  • BOTTOM_END_BELOW
  • FOOTER

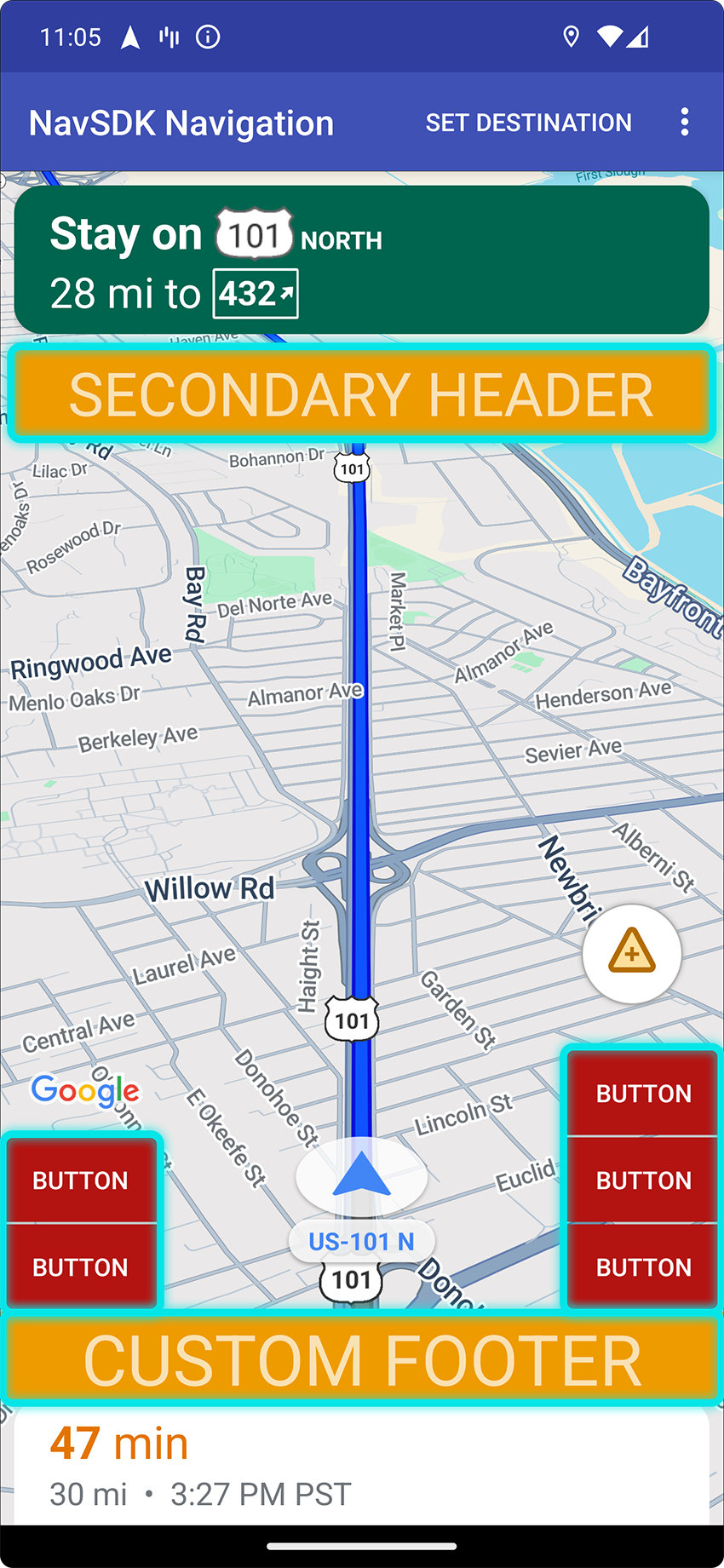

Posisi kontrol kustom untuk orientasi potret.
Posisi kontrol kustom untuk orientasi potret
Posisi kontrol kustom untuk orientasi lanskap.
Posisi kontrol kustom untuk orientasi lanskap

Menambahkan kontrol kustom

  1. Buat Tampilan Android dengan elemen UI kustom atau ViewGroup.
  2. Inflate XML atau buat instance tampilan kustom untuk mendapatkan instance tampilan.
  3. Gunakan NavigationView.setCustomControl atau SupportNavigationFragment.setCustomControl dengan posisi kontrol kustom yang dipilih dari enum CustomControlPosition.

    Contoh di bawah membuat fragmen dan menambahkan kontrol kustom di posisi header sekunder.

     mNavFragment.setCustomControl(getLayoutInflater().
       inflate(R.layout.your_custom_control, null),
       CustomControlPosition.SECONDARY_HEADER);
     ```


Menghapus kontrol kustom

Untuk menghapus kontrol kustom, panggil metode setCustomControl dengan parameter tampilan null dan posisi kontrol kustom yang dipilih.

Misalnya, cuplikan berikut menghapus header sekunder kustom dan kembali ke konten default:

mNavFragment.setCustomControl(null, CustomControlPosition.SECONDARY_HEADER);

Posisi kontrol kustom

Header sekunder

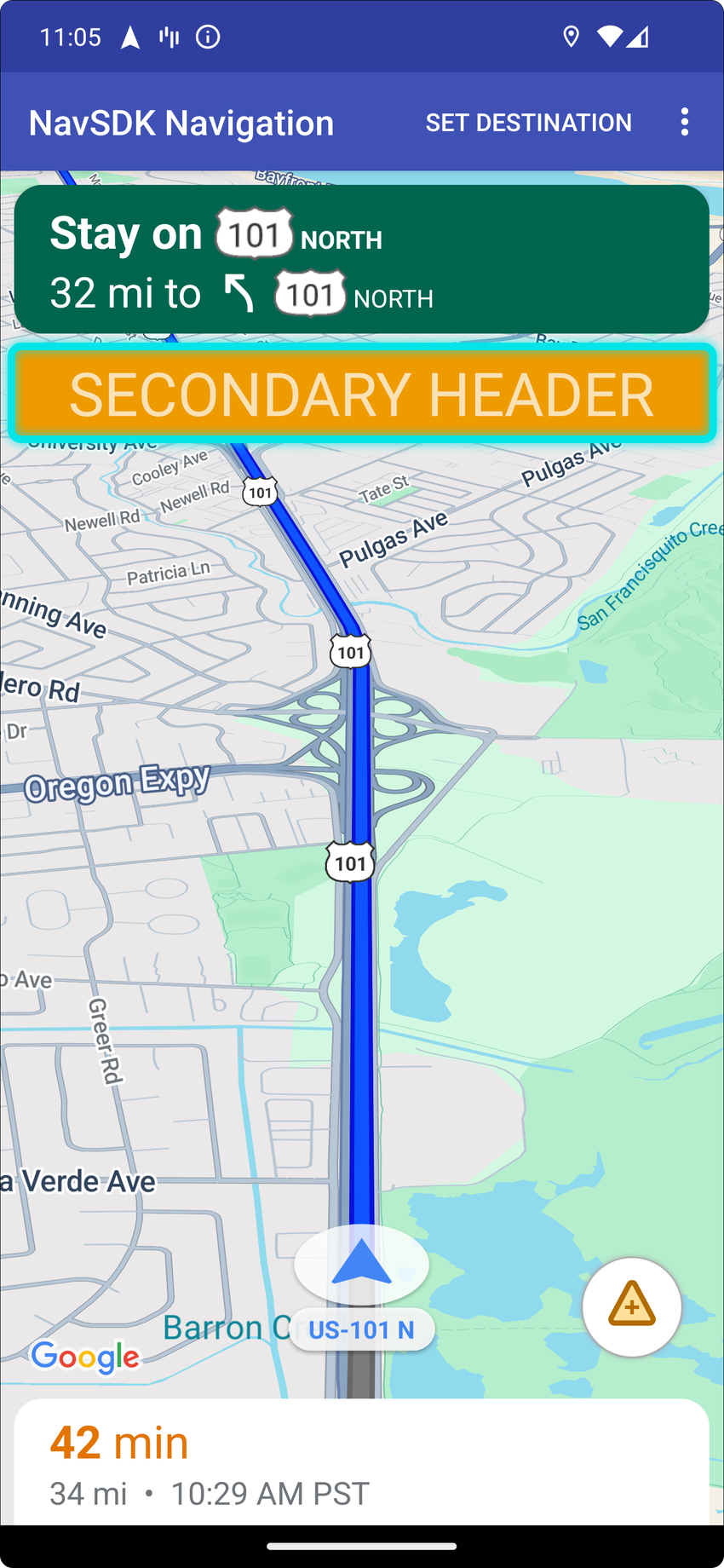

Posisi kontrol kustom header sekunder untuk orientasi potret.
Posisi kontrol kustom header sekunder untuk orientasi potret

Untuk menggunakan posisi kontrol kustom ini, teruskan posisi CustomControlPosition.SECONDARY_HEADER ke setCustomControl.

Secara default, tata letak layar dalam mode navigasi menyediakan posisi untuk header sekunder yang terletak di bawah header utama. Header sekunder ini muncul jika diperlukan, seperti dengan panduan jalur. Aplikasi Anda dapat menggunakan posisi header sekunder tata letak ini untuk konten kustom. Saat Anda menggunakan fitur ini, kontrol Anda akan mencakup konten header sekunder default. Jika tampilan navigasi Anda memiliki latar belakang, latar belakang tersebut akan tetap berada di tempatnya, yang ditutupi oleh header sekunder. Saat aplikasi Anda menghapus kontrol kustom, header sekunder default dapat muncul sebagai gantinya.

Posisi header sekunder kustom menyelaraskan tepi atasnya dengan tepi bawah header utama. Posisi ini hanya didukung di portrait mode. Di landscape mode, header sekunder tidak tersedia, dan tata letak tidak berubah.

Awal bawah

Posisi kontrol kustom awal bawah untuk orientasi potret.
Posisi kontrol kustom awal bawah untuk orientasi potret

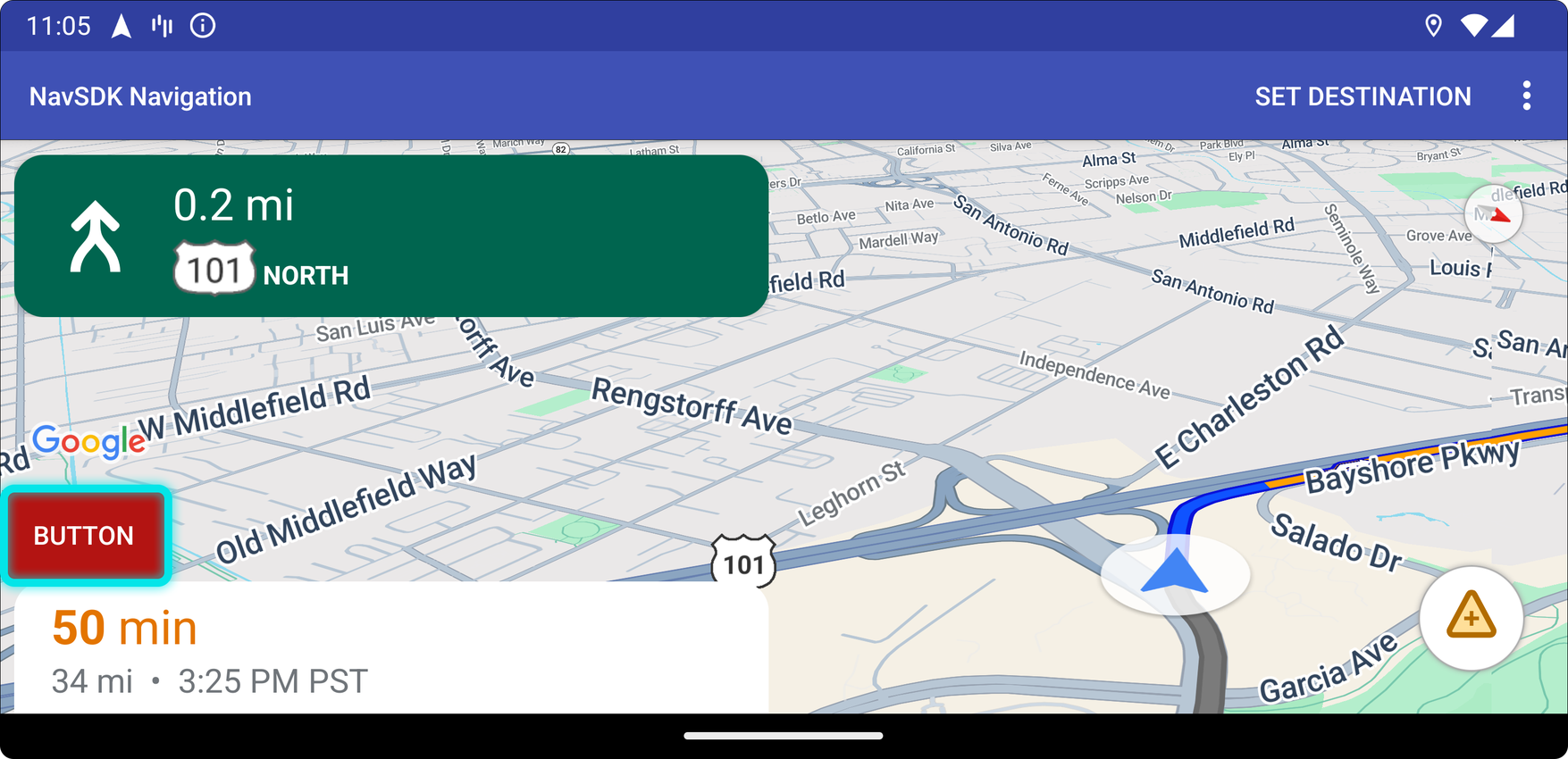

Posisi kontrol kustom awal bawah untuk orientasi lanskap.
Posisi kontrol kustom awal bawah untuk orientasi lanskap

Untuk menggunakan posisi kontrol kustom ini, teruskan posisi CustomControlPosition.BOTTOM_START_BELOW ke setCustomControl.

Posisi kontrol kustom ini berada di sudut awal bawah peta. Di portrait mode dan landscape mode, elemen ini berada di atas kartu Perkiraan Waktu Tiba dan/atau footer kustom (atau di sepanjang bagian bawah peta jika tidak ada), dan elemen Nav SDK termasuk tombol kembali ke tengah dan logo Google akan naik untuk memperhitungkan tinggi tampilan kontrol kustom. Kontrol ini diposisikan di dalam batas peta yang terlihat, sehingga padding yang ditambahkan ke tepi bawah atau awal peta juga akan mengubah posisi kontrol ini.

Ujung bawah

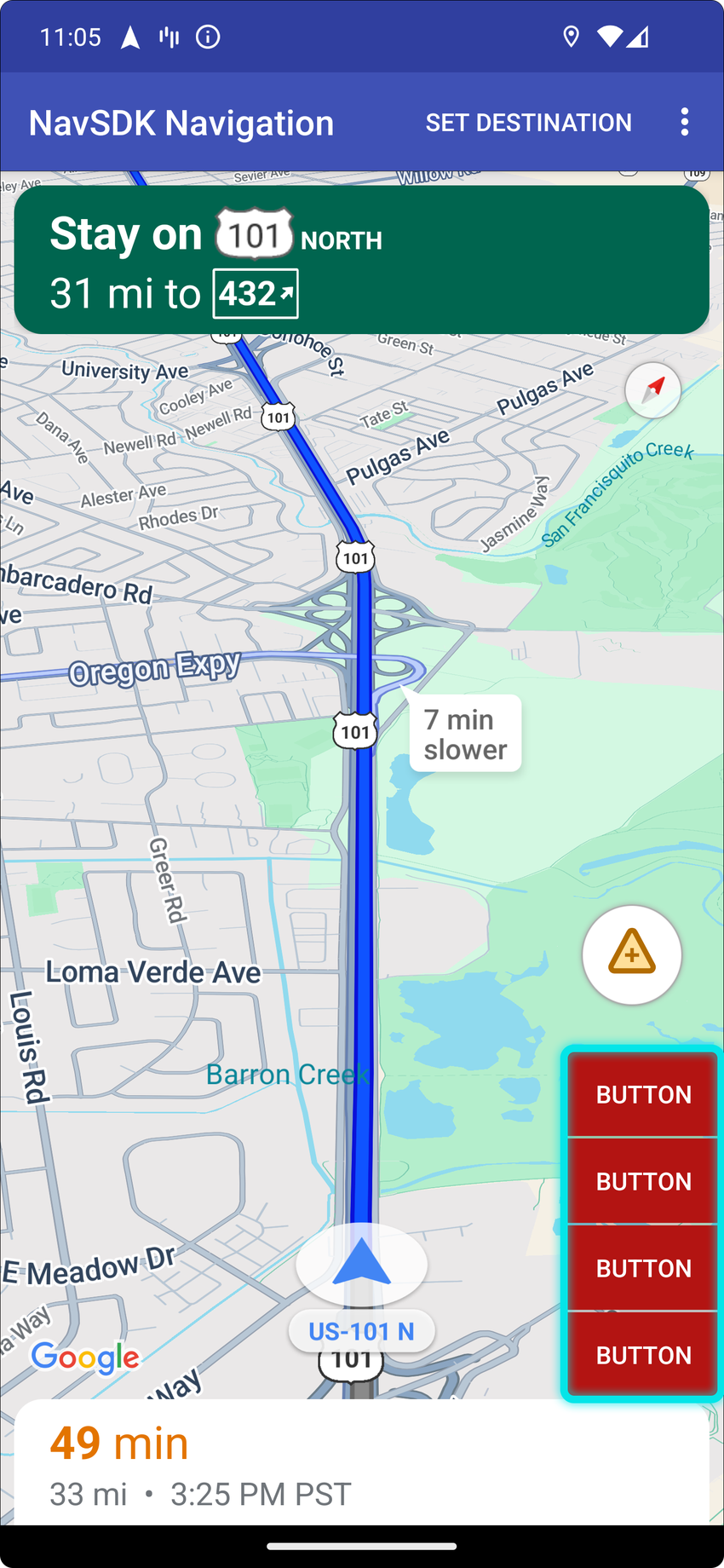

Posisi kontrol kustom ujung bawah untuk orientasi potret.
Posisi kontrol kustom bagian bawah untuk orientasi potret

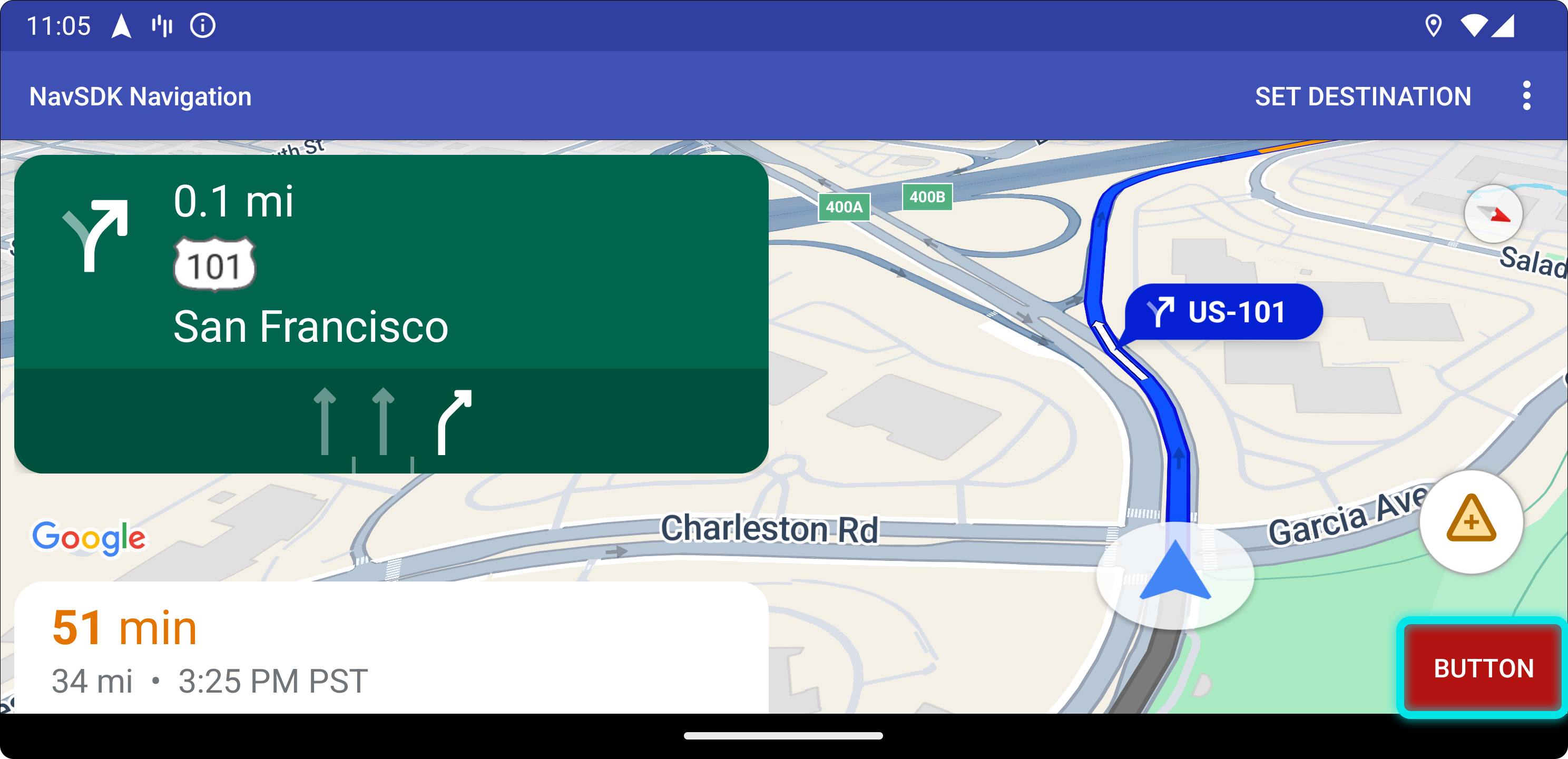

Posisi kontrol kustom bagian bawah untuk orientasi lanskap.
Posisi kontrol kustom bagian bawah untuk orientasi lanskap

Untuk menggunakan posisi kontrol kustom ini, teruskan posisi CustomControlPosition.BOTTOM_END_BELOW ke setCustomControl.

Posisi kontrol kustom ini berada di sudut ujung bawah peta. Di portrait mode, kolom ini berada di atas kartu PWT dan/atau footer kustom (atau di sepanjang bagian bawah peta jika tidak ada), tetapi di landscape mode, kolom ini sejajar dengan bagian bawah peta. Setiap elemen Nav SDK yang terlihat di sepanjang sisi akhir (sisi kanan dalam LTR) akan bergerak ke atas untuk memperhitungkan tinggi tampilan kontrol kustom. Kontrol ini diposisikan di dalam batas peta yang terlihat, sehingga padding yang ditambahkan ke tepi bawah atau akhir peta juga akan mengubah posisi kontrol ini.

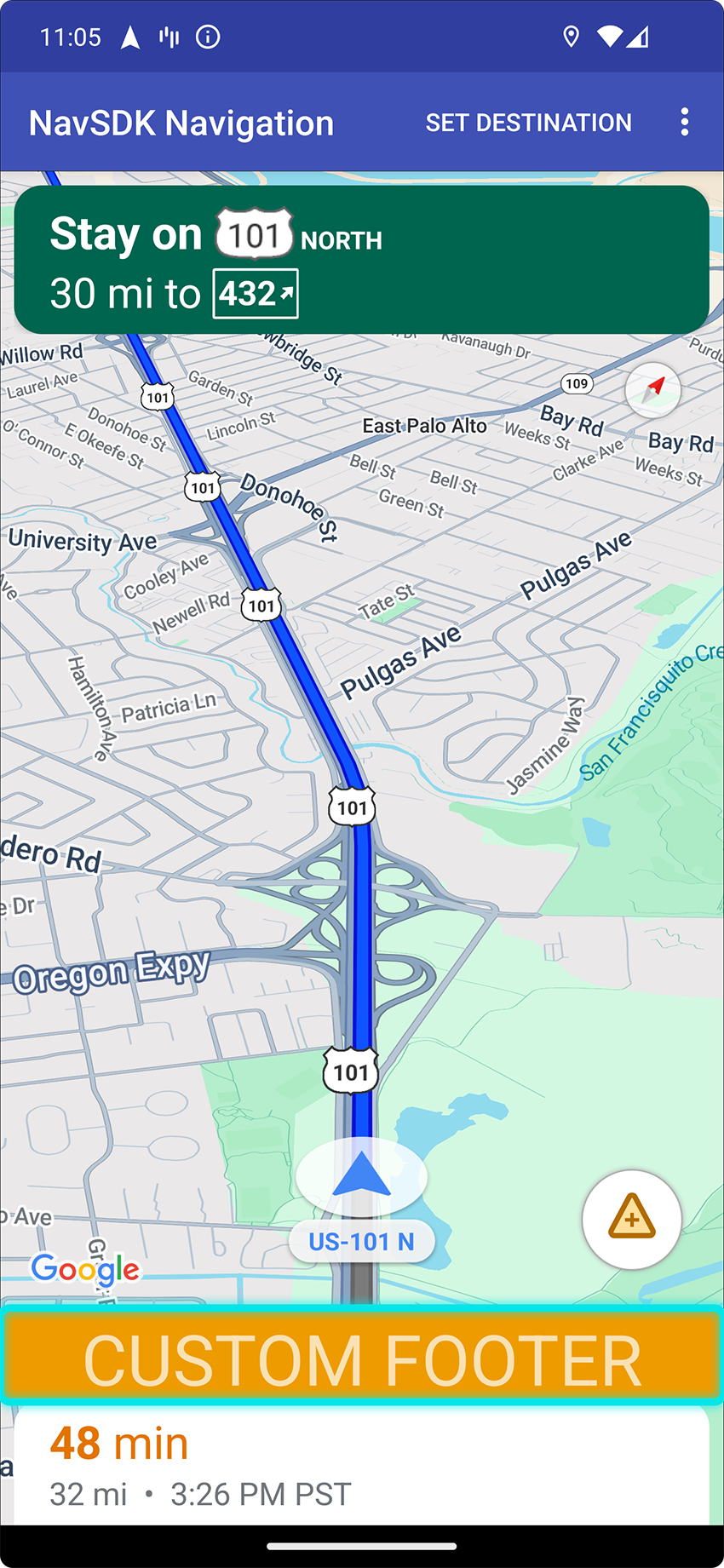

Posisi kontrol kustom footer untuk orientasi potret.
Posisi kontrol kustom footer untuk orientasi potret
Posisi kontrol kustom footer untuk orientasi lanskap.
Posisi kontrol kustom footer untuk orientasi lanskap

Untuk menggunakan posisi kontrol kustom ini, teruskan posisi CustomControlPosition.FOOTER ke setCustomControl.

Posisi kontrol kustom ini dirancang untuk tampilan footer kustom. Jika kartu PWT Nav SDK terlihat, kontrol ini akan berada di atasnya. Jika tidak, kontrol akan disejajarkan dengan bagian bawah peta. Tidak seperti kontrol kustom BOTTOM_START_BELOW dan BOTTOM_END_BELOW, kontrol ini diposisikan di luar batas peta yang terlihat, yang berarti bahwa padding apa pun yang ditambahkan ke peta tidak akan mengubah posisi kontrol ini.

Di portrait mode, footer kustom memiliki lebar penuh. Kontrol kustom di posisi CustomControlPosition.BOTTOM_START_BELOW dan CustomControlPosition.BOTTOM_END_BELOW, serta elemen UI Nav SDK seperti tombol kembali ke tengah dan logo Google, diposisikan di atas footer kontrol kustom. Posisi default tanda V mempertimbangkan tinggi footer kustom.

Di landscape mode, footer kustom memiliki lebar setengah dan sejajar dengan sisi awal (sisi kiri dalam LTR), seperti kartu ETA Nav SDK. Kontrol kustom di posisi CustomControlPosition.BOTTOM_START_BELOW dan elemen UI Nav SDK seperti tombol kembali ke tengah dan logo Google diposisikan di atas footer kontrol kustom. Kontrol kustom di posisi CustomControlPosition.BOTTOM_END_BELOW dan elemen UI Nav SDK di sepanjang sisi akhir (sisi kanan dalam LTR) tetap selaras dengan bagian bawah peta. Posisi default tanda V tidak berubah jika ada footer kustom karena footer tidak meluas ke sisi akhir peta.

Kontrol kustom di posisi CustomControlPosition.BOTTOM_START_BELOW dan CustomControlPosition.BOTTOM_END_BELOW, serta elemen UI Nav SDK seperti tombol kembali ke tengah dan logo Google diposisikan di atas footer kontrol kustom.

Aksesori UI peta

Navigation SDK for Android menyediakan aksesori UI yang muncul selama navigasi, mirip dengan yang ditemukan di aplikasi Google Maps untuk Android. Anda dapat menyesuaikan visibilitas atau tampilan visual kontrol ini seperti yang dijelaskan di bagian ini. Perubahan yang Anda buat di sini akan diterapkan selama sesi navigasi berikutnya.

Lihat halaman kebijakan untuk mengetahui panduan tentang modifikasi yang dapat diterima pada UI navigasi.

Melihat kode

Mengubah header navigasi

Gunakan SupportNavigationFragment.setStylingOptions() atau NavigationView.setStylingOptions() untuk mengubah tema header navigasi dan indikator belokan berikutnya yang muncul di bawah header jika tersedia.

Anda dapat menetapkan atribut berikut:

Jenis AtributAtribut
Warna latar belakang
  • Mode siang utama - warna siang hari pada header navigasi
  • Mode siang sekunder - warna siang hari dari indikator belok berikutnya
  • Mode malam utama - warna header navigasi pada malam hari
  • Mode malam sekunder - warna malam hari dari indikator belokan berikutnya
Elemen teks untuk petunjuk
  • Warna teks
  • Font
  • Ukuran teks baris pertama
  • Ukuran teks baris kedua
Elemen teks untuk langkah berikutnya
  • Font
  • Warna teks nilai jarak
  • Ukuran teks nilai jarak
  • Warna teks satuan jarak
  • Ukuran teks unit jarak
Ikon manuver
  • Warna ikon manuver besar
  • Warna ikon manuver kecil
Panduan jalur
  • Warna jalur yang direkomendasikan

Contoh berikut menunjukkan cara menetapkan opsi gaya:

private SupportNavigationFragment mNavFragment;
mNavFragment = (SupportNavigationFragment) getFragmentManager()
  .findFragmentById(R.id.navigation_fragment);

// Set the styling options on the fragment.
mNavFragment.setStylingOptions(new StylingOptions()
  .primaryDayModeThemeColor(0xff1A237E)
  .secondaryDayModeThemeColor(0xff3F51B5)
  .primaryNightModeThemeColor(0xff212121)
  .secondaryNightModeThemeColor(0xff424242)
  .headerLargeManeuverIconColor(0xffffff00)
  .headerSmallManeuverIconColor(0xffffa500)
  .headerNextStepTypefacePath("/system/fonts/NotoSerif-BoldItalic.ttf")
  .headerNextStepTextColor(0xff00ff00)
  .headerNextStepTextSize(20f)
  .headerDistanceTypefacePath("/system/fonts/NotoSerif-Italic.ttf")
  .headerDistanceValueTextColor(0xff00ff00)
  .headerDistanceUnitsTextColor(0xff0000ff)
  .headerDistanceValueTextSize(20f)
  .headerDistanceUnitsTextSize(18f)
  .headerInstructionsTypefacePath("/system/fonts/NotoSerif-BoldItalic.ttf")
  .headerInstructionsTextColor(0xffffff00)
  .headerInstructionsFirstRowTextSize(24f)
  .headerInstructionsSecondRowTextSize(20f)
  .headerGuidanceRecommendedLaneColor(0xffffa500));

Menonaktifkan lapisan lalu lintas

Gunakan GoogleMap.setTrafficEnabled() untuk mengaktifkan atau menonaktifkan lapisan traffic pada peta. Setelan ini memengaruhi indikasi kepadatan lalu lintas yang ditampilkan di peta secara keseluruhan. Namun, hal ini tidak memengaruhi indikasi lalu lintas di rute yang dipetakan oleh navigator.

private GoogleMap mMap;
// Get the map, and when the async call returns, setTrafficEnabled
// (callback will be on the UI thread)
mMap = mNavFragment.getMapAsync(navMap -> navMap.setTrafficEnabled(false));

Mengaktifkan lampu lalu lintas dan rambu berhenti

Anda dapat mengaktifkan lampu lalu lintas dan rambu berhenti di UI peta. Dengan fitur ini, pengguna dapat mengaktifkan tampilan lampu lalu lintas atau ikon tanda berhenti di sepanjang rute mereka, sehingga memberikan konteks yang lebih baik untuk perjalanan yang lebih efisien dan akurat.

Secara default, lampu lalu lintas dan rambu berhenti dinonaktifkan di Navigation SDK. Untuk mengaktifkan fitur ini, panggil DisplayOptions untuk setiap fitur secara terpisah.

DisplayOptions displayOptions =
  new DisplayOptions().showTrafficLights(true).showStopSigns(true);

Menambahkan penanda kustom

Navigation SDK for Android kini menggunakan Google Maps API untuk penanda. Buka dokumentasi Maps API untuk mengetahui informasi selengkapnya.

Teks mengambang

Anda dapat menambahkan teks mengambang di mana saja di aplikasi, asalkan tidak menutupi atribusi Google. Navigation SDK tidak mendukung penautan teks ke lintang/bujur pada peta, atau ke label. Buka Jendela info untuk mengetahui informasi selengkapnya.

Menampilkan batas kecepatan

Anda dapat menampilkan atau menyembunyikan ikon batas kecepatan secara terprogram. Gunakan NavigationView.setSpeedLimitIconEnabled() atau SupportNavigationFragment.setSpeedLimitIconEnabled() untuk menampilkan atau menyembunyikan ikon batas kecepatan. Jika diaktifkan, ikon batas kecepatan akan ditampilkan di sudut bawah selama panduan. Ikon ini menampilkan batas kecepatan jalan yang dilalui kendaraan. Ikon ini hanya muncul di lokasi tempat data batas kecepatan yang andal tersedia.

 // Display the Speed Limit icon
 mNavFragment.setSpeedLimitIconEnabled(true);

Ikon batas kecepatan disembunyikan sementara saat tombol kembali ke tengah ditampilkan.

Menetapkan mode malam

Anda dapat mengontrol perilaku mode malam secara terprogram. Gunakan NavigationView.setForceNightMode() atau SupportNavigationFragment.setForceNightMode() untuk mengaktifkan atau menonaktifkan mode malam, atau biarkan Navigation SDK for Android mengontrolnya.

  • AUTO Memungkinkan Navigation SDK menentukan mode yang sesuai sesuai dengan lokasi perangkat dan waktu lokal.
  • FORCE_NIGHT memaksa mode malam aktif.
  • FORCE_DAY memaksa mode siang aktif.

Contoh berikut menunjukkan cara memaksa mode malam untuk diaktifkan dalam fragmen navigasi:

// Force night mode on.
mNavFragment.setForceNightMode(FORCE_NIGHT);

Menampilkan daftar rute

Pertama, buat tampilan dan tambahkan ke hierarki Anda.

void setupDirectionsListView() {
  // Create the view.
  DirectionsListView directionsListView = new DirectionsListView(getApplicationContext());
  // Add the view to your view hierarchy.
  ViewGroup group = findViewById(R.id.directions_view);
  group.addView(directionsListView);

  // Add a button to your layout to close the directions list view.
  ImageButton button = findViewById(R.id.close_directions_button); // this button is part of the container we hide in the next line.
  button.setOnClickListener(
      v -> findViewById(R.id.directions_view_container).setVisibility(View.GONE));
}

Pastikan untuk meneruskan peristiwa siklus proses ke DirectionsListView seperti halnya dengan NavigationView. Contoh:

protected void onResume() {
  super.onResume();
  directionsListView.onResume();
}

Menyembunyikan rute alternatif

Jika antarmuka pengguna menjadi berantakan karena terlalu banyak informasi, Anda dapat mengurangi kekacauan dengan menampilkan lebih sedikit rute alternatif daripada rute default (dua), atau dengan tidak menampilkan rute alternatif sama sekali. Anda dapat mengonfigurasi opsi ini sebelum mengambil rute dengan memanggil metode RoutingOptions.alternateRoutesStrategy() dengan salah satu nilai enumerasi berikut:

Nilai EnumerasiDeskripsi
AlternateRoutesStrategy.SHOW_ALL Default. Menampilkan hingga dua rute alternatif.
AlternateRoutesStrategy.SHOW_ONE Menampilkan satu rute alternatif (jika tersedia).
AlternateRoutesStrategy.SHOW_NONE Menyembunyikan rute alternatif.

Contoh kode berikut menunjukkan cara menyembunyikan rute alternatif secara keseluruhan.

RoutingOptions routingOptions = new RoutingOptions();
routingOptions.alternateRoutesStrategy(AlternateRoutesStrategy.SHOW_NONE);
navigator.setDestinations(destinations, routingOptions, displayOptions);

Status progres perjalanan

Status progres perjalanan ditambahkan ke navigasi.

Status progres perjalanan adalah status progres vertikal yang muncul di tepi kanan peta saat navigasi dimulai. Jika diaktifkan, fitur ini akan menampilkan ringkasan untuk seluruh perjalanan, beserta tujuan dan posisi pengguna saat ini.

Fitur ini memberi pengguna kemampuan untuk mengantisipasi masalah mendatang dengan cepat, seperti traffic, tanpa perlu memperbesar. Kemudian, mereka dapat mengubah rute perjalanan jika perlu. Jika pengguna mengubah rute perjalanan, status progres akan direset seolah-olah perjalanan baru dimulai dari titik tersebut.

Status progres perjalanan menampilkan indikator status berikut:

  • Rute yang telah dilalui—bagian perjalanan yang telah dilalui.

  • Posisi saat ini—lokasi pengguna saat ini dalam perjalanan.

  • Status traffic—status traffic mendatang.

  • Tujuan akhir—tujuan perjalanan akhir.

Aktifkan status progres perjalanan dengan memanggil metode setTripProgressBarEnabled() di NavigationView atau SupportNavigationFragment. Contoh:

// Enable the trip progress bar.
mNavFragment.setTripProgressBarEnabled(true);
