เมื่อใช้ Navigation SDK สำหรับ Android คุณจะสามารถแก้ไขประสบการณ์ของผู้ใช้ด้วย แผนที่ของคุณได้โดยกำหนดการควบคุมและองค์ประกอบ UI ในตัวที่ปรากฏ แผนที่ นอกจากนี้ คุณยังปรับลักษณะที่ปรากฏของ UI การนำทางได้อีกด้วย แนะนำ ไปยังหน้านโยบายสำหรับ หลักเกณฑ์เกี่ยวกับการแก้ไขที่ยอมรับได้ใน UI การนำทาง
เอกสารนี้อธิบายวิธีการแก้ไขอินเทอร์เฟซผู้ใช้ของแผนที่ได้ 2 วิธี ดังนี้
ตัวควบคุม UI ของแผนที่
ตัวควบคุม UI แผนที่อยู่ด้านบนของมุมมองการนำทาง
SDK การนำทางสำหรับ Android เปลี่ยนตำแหน่งการควบคุมที่กำหนดเองโดยอัตโนมัติ
เมื่อเลย์เอาต์ในตัวเปลี่ยนไป สำหรับแต่ละตำแหน่งของเค้าโครง คุณอาจตั้งค่า
การควบคุมที่กำหนดเองหนึ่งรายการ ตัวควบคุมที่กำหนดเองอาจเป็นองค์ประกอบ UI ได้ 1 อย่าง หรือ
ต้องการมากกว่า คุณสามารถใช้ ViewGroup
ที่มีองค์ประกอบ UI หลายรายการ
setCustomControl
วิธีการ
ให้ตำแหน่งตามที่ระบุไว้ใน CustomControlPosition
enum:
SECONDARY_HEADER
(ปรากฏในโหมดแนวตั้งเท่านั้น)BOTTOM_START_BELOW
BOTTOM_END_BELOW

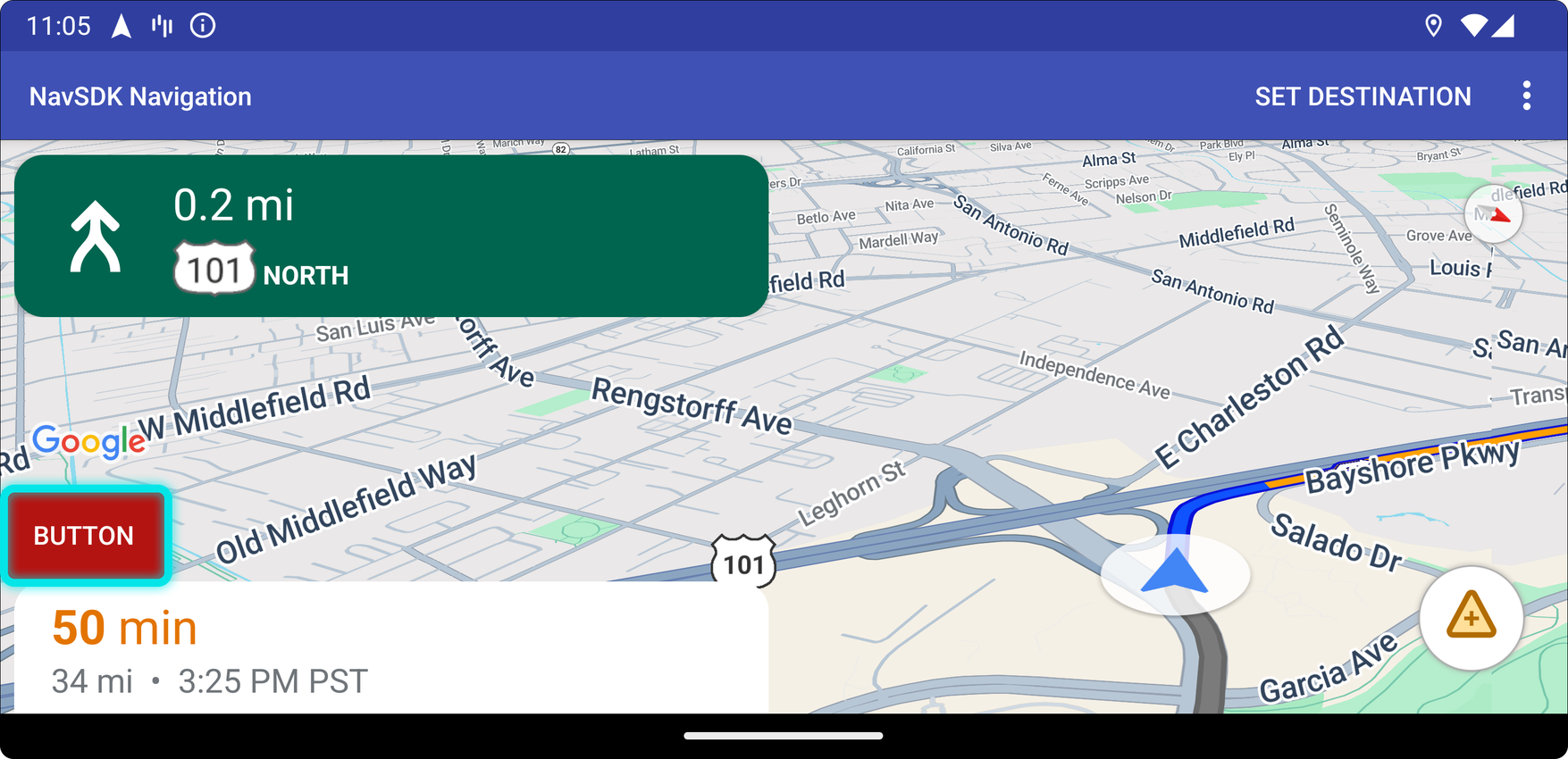

เช่น รูปภาพด้านล่างแสดงตัวอย่างตำแหน่งต่างๆ ของตัวควบคุม UI ที่แจ้งตำแหน่งของผู้ขับขี่รถโดยสารร่วมกันระหว่างการรับรถ
เพิ่มส่วนหัวรองที่กำหนดเอง
โดยค่าเริ่มต้น การจัดวางหน้าจอในโหมดการนำทางจะระบุตำแหน่งสำหรับ ส่วนหัวที่อยู่ใต้ส่วนหัวหลัก ส่วนหัวรองนี้จะปรากฏขึ้นเมื่อ ที่จำเป็น เช่น ด้วยคำแนะนำช่องทาง แอปของคุณสามารถใช้ส่วนหัวรองนี้ได้ ของตำแหน่งการจัดวางสำหรับเนื้อหาที่กำหนดเอง เมื่อคุณใช้ฟีเจอร์นี้ control จะครอบคลุมเนื้อหาส่วนหัวรองเริ่มต้นทั้งหมด หากมุมมองการนำทางมี พื้นหลัง พื้นหลังนั้นจะยังคงเดิม และถูกบดบังด้วยส่วนหัวรอง เมื่อแอปของคุณนำการควบคุมที่กำหนดเองออก ส่วนหัวรองเริ่มต้นทั้งหมดสามารถ ปรากฏแทน
ตำแหน่งส่วนหัวรองที่กำหนดเองปรับแนวขอบด้านบนให้ตรงกับขอบด้านล่างของ
ส่วนหัวหลัก รองรับตำแหน่งนี้เฉพาะใน portrait mode
ใน
landscape mode
ส่วนหัวรองไม่พร้อมใช้งานและเลย์เอาต์ไม่มี
เปลี่ยน
- สร้างมุมมอง Android ที่มีเอลิเมนต์ UI ที่กำหนดเองหรือ ViewGroup
- ขยาย XML ให้สูงเกินจริง หรือสร้างอินสแตนซ์มุมมองที่กำหนดเองเพื่อรับอินสแตนซ์ของ เพื่อเพิ่มเป็นส่วนหัวรอง
ใช้
NavigationView.setCustomControl
หรือSupportNavigationFragment.setCustomControl
ที่มี CustomControlPosition เป็น SECONDARY_HEADERตัวอย่างด้านล่างสร้างส่วนย่อยและเพิ่มการควบคุมที่กำหนดเองในส่วน ตำแหน่งส่วนหัวรอง
mNavFragment.setCustomControl(getLayoutInflater(). inflate(R.layout.your_custom_control, null), CustomControlPosition.SECONDARY_HEADER); ```
นำส่วนหัวรองออก
หากต้องการนำส่วนหัวรองออกและกลับไปยังเนื้อหาเริ่มต้น ให้ใช้เมธอด
setCustomControl
วิธี
ตั้งค่ามุมมองเป็น null
เพื่อนำมุมมองออก
mNavFragment.setCustomControl(null, CustomControlPosition.SECONDARY_HEADER);
เพิ่มการควบคุมที่กำหนดเองไว้ที่ด้านล่างของมุมมองการนำทาง
แอปของคุณสามารถระบุการควบคุมที่กำหนดเอง ซึ่งจัดแนวอยู่ที่ขอบด้านล่างของ มุมมองการนำทาง เมื่อแอปเพิ่มการควบคุมที่กำหนดเอง ปุ่มจัดกึ่งกลางอีกครั้งและ โลโก้ Google จะขยับขึ้นเพื่อรองรับ
- สร้างมุมมอง Android ที่มีเอลิเมนต์ UI หรือกลุ่มมุมมองที่ต้องการเพิ่ม
- สร้างส่วนย่อยหรือมุมมองการนำทาง
- เรียกใช้เมธอด
setCustomControl
ในมุมมองหรือส่วนย่อยของการไปยังส่วนต่างๆ และ ระบุตัวควบคุมและตำแหน่งที่จะใช้
ตัวอย่างต่อไปนี้แสดง View
ที่กำหนดเองซึ่งเพิ่มลงใน
SupportNavigationFragment
:
private SupportNavigationFragment mNavFragment;
mNavFragment = (SupportNavigationFragment)
getFragmentManager().findFragmentById(R.id.navigation_fragment);
// Create the custom control view.
MyCustomView myCustomView = new MyCustomView();
// Add the custom control to the bottom end corner of the layout.
mNavFragment.setCustomControl(myCustomView, CustomControlPosition.
BOTTOM_END_BELOW);
นำตัวควบคุมที่กำหนดเองออก
หากต้องการนำการควบคุมที่กำหนดเองออก ให้ใช้เมธอด setCustomControl
แล้วระบุ
ของตัวควบคุมที่ต้องการนำออก
ตั้งค่ามุมมองเป็น null
สำหรับตำแหน่งนั้น
mNavFragment.setCustomControl(null, CustomControlPosition.BOTTOM_END_BELOW);
อุปกรณ์เสริม UI แผนที่
Navigation SDK สำหรับ Android มีอุปกรณ์เสริม UI ที่ปรากฏระหว่าง การนำทางที่คล้ายกับการนำทางใน Google แผนที่สำหรับแอปพลิเคชัน Android คุณปรับระดับการมองเห็นหรือลักษณะการมองเห็นของตัวควบคุมเหล่านี้ได้ตาม ที่อธิบายไว้ในส่วนนี้ การเปลี่ยนแปลงที่คุณทำที่นี่จะแสดงในระหว่าง เซสชันการนำทาง
โปรดดูที่นโยบาย หน้าเพื่อดูแนวทางเกี่ยวกับ การแก้ไข UI การนำทางที่ยอมรับได้
ดูโค้ด
แก้ไขส่วนหัวของการนำทาง
ใช้
SupportNavigationFragment.setStylingOptions()
หรือ
NavigationView.setStylingOptions()
เพื่อเปลี่ยนธีมของส่วนหัวการนำทาง และตัวบ่งชี้การเลี้ยวถัดไปที่
จะปรากฏใต้ส่วนหัวหากมี
คุณสามารถตั้งค่าแอตทริบิวต์ต่อไปนี้ได้
ประเภทแอตทริบิวต์ | Attributes |
---|---|
สีพื้นหลัง |
|
องค์ประกอบของข้อความสําหรับวิธีการ |
|
องค์ประกอบของข้อความสำหรับขั้นตอนถัดไป |
|
ไอคอนวิธีการจัดวาง |
|
คำแนะนำช่องทาง |
|
ตัวอย่างต่อไปนี้แสดงวิธีตั้งค่าตัวเลือกการจัดรูปแบบ
private SupportNavigationFragment mNavFragment;
mNavFragment = (SupportNavigationFragment) getFragmentManager()
.findFragmentById(R.id.navigation_fragment);
// Set the styling options on the fragment.
mNavFragment.setStylingOptions(new StylingOptions()
.primaryDayModeThemeColor(0xff1A237E)
.secondaryDayModeThemeColor(0xff3F51B5)
.primaryNightModeThemeColor(0xff212121)
.secondaryNightModeThemeColor(0xff424242)
.headerLargeManeuverIconColor(0xffffff00)
.headerSmallManeuverIconColor(0xffffa500)
.headerNextStepTypefacePath("/system/fonts/NotoSerif-BoldItalic.ttf")
.headerNextStepTextColor(0xff00ff00)
.headerNextStepTextSize(20f)
.headerDistanceTypefacePath("/system/fonts/NotoSerif-Italic.ttf")
.headerDistanceValueTextColor(0xff00ff00)
.headerDistanceUnitsTextColor(0xff0000ff)
.headerDistanceValueTextSize(20f)
.headerDistanceUnitsTextSize(18f)
.headerInstructionsTypefacePath("/system/fonts/NotoSerif-BoldItalic.ttf")
.headerInstructionsTextColor(0xffffff00)
.headerInstructionsFirstRowTextSize(24f)
.headerInstructionsSecondRowTextSize(20f)
.headerGuidanceRecommendedLaneColor(0xffffa500));
ปิดเลเยอร์การจราจร
ใช้
GoogleMap.setTrafficEnabled()
เพื่อเปิดหรือปิดใช้งานเลเยอร์การจราจรบนแผนที่ การตั้งค่านี้ส่งผลต่อ
ตัวบ่งชี้ความหนาแน่นของการจราจรที่แสดงอยู่บนแผนที่โดยรวม แต่จะไม่
ส่งผลต่อตัวบ่งชี้การจราจรในเส้นทางที่พล็อตแผนที่
private GoogleMap mMap;
// Get the map, and when the async call returns, setTrafficEnabled
// (callback will be on the UI thread)
mMap = mNavFragment.getMapAsync(navMap -> navMap.setTrafficEnabled(false));
เปิดใช้ไฟจราจรและป้ายหยุด
คุณสามารถเปิดไฟจราจรและป้ายหยุดได้ใน UI แผนที่ ฟีเจอร์นี้ ผู้ใช้สามารถเปิดใช้การแสดงไฟจราจรหรือไอคอนป้ายหยุดตาม ให้บริบทที่ชัดเจนขึ้นเพื่อให้การเดินทางมีประสิทธิภาพและแม่นยำมากขึ้น
โดยค่าเริ่มต้น ไฟจราจรและป้ายหยุดจะปิดอยู่ใน
SDK การนำทาง หากต้องการเปิดใช้ฟีเจอร์นี้ ให้โทร
DisplayOptions
สำหรับแต่ละฟีเจอร์แยกกัน
DisplayOptions displayOptions =
new DisplayOptions().showTrafficLights(true).showStopSigns(true);
เพิ่มเครื่องหมายที่กำหนดเอง
ขณะนี้ Navigation SDK สำหรับ Android ใช้ Google Maps API สำหรับเครื่องหมาย ไปที่หน้า เอกสารประกอบ Maps API เพื่อดูข้อมูลเพิ่มเติม
ข้อความแบบลอย
คุณสามารถเพิ่มข้อความแบบลอยที่ตำแหน่งใดก็ได้ในแอป ในกรณีที่ไม่บดบังข้อความ Google Attribution Navigation SDK ไม่รองรับการตรึงข้อความ ละติจูด/ลองจิจูดบนแผนที่ หรือป้ายกำกับ ไปที่ข้อมูล Windows เพิ่มเติม
แสดงขีดจำกัดความเร็ว
คุณจะแสดงหรือซ่อนไอคอนขีดจำกัดความเร็วแบบเป็นโปรแกรมได้ ใช้
NavigationView.setSpeedLimitIconEnabled()
หรือ
SupportNavigationFragment.setSpeedLimitIconEnabled()
เพื่อแสดงหรือซ่อนไอคอนการจำกัดความเร็ว เมื่อเปิดใช้แล้ว ไอคอนขีดจำกัดความเร็ว
จะแสดงที่มุมด้านล่างระหว่างการนำทาง ไอคอนแสดงขีดจำกัดความเร็ว
ของถนนที่ยานพาหนะใช้สัญจร ไอคอนจะปรากฏในตำแหน่งเท่านั้น
ที่มีข้อมูลขีดจำกัดความเร็วที่เชื่อถือได้
// Display the Speed Limit icon
mNavFragment.setSpeedLimitIconEnabled(true);
ระบบจะซ่อนไอคอนจำกัดความเร็วไว้ชั่วคราวเมื่อปุ่มปรับให้เร็วขึ้น แสดงอยู่
ตั้งค่าโหมดกลางคืน
คุณจะควบคุมลักษณะการทำงานของโหมดกลางคืนแบบเป็นโปรแกรมได้ ใช้
NavigationView.setForceNightMode()
หรือ
SupportNavigationFragment.setForceNightMode()
เพื่อเปิดหรือปิดโหมดกลางคืน หรือให้การนำทาง SDK สำหรับ Android
ควบคุมได้
AUTO
ให้ SDK การนำทางระบุ ที่เหมาะสมตามตำแหน่งของอุปกรณ์และเวลาท้องถิ่นFORCE_NIGHT
บังคับให้เปิดโหมดกลางคืนFORCE_DAY
บังคับให้เปิดโหมดวัน
ตัวอย่างต่อไปนี้แสดงให้เห็นการบังคับให้เปิดโหมดกลางคืนในการนำทาง ส่วนย่อย:
// Force night mode on.
mNavFragment.setForceNightMode(FORCE_NIGHT);
แสดงรายการเส้นทาง
ก่อนอื่นให้สร้างข้อมูลพร็อพเพอร์ตี้แล้วเพิ่มลงในลำดับชั้น
void setupDirectionsListView() {
// Create the view.
DirectionsListView directionsListView = new DirectionsListView(getApplicationContext());
// Add the view to your view hierarchy.
ViewGroup group = findViewById(R.id.directions_view);
group.addView(directionsListView);
// Add a button to your layout to close the directions list view.
ImageButton button = findViewById(R.id.close_directions_button); // this button is part of the container we hide in the next line.
button.setOnClickListener(
v -> findViewById(R.id.directions_view_container).setVisibility(View.GONE));
}
อย่าลืมส่งต่อเหตุการณ์ในวงจรไปยัง DirectionsListView
เช่นเดียวกับเหตุการณ์ดังกล่าว
อยู่กับ NavigationView
เช่น
protected void onResume() {
super.onResume();
directionsListView.onResume();
}
ซ่อนเส้นทางอื่น
เมื่ออินเทอร์เฟซผู้ใช้เต็มไปด้วยข้อมูลมากเกินไป คุณสามารถ
ลดความยุ่งเหยิงด้วยการแสดงเส้นทางสำรองน้อยกว่าเส้นทางเริ่มต้น (สอง) หรือ
โดยไม่แสดงเส้นทางอื่นเลย คุณกำหนดค่าตัวเลือกนี้ได้ก่อนวันที่
คุณดึงข้อมูลเส้นทางโดยโทรหา RoutingOptions.alternateRoutesStrategy()
ซึ่งมีค่าการแจงนับค่าใดค่าหนึ่งต่อไปนี้
ค่าการแจงนับ | คำอธิบาย |
---|---|
AlternateRoutesStrategy.SHOW_ALL | ค่าเริ่มต้น แสดงเส้นทางเลือกได้สูงสุด 2 เส้นทาง |
AlternateRoutesStrategy.SHOW_ONE | แสดงเส้นทางสำรองหนึ่งเส้นทาง (ถ้ามี) |
AlternateRoutesStrategy.SHOW_NONE | ซ่อนเส้นทางอื่น |
ตัวอย่างโค้ดต่อไปนี้แสดงวิธีซ่อนเส้นทางสำรองทั้งหมด
RoutingOptions routingOptions = new RoutingOptions();
routingOptions.alternateRoutesStrategy(AlternateRoutesStrategy.SHOW_NONE);
navigator.setDestinations(destinations, routingOptions, displayOptions);
แถบความคืบหน้าของการเดินทาง
แถบความคืบหน้าของการเดินทางคือแถบแนวตั้งที่ปรากฏขึ้นที่ขอบด้านขวาหลัง ของแผนที่เมื่อการนำทางเริ่มต้นขึ้น เมื่อเปิดใช้ หน้าจอจะแสดงภาพรวมของ ตลอดการเดินทาง รวมทั้งจุดหมายและตำแหน่งปัจจุบันของผู้ใช้
ทำให้ผู้ใช้สามารถคาดการณ์ปัญหาที่กำลังจะเกิดขึ้นได้อย่างรวดเร็ว เช่น เป็นการจราจร โดยไม่ต้องซูมเข้า จากนั้นผู้ใช้สามารถเปลี่ยนเส้นทางการเดินทางได้ หาก ตามความจำเป็น หากผู้ใช้เปลี่ยนเส้นทางการเดินทาง แถบความคืบหน้าจะรีเซ็ตเหมือนกับว่า เริ่มจากจุดนั้น
แถบความคืบหน้าของการเดินทางจะแสดงสัญญาณบอกสถานะต่อไปนี้
เส้นทางที่ผ่านไปแล้ว - ส่วนที่ผ่านไปของการเดินทาง
ตำแหน่งปัจจุบัน ตำแหน่งปัจจุบันของผู้ใช้ในการเดินทาง
สถานะการเข้าชม สถานะของการเข้าชมที่กำลังจะมาถึง
จุดหมายสุดท้าย จุดหมายของการเดินทางสุดท้าย
เปิดใช้แถบความคืบหน้าของการเดินทางโดยเรียกใช้เมธอด setTripProgressBarEnabled()
ในวันที่
NavigationView
หรือ
SupportNavigationFragment.
เช่น
// Enable the trip progress bar.
mNavFragment.setTripProgressBarEnabled(true);
