Google Earth bietet verschiedene Tools, mit denen Sie das Gelände in einem bestimmten Interessengebiet analysieren können. Mit diesen Tools können Sie Ebenen generieren, in denen Höhenlinien, Geländeneigung, Exposition/Ausrichtung und Erdbewegungen (Erdaushub/-abtragung-/-aufschüttung) eines ausgewählten Geländebereichs für die Standortbewertung und ‑planung visualisiert werden.
Arten von Tools für die Geländeanalyse

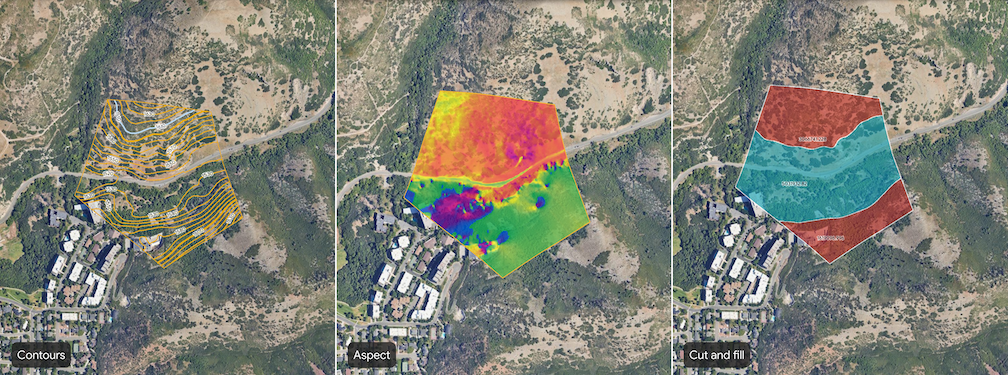

Die folgenden Tools zur Geländeanalyse sind in Google Earth verfügbar:
| Tool | Beschreibung | Eingabe(n) |
|---|---|---|
 Konturen |
Mit dem Tool „Höhenlinien“ wird das Gelände mit Höhenlinien in bestimmten Höhenintervallen visualisiert. | Höhenlinienintervall für das Grundstück. Wählen Sie einen ganzzahligen Wert zwischen 1 und 20 Metern aus. Kleinere Konturintervalle führen zu Ergebnissen mit höherer Qualität (z. B. eine Konturlinie für jede Änderung der Höhe um einen Meter). |
 Steigung |
Mit dem Tool „Hang“ wird eine Ebene generiert, auf der die Steilheit des Geländes visualisiert wird. Die Neigung wird für jeden Punkt auf der Oberfläche berechnet und in der Regel in Grad oder Prozent angegeben. Diese Analyse ist nützlich, um die Zugänglichkeit des Standorts, das Potenzial für Erosion und die Eignung für den Bau zu verstehen. | Auflösung (in Metern) |
 Aspekt |
Das Tool „Ausrichtung“ generiert eine Ebene, auf der die Ausrichtung von Hängen visualisiert wird. Der Aspekt gibt die Richtung des Gefälles des maximalen Höhenunterschieds in Grad an. Das ist nützlich, um die Sonneneinstrahlung, die Auswirkungen des vorherrschenden Windes und die Vegetationsmuster zu verstehen. | Auflösung (in Metern) |
 Erdbewegungen (Erdaushub/-abtragung-/-aufschüttung) |
Mit dem Tool für Aushub und Aufschüttung wird das Volumen des Materials berechnet, das ausgehoben (Aushub) oder hinzugefügt (Aufschüttung) werden muss, um das Gelände innerhalb des definierten Standorts auf eine Zielhöhe von 0 zu bringen (d. h. den Standort zu planieren). Dies ist für die Geländegestaltung, den Straßenbau und andere Erdarbeiten unerlässlich. | – |
Geländeanalyse auf Standortebene erstellen
Öffnen Sie ein vorhandenes Projekt oder erstellen Sie ein neues in Google Earth.
Klicken Sie in der Symbolleiste auf den Button area_chart Website analysieren.
Wählen Sie ein Tool aus, um das Tool-Dialogfeld zu öffnen.
Zeichnen Sie ein Polygon, um Ihr Gelände festzulegen. Klicken Sie auf die Karte, um Punkte festzulegen, die Ihr Grundstück umreißen.
- Wenn Sie den zuletzt gesetzten Punkt entfernen möchten, klicken Sie rechts auf Rückgängig machen.
Wählen Sie den ersten Punkt aus, um das Polygon zu schließen.
Geben Sie beliebige Eingaben ein.
Klicken Sie nach der Eingabe oder Anpassung der Eingabe auf Ebene erstellen, um den Generierungsprozess zu starten.
Ergebnisse der Geländeanalyse ansehen
Wenn die Geländeanalyse beginnt, werden im Bereich Karteninhalte Ihres Projekts auf der linken Seite das zugehörige Polygon und der Fortschritt der Generierung in einer Fortschrittsanzeige aufgeführt. Die Generierungszeit hängt von der Größe und dem Gefälle des Geländes ab.
Wenn die Geländeanalyse abgeschlossen ist, wird dem Bereich Karteninhalte Ihres Projekts eine Datenschicht mit dem Titel Unbenannt <Toolname> hinzugefügt. So rufen Sie die Analyseergebnisse auf:
- Wählen Sie die neue Datenschicht im Bereich Karteninhalte aus, um rechts ein Inspektorbereich zu öffnen. Informationen zum Verwalten und Gestalten von Datenlayern für die Standortbewertung
- Zoomen Sie die Karte und drehen Sie sie um die Analyse-Datenebene, um die Visualisierung zu untersuchen und Ihre Einschätzungen vorzunehmen.
- Klicken Sie auf ein Label auf einer Linie oder Funktion, um weitere Details aufzurufen.
Wichtige Hinweise
- Sie können jeweils nur Analysen für eine Website erstellen.
- Für eine optimale Ansicht der Analyseergebnisse deaktivieren Sie unter Basiskarteneinstellungen die Option „3D-Gebäude“.
- Alle generierten Daten-Layers für die Standortbewertung unterliegen bestimmten Richtlinien und Einschränkungen für die Datennutzung. Der Export von Rohdaten aus diesen Ebenen wird nicht unterstützt. Sie können mit den Datenlayern für die Standortbewertung zusammenarbeiten, indem Sie das Projekt freigeben.
