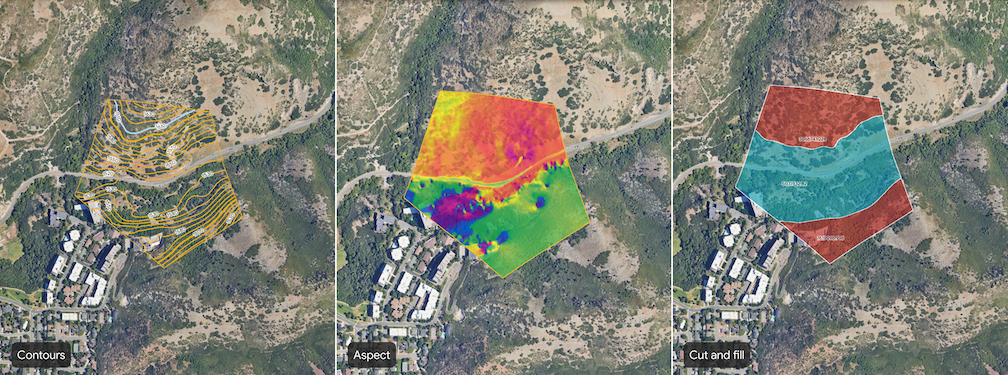

Используйте инструмент построения контурных линий высот в Google Earth, чтобы визуализировать рельеф местности непосредственно в вашем картографическом проекте и оценить пригодность участка на основе экспозиции, кривизны и уклона интересующей вас области.
Сгенерировать контуры высот на уровне участка.
Откройте существующий проект или создайте новый в Google Earth.
На панели инструментов нажмите кнопку Area_chart Create contours , которая откроет диалоговое окно Contours.
Нарисуйте многоугольник, чтобы обозначить свой участок. Щелкните по карте, чтобы задать точки, которые будут очерчивать контуры вашего участка.
- Чтобы удалить точку, нажмите кнопку «Отменить» справа.
Чтобы завершить создание сайта, выберите первую точку, чтобы замкнуть многоугольник.
Введите желаемый интервал горизонталей для данного участка. Выберите целое число от 1 до 20 метров включительно.
- Выбор значения в 1 метр обеспечит наиболее точные результаты (одна горизонталь на каждый метр изменения высоты).
- Выбор шага в 20 метров обеспечит получение наиболее грубых контурных линий, которые также доступны в виде слоя данных в каталоге данных Google Earth .
После ввода или корректировки входных данных нажмите кнопку «Создать слой» , чтобы начать процесс генерации.
Просмотреть результаты построения контурных линий высоты
Когда начинается генерация контурных линий, на панели содержимого карты слева отображается список соответствующих полигонов, а процесс генерации отслеживается с помощью индикатора выполнения. Время генерации зависит от размера участка и его рельефа.
После завершения построения контурных линий на панель содержимого карты вашего проекта будет добавлен слой данных под названием « Контурные линии без названия» . Чтобы просмотреть результаты построения контурных линий, выполните следующие действия:
- Выберите «Контуры без названия» на панели содержимого карты , чтобы открыть панель инспектора справа. Узнайте, как управлять слоями данных оценки участка и оформлять их .
- Увеличьте масштаб карты и поверните ее вокруг слоя контурных данных, чтобы изучить визуализацию и сделать свои выводы.
- Щелкните по метке на контурной линии, чтобы просмотреть информацию о ее высоте в панели инспектора.
Важные примечания
- Контуры можно построить только для одного участка за раз.
- Вам необходимо каждый раз заново рисовать контуры участка.
- Для наилучшего просмотра слоев с контурными данными отключите отображение 3D-зданий в настройках базовой карты .
- Взаимодействуйте с данными оценки участка, поделившись информацией о проекте .
