Google Earth proporciona varias herramientas para ayudarte a analizar el terreno dentro de un área de interés definida. Estas herramientas te permiten generar capas que visualizan los contornos, la pendiente, el aspecto, y el corte y relleno de un intervalo de terreno seleccionado para la evaluación y planificación del sitio.
Tipos de herramientas de análisis

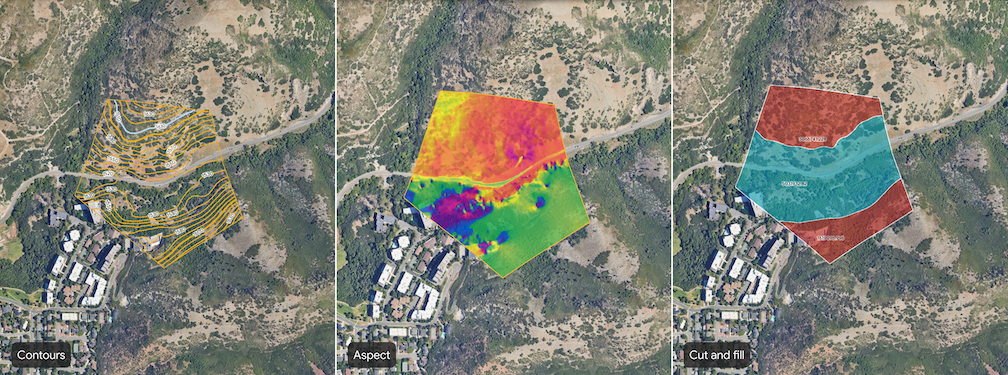

Las siguientes herramientas de análisis están disponibles en Google Earth:
| Herramienta | Descripción | Entrada(s) |
|---|---|---|
 Contornos |
La herramienta de contornos visualiza el terreno con líneas de contorno en intervalos de elevación designados. | Es el intervalo de contorno del sitio. Selecciona un valor entero entre 1 y 20 metros, inclusive. Los intervalos de contorno más pequeños generarán resultados de mayor fidelidad (por ejemplo, 1 línea de contorno por cada metro de cambio en la elevación). |
 Pendiente |
La herramienta de pendiente genera una capa que visualiza la inclinación del terreno. La pendiente se calcula para cada punto de la superficie y, por lo general, se representa en grados o porcentajes. Este análisis es útil para comprender la accesibilidad del sitio, el potencial de erosión y la idoneidad para la construcción. | Resolución (en metros) |
 Aspecto |
La herramienta de orientación genera una capa que visualiza la orientación direccional de las pendientes. El parámetro de aspecto identifica la dirección de pendiente descendente de la tasa máxima de cambio en la elevación en grados. Esto es útil para comprender la exposición al sol, los efectos del viento predominante y los patrones de vegetación. | Resolución (en metros) |
 Corte y relleno |
La herramienta de corte y relleno calcula el volumen de material que se debe excavar (corte) o agregar (relleno) para remodelar el terreno dentro del sitio definido a una elevación objetivo de 0 (en otras palabras, aplanar el sitio). Esto es fundamental para la nivelación del sitio, la construcción de carreteras y otros proyectos de movimiento de tierras. | Ninguno |
Genera análisis a nivel del sitio
Abre un proyecto existente o crea uno nuevo en Google Earth.
En la barra de herramientas, haz clic en el botón area_chart Analizar un sitio.
Selecciona una herramienta para abrir el diálogo de herramientas.
Dibuja un polígono para designar tu sitio. Haz clic en el mapa para establecer los puntos que delimitan tu sitio.
- Para quitar un punto, haz clic en Deshacer a la derecha.
Para completar tu sitio, selecciona el primer punto para cerrar el polígono.
Ingresa cualquier entrada.
Después de ingresar o ajustar la entrada, haz clic en Crear capa para iniciar el proceso de generación.
Cómo ver los resultados del análisis
Cuando comience el análisis, el panel Contenido del mapa de tu proyecto, ubicado a la izquierda, comenzará a mostrar el polígono asociado y realizará un seguimiento de la generación con una barra de progreso. El tiempo de generación depende del tamaño y la inclinación del sitio.
Cuando se complete el análisis, se agregará una capa de datos llamada Sin título <nombre de la herramienta> al panel Contenido del mapa de tu proyecto. Para ver los resultados del análisis, haz lo siguiente:
- Selecciona la nueva capa de datos en el panel Contenido del mapa para abrir un panel de inspección a la derecha. Obtén más información para administrar y aplicar estilos a las capas de datos de evaluación del sitio.
- Acerca y rota el mapa alrededor de la capa de datos de análisis para explorar la visualización y realizar tus evaluaciones.
- Haz clic en una etiqueta de la línea o la función para ver más detalles.
Notas importantes
- Solo puedes generar análisis para un sitio a la vez.
- Para disfrutar de la mejor experiencia al ver los resultados del análisis, inhabilita la opción Edificios 3D en Configuración del mapa base.
- Todas las capas de datos de evaluación del sitio generadas cumplen con políticas y restricciones específicas de uso de datos. No se admite la exportación de datos sin procesar de estas capas. Colabora con las capas de datos de evaluación del sitio compartiendo el proyecto.
