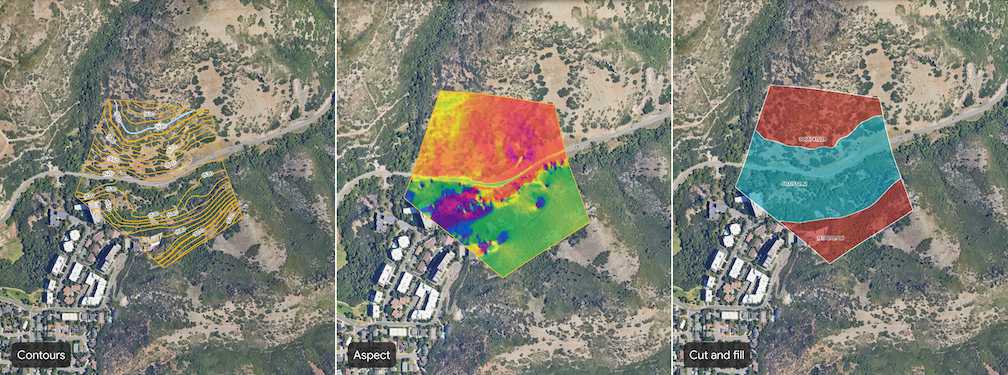

Użyj narzędzia do wyświetlania konturów wysokości w Google Earth, aby wizualizować teren bezpośrednio w projekcie mapy i oceniać przydatność terenu na podstawie ekspozycji, krzywizny i nachylenia wybranego obszaru.
Generowanie poziomic wysokości na poziomie witryny
Otwórz istniejący projekt lub utwórz nowy w Google Earth.
Na pasku narzędzi kliknij przycisk area_chart Utwórz kontury, który otworzy okno Kontury.
Narysuj wielokąt, aby wyznaczyć obszar. Kliknij mapę, aby ustawić punkty wyznaczające kontur witryny.
- Aby usunąć punkt, po prawej stronie kliknij Cofnij.
Aby ukończyć witrynę, wybierz pierwszy punkt, aby zamknąć wielokąt.
Wpisz zamierzony interwał konturowy dla witryny. Wybierz liczbę całkowitą z zakresu od 1 do 20 metrów.
- Wybranie opcji 1 metr zapewni wyniki o najwyższej wierności (1 linia konturowa na każdy metr zmiany wysokości).
- Wybranie opcji 20 metrów spowoduje wyświetlenie najmniej szczegółowych wyników konturowych, które są też dostępne jako warstwa danych w katalogu danych Google Earth.
Po wpisaniu lub dostosowaniu danych wejściowych kliknij Utwórz warstwę, aby rozpocząć proces generowania.
Wyświetlanie wyników konturów wysokości
Gdy rozpocznie się generowanie konturów, w panelu Zawartość mapy po lewej stronie projektu zacznie się wyświetlać powiązany wielokąt, a postęp generowania będzie śledzony za pomocą paska postępu. Czas generowania zależy od rozmiaru i nierówności terenu witryny.
Po zakończeniu generowania konturów do panelu Zawartość mapy projektu zostanie dodana warstwa danych o nazwie Bez tytułu. Aby wyświetlić wyniki generowania konturów:
- W panelu Zawartość mapy kliknij Kontury bez nazwy, aby otworzyć panel inspektora po prawej stronie. Dowiedz się, jak zarządzać warstwami danych oceny witryny i je stylować.
- Powiększaj i obracaj mapę wokół warstwy danych konturowych, aby eksplorować wizualizację i dokonywać ocen.
- Kliknij etykietę na linii konturowej, aby wyświetlić informacje o wysokości w panelu inspektora.
Ważne uwagi
- Kontury można generować tylko dla 1 witryny naraz.
- Za każdym razem, gdy chcesz wygenerować kontury, musisz narysować witrynę.
- Aby uzyskać najlepsze wrażenia podczas wyświetlania warstw danych konturowych, wyłącz budynki 3D w ustawieniach mapy bazowej.
- Współpracuj z warstwami danych oceny witryny, udostępniając projekt.
