Fast Pair 3.2 認證指南 (第 2.1 版)

1.5 啟用 Google Play 服務通知

• 依序前往「設定」>「通知」>「應用程式設定」>「Google Play 服務」，確認「通知」開關已開啟。

1.6 確保您能連上測試結果伺服器

部分測試資料會直接上傳至 Google 伺服器。您必須先提供這項資料，才能在開始實驗室認證前完成自測。請確認測試手機具備下列功能：

• 已加入FP 測試群組的登入測試帳戶。
• 在執行初始和後續配對測試期間和之後，裝置必須能持續開機並連上網際網路 25 小時。手機會在此期間嘗試上傳測試資料和結果。
• 測試期間和測試模型 ID 必須與 BT Classic 或 BT LE Audio 自檢測報表中提供的值相符。
• 在測試裝置上啟用使用狀況與診斷設定。如要確認這項設定，請依序前往「設定」>「Google」> 右上角的 3 點圖示 >「使用狀況與診斷」> 開啟「使用狀況與診斷」。

2. 認證標準

2.1 定義

• 「所有手機」是指所有參考手機，其作業系統必須符合「需求」一節中定義的最低版本。
• 「平均配對時間」的計算方式為 (所有成功配對時間的總和) / (10 - 配對失敗次數)。配對時間計算作業會在使用者輕觸快速配對通知時開始，並在手機向使用者顯示「連線成功」通知時結束。
• 距離測試的「成功率」為 (1 分鐘內彈出的通知數量 / 10)。

2.2 初始配對的通知彈出式視窗

• 通知應該會在 5 秒內彈出。

2.3 配對認證規格

• 每部參考手機都會分別進行初始和後續配對測試 100 次。

• 初始和後續配對的成功率，是指將裝置放在參考手機 0.3 公尺外測量而得。

  • 配對韌體只支援一個元件 (例如耳機或單一喇叭) 時，平均配對時間必須在 12 秒內。
  • 配對韌體支援協調組成員 (例如左右耳耳塞) 時，平均配對時間必須在 14 秒內。

• 80% 的參考手機初始和後續配對時間必須符合標準。

2.4 距離認證規格

在測試 3 個規定距離 (0.3 公尺、1.2 公尺和 2 公尺) 時，至少 80% 的參考手機必須符合本節的條件。

• 0.3 公尺的成功率必須為 100%。也就是說，每部參考手機必須執行 0.3 公尺測試 10 次，並顯示每則通知。
• 在 1.2 公尺的距離下，傳送至參考手機的配對通知顯示率必須在 10 次內小於或等於 20%。
• 每個在 2 公尺距離下執行的測試，都必須至少在參考手機上顯示 1 分鐘的通知。
• 每部參考手機都會針對每個距離測試 10 次。

3. 快速配對 2.0 版測試指南

3.1 使用者介面

下圖說明 4 種不同的配對流程：

1. 未下載裝置隨附應用程式，進行初始配對。

1. 初始配對，並下載裝置的隨附應用程式。

1. 之後與下載的裝置隨附應用程式配對。

2. 之後配對時未下載裝置的隨附應用程式。

   案例 3 和 4 使用相同的流程。

• 錯誤狀態

只有在 DUT 的型號 ID 與隨附應用程式連結相關聯時，系統才會顯示下載隨附應用程式的通知。相反地，如果沒有配套應用程式關聯，測試人員只會在「裝置已連線」通知下方看到裝置名稱，就像後續配對一樣。

3.2 測試案例 1：初始配對

3.2.1 設定及測試

• 確認 DUT 不會在任何手機上顯示為已儲存的裝置。在已儲存 DUT 且已登入測試 Google 帳戶的每支手機上，請前往藍牙設定，選擇「忘記裝置」，然後切換飛航模式，確保 DUT 已忘記。

• 確認「自動儲存裝置」已開啟。這個切換鈕預設為關閉。你可以在手機 A 的「設定」>「Google」>「裝置」>「已儲存的裝置」中找到這個選項。

• 將藍牙裝置設為配對模式。

• 將藍牙裝置放在距離手機 A 0.3 公尺處。

• 等待參考手機 A 彈出通知。通知應該會在 5 秒內彈出。

• 從輕觸初始通知開始計時，直到在手機 A 中看到「Device connected」通知彈出式視窗為止。

• 在測試報告的「初始配對」部分記錄時間。

3.2.2 預期行為

• 初始配對半頁顯示：

• 輕觸通知即可開始快速配對。通知會顯示進度：

• 快速配對配對成功後，手機會顯示通知。如果裝置製造商發布隨附應用程式，手機也會提示使用者從 Google Play 商店下載裝置的隨附應用程式。

• 如果快速配對失敗，手機會顯示錯誤訊息：

3.3 測試案例 2：將此裝置與登入同一個 Google 帳戶的兩部參考手機配對 (後續配對)

3.3.1 設定及測試

• 在兩支手機 (手機 A 和手機 B) 上登入相同的 Google 帳戶。

• 確認 DUT 先前已與其他手機 (手機 A) 配對。

  • 如要確認藍牙裝置是否已與手機 A 配對，請按照下列步驟操作：

    • 首先，請在執行初始配對的手機 (手機 A) 上，依序前往「設定」>「Google」>「裝置和共用」(或「裝置連線」) >「裝置」>「已儲存的裝置」。DUT 應會顯示在手機的已儲存裝置清單中，如下圖所示：



    • 第二，在未與測試裝置配對的裝置 (手機 B) 上，依序前往「設定」>「Google」>「裝置和共用」(或「裝置連線」) >「裝置」>「已儲存的裝置」。只有在 DUT「也」出現在已儲存裝置清單中時，手機 B 才能顯示後續配對通知。



• 基本上，在使用手機 A 執行測試案例 1 (初始配對) 後，您可以使用另一部使用相同帳戶的參考手機 B 驗證這個測試案例 2 (後續配對)。

• 將藍牙裝置放在距離手機 0.3 公尺的位置。

• 等待裝置名稱同步至帳戶：依序前往「設定」>「Google」>「裝置和共用」(或「裝置連線」) >「裝置」>「已儲存的裝置」，確認是否顯示裝置名稱。當 DUT 出現在手機的裝置清單中時，請返回主畫面。

• 等候後續通知彈出。

• 測量從輕觸第二支手機上的後續通知，到看到「Device connected」彈出式通知的時間。

• 在「後續」部分記錄第二支手機的時間。

• 請按照下列步驟清除已儲存的記錄，這是進行下次測試的必要條件。

  • 從藍牙設定清單中移除已連結的裝置。

  • 依序前往「設定」>「Google」>「裝置和共用」(或「裝置連線」) >「裝置」>「已儲存的裝置」。

    • 關閉「自動儲存裝置」
    • 返回上一頁
    • 開啟「自動儲存裝置」
    • 確認裝置清單中顯示「No devices」(沒有裝置)，如下圖所示：



  • 開啟裝置，進入配對模式。

3.3.2 預期行為

• 先前已連結的裝置會顯示配對通知

• 輕觸通知即可開始後續配對程序。通知會顯示進度：

• 快速配對配對完成後，你會看到以下通知：

• 如果快速配對失敗，手機會顯示錯誤訊息：

3.4 測試案例 3：檢查 BLE 帳戶金鑰是否仍在廣播

• 請確認耳機在無法偵測時仍會廣播帳戶資料，例如在初始配對完成並連線後，除非耳機已關機。
• 選擇參考手機，並測試至少 30 分鐘。

3.5 測試案例 4：距離條件

• 分別測試每個距離 (0.3 公尺、1.2 公尺和 2 公尺) 10 次。
• 記錄參考手機在每個距離下顯示通知的次數。
  • 舉例來說，「0.3 公尺 - 是 (7/10)」表示「這支參考手機在 0.3 公尺距離下收到配對通知的次數為 7 次 (10 次中)」

3.6 如何擷取偵錯記錄

3.6.1 如何擷取偵錯資訊

• 如要開啟記錄功能並取得錯誤報告，請執行以下指令：
  • adb logcat -G 16M

• 請確認您已開啟「Bluetooth HCI snoop log for debugging」。在 Pixel 手機上，這項作業可透過以下方式完成：

  • 依序前往「設定」>「系統」>「關於手機」>「版本號碼」。
  • 輕觸「版本號碼」7 次，即可啟用開發人員選項。

  * 依序前往「設定」>「系統」>「進階」>「開發人員選項」。* 啟用開發人員選項和 HCI 窺探記錄。* 這個選項可讓手機收集 HCI 封包記錄檔案。* 開啟及關閉飛航模式，確認變更已套用。

3.6.2 如何取得 Logcat 記錄檔

• 執行 adb devices，即可在終端機上顯示所有裝置的序號。
• 執行 adb -s {device serial number} logcat > {logcat name}.txt (您可以任意命名 Logcat 檔案，並同時在多部裝置上執行 Logcat)。
• 重現錯誤。
• 執行 Ctrl+C 即可停止 logcat。
• 執行 adb bugreport 產生 ZIP 檔案，其中應包含所有資料。這可能需要幾分鐘的時間。
• 執行下列指令，取得 btsnoop_hci.log (裝置必須經過 root)。
  • Android O (8.0) 以上版本： adb pull data/misc/bluetooth/logs/btsnoop_hci.log
  • Android N：adb pull sdcard/btsnoop_hci.log
  • 如果先前的路徑不包含 hci.log：adb shell; find hci.log 取得位置。

4. 功能認證標準：

必須通過所有測試案例，電池通知僅適用於真無線耳機。

4.1 電池通知

4.1.1 顯示左側 + 右側 + 保護殼電量通知。

程序：

1. 將測試手機與真無線耳機配對。
2. 關閉案件
3. 開啟案件並進行驗證。

驗證：

1. 電池通知顯示 3 張圖片 (左、充電盒、右)，且電池電量正確。(左耳機和右耳機上有充電圖示)

4.1.2 電池電量變更後，應更新電池資訊。

程序：

1. 將測試手機與真無線耳機配對。
2. 使用真無線耳機播放任何影片 10 分鐘 (以減少電量)。
3. 依序前往「設定」>「Google」>「裝置和共用」(或「裝置連線」) >「裝置」>「已儲存的裝置」>「耳機名稱」。

驗證：

1. 電池電量變更後，應更新電池資訊。
2. 電池電量應與 Bluetooth 捷徑 (向下滑動快速設定列) 中所回報的電池電量相同，電池電量應與其中一個耳機的電量一致，最好顯示最低的電池電量。

4.1.3 隱藏通知，應關閉 HUN (結案)

程序：

1. 將測試手機與真無線耳機配對。
2. 開啟案件。
3. 畫面顯示抬頭通知時，請關閉案件。

驗證：

1. 電池抬頭通知在 3 秒內關閉。

4.2 個人化名稱

4.2.1 耳機基本案例 1、手機 1、帳戶 A、初始配對

先決條件：

1. 手機 1 從未與頭戴式裝置配對 (如果手機有快取別名)
2. 測試前請先將耳機恢復原廠設定。

程序：

1. 使用 Gmail 帳戶 A 登入 Phone 1。將手機 1 與耳機配對。配對後請勿變更裝置名稱。
2. 請檢查顯示的 3 個地點。

驗證：

1. 配對完成後，在 3 個位置，手機 1 應顯示帳戶 A 使用者的名字 + 耳機資訊，格式為「[使用者名字] 的 [裝置名稱]」。

• 在 3 個地方檢查名稱

  1. 「設定」>「Google」>「裝置和共用」>「已儲存的裝置」：



  2. 快速設定藍牙圖示文字 (向下滑動快速設定列)：



  3. 藍牙設定：



4.2.2 耳機基本案例 2、手機 2、帳戶 B、初始配對 > 編輯裝置名稱

程序：

1. 接續使用耳機的案例 1 (1/3)。
2. 手機 2 (帳戶 B) 已成功完成初始配對。
3. 檢查 3 個地點。
4. 依序前往「藍牙設定」>「齒輪」圖示 >「鉛筆」圖示 >「變更裝置名稱」。

驗證：

1. 配對後，應在下列位置顯示帳戶 A 使用者的名字 + 耳機資訊：

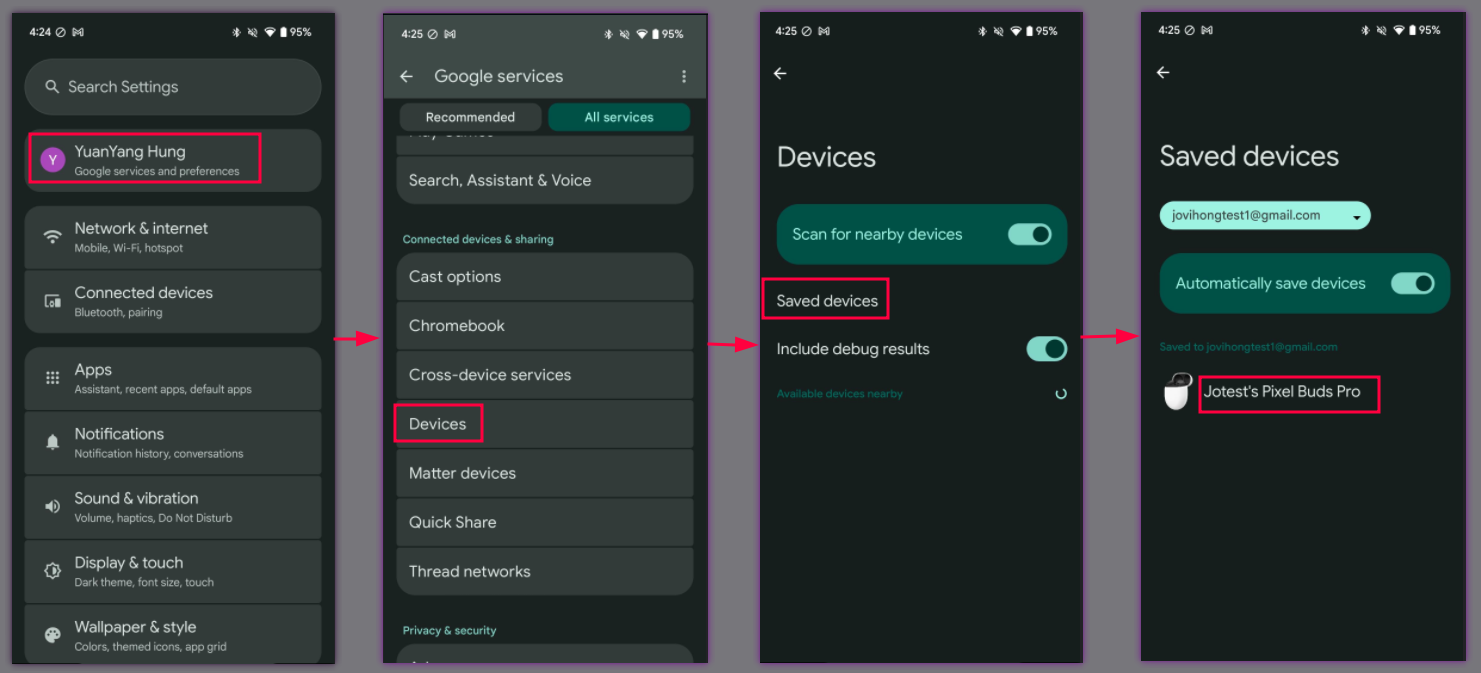

   1. 「設定」>「Google」>「裝置和共用」>「已儲存的裝置」：

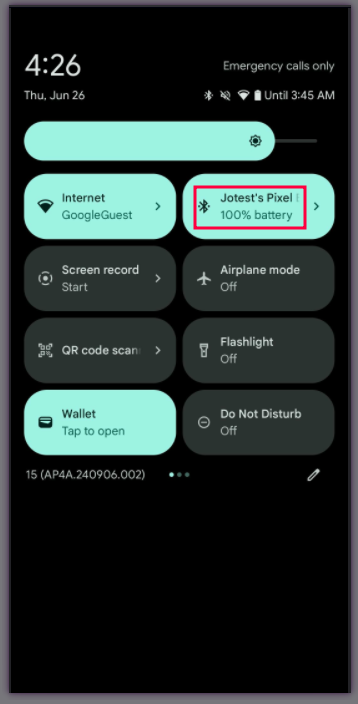

   2. 快速設定藍牙圖示文字 (向下滑動快速設定列)：

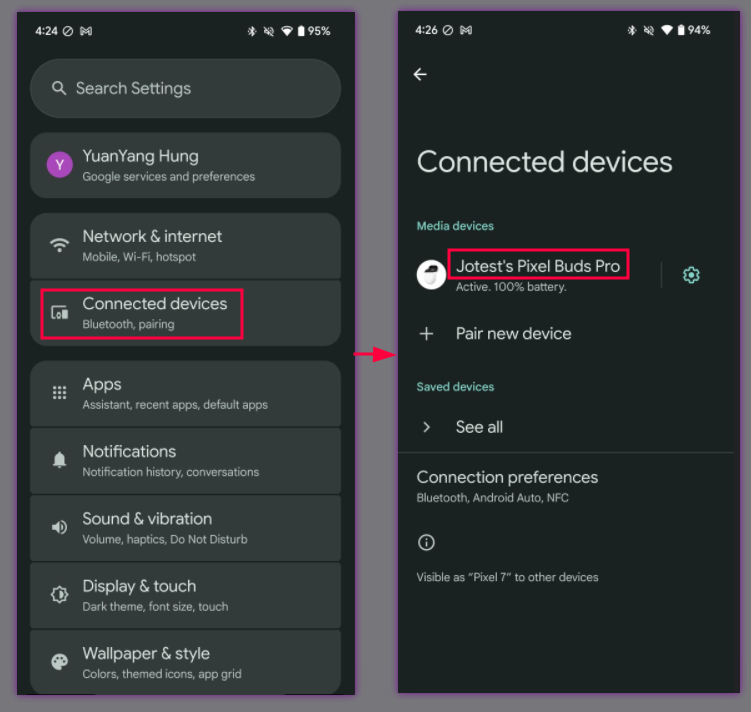

   3. 藍牙設定：



2. 變更裝置名稱後，新名稱應會顯示在以下位置：

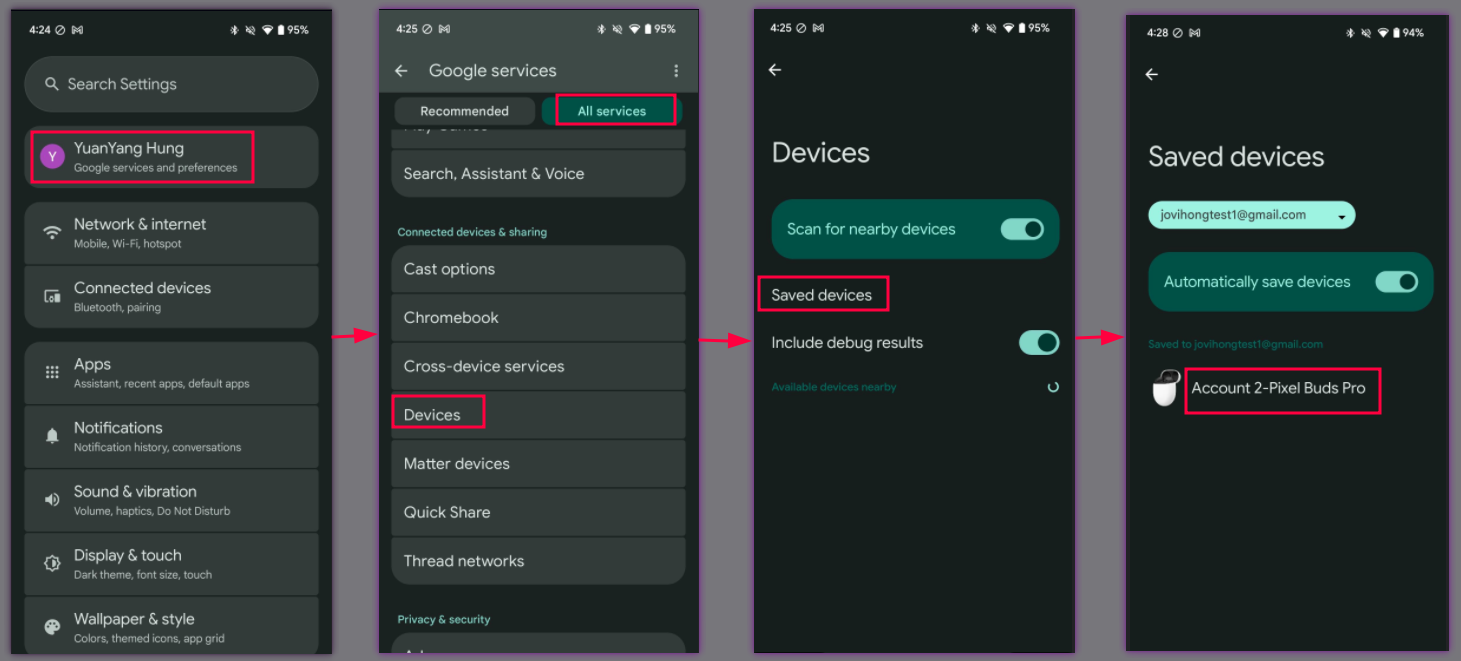

   1. 「設定」>「Google」>「裝置和共用」>「已儲存的裝置」：

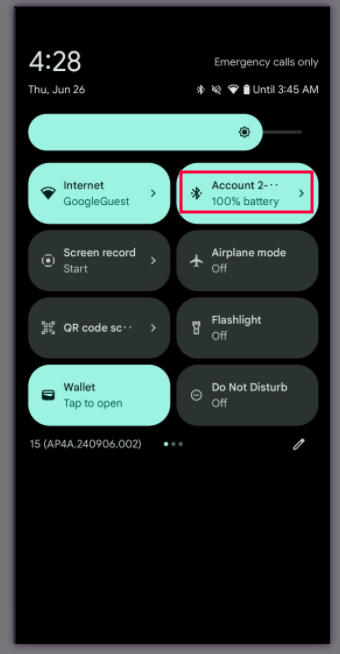

   2. 快速設定藍牙圖示文字 (向下滑動快速設定列)：

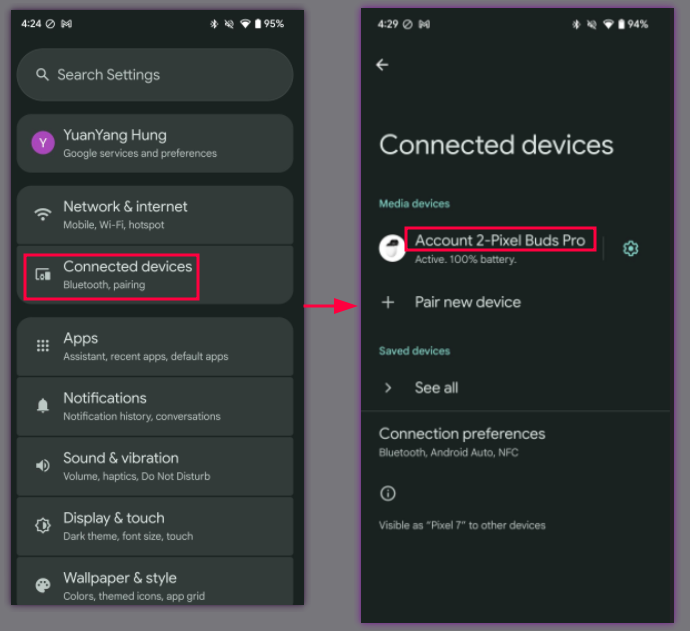

   3. 藍牙設定：



4.2.3 耳機基本案例 3、手機 3、帳戶 C、初始配對

程序：

1. 接著繼續進行第 2 個以耳機為基礎的案例 (共 3 個)。
2. 手機 3、帳戶 C，初始配對成功。

3. 請查看以下 3 個位置：

   1. 「設定」>「Google」>「裝置和共用」>「已儲存的裝置」：

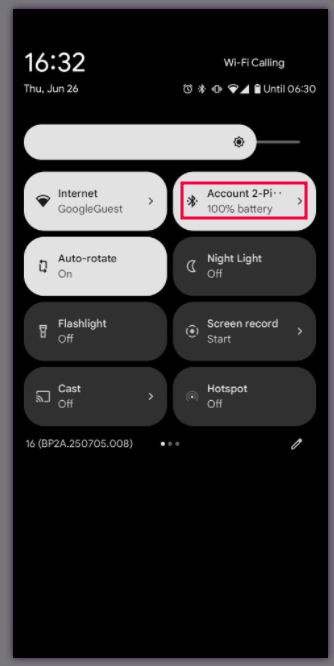

   2. 快速設定藍牙圖示文字 (向下滑動快速設定列)：



   3. 藍牙設定：



驗證：

1. 在先前步驟所列的 3 個位置，手機 3 應會顯示手機 2 的新裝置名稱。

4.3 尋找裝置 - 讓耳機發出鈴聲

4.3.1 裝置的鈴聲耳機功能

程序：

1. 手機與耳機配對成功。

2. 依序前往「設定」>「Google」>「裝置和共用」(或「裝置連線」) >「裝置」>「已儲存的裝置」>「耳機名稱」>「尋找裝置」。



3. 輕觸「Ring device」按鈕。(如果測試耳機有左右耳機，則應顯示左右兩個按鈕)

4. 輕觸「靜音裝置」按鈕。



驗證：

1. 耳機名稱下方的狀態應顯示「已連線」。
2. 輕觸這個按鈕時，耳機應會以自訂鈴聲響鈴。(真無線耳機應會在對應的右側/左側響鈴)
3. 耳機應立即靜音，且不會有任何延遲。

4.4 回溯寫入帳戶金鑰

4.4.1 追溯配對和確認

程序：

1. 將快速配對裝置設為配對模式
   1. 你會看到快訊通知，請勿輕觸該通知。
2. 依序前往「設定」>「已連結的裝置」>「配對新裝置」，輕觸即可配對
3. 請稍候片刻，你會看到追溯配對的通知。
4. 輕觸通知即可將耳機儲存到帳戶。
5. 依序前往「設定」>「Google」>「裝置和共用」(或「裝置連線」) >「裝置」>「已儲存的裝置」

驗證：

1. 系統應會顯示「Retroactive Pair」通知。



2. 你會在已儲存的裝置清單中看到該裝置。裝置現在已全面支援快速配對功能。
