Google Sheets API memungkinkan Anda membuat dan memperbarui diagram dalam spreadsheet sesuai kebutuhan. Contoh di halaman ini mengilustrasikan cara mencapai beberapa operasi diagram umum dengan Sheets API.
Contoh ini disajikan dalam bentuk permintaan HTTP agar netral bahasa. Untuk mempelajari cara menerapkan pembaruan batch dalam berbagai bahasa menggunakan library klien Google API, lihat Memperbarui spreadsheet.
Dalam contoh ini, placeholder SPREADSHEET_ID dan SHEET_ID
menunjukkan tempat Anda akan memberikan ID tersebut. Anda dapat menemukan ID
spreadsheet di URL spreadsheet.
Anda bisa mendapatkan ID sheet menggunakan
metode
spreadsheets.get. Rentang ditentukan menggunakan notasi
A1. Contoh rentang adalah Sheet1!A1:D5.
Selain itu, placeholder CHART_ID menunjukkan ID diagram tertentu. Anda dapat menetapkan ID ini saat membuat diagram dengan Sheets API, atau mengizinkan Sheets API untuk membuatnya bagi Anda. Anda bisa mendapatkan ID diagram yang ada dengan metode
spreadsheets.get.
Terakhir, placeholder SOURCE_SHEET_ID menunjukkan sheet Anda dengan data sumber. Dalam contoh ini, ini adalah tabel yang tercantum di bagian Data sumber diagram.
Data sumber diagram
Untuk contoh ini, asumsikan spreadsheet yang digunakan memiliki data sumber berikut di sheet pertamanya ("Sheet1"). String di baris pertama adalah label untuk setiap kolom. Untuk melihat contoh cara membaca dari sheet lain di spreadsheet Anda, lihat Notasi A1.
| A | B | C | D | E | |
| 1 | Nomor Model | Penjualan - Jan | Penjualan - Feb | Penjualan - Mar | Total Penjualan |
| 2 | D-01X | 68 | 74 | 60 | 202 |
| 3 | FR-0B1 | 97 | 76 | 88 | 261 |
| 4 | P-034 | 27 | 49 | 32 | 108 |
| 5 | P-105 | 46 | 44 | 67 | 157 |
| 6 | W-11 | 75 | 68 | 87 | 230 |
| 7 | W-24 | 74 | 52 | 62 | 188 |
Menambahkan diagram kolom
Contoh kode
spreadsheets.batchUpdate
berikut menunjukkan cara menggunakan
AddChartRequest
untuk membuat diagram kolom dari data sumber, dan menempatkannya di sheet baru. Permintaan ini melakukan hal berikut untuk mengonfigurasi diagram:
- Menetapkan jenis diagram sebagai diagram kolom.
- Menambahkan keterangan ke bagian bawah diagram.
- Menetapkan judul diagram dan sumbu.
- Mengonfigurasi 3 rangkaian data, yang mewakili penjualan selama 3 bulan yang berbeda saat menggunakan pemformatan dan warna default.
Protokol permintaan ditampilkan di bawah.
POST https://sheets.googleapis.com/v4/spreadsheets/SPREADSHEET_ID:batchUpdate
{ "requests": [ { "addChart": { "chart": { "spec": { "title": "Model Q1 Sales", "basicChart": { "chartType": "COLUMN", "legendPosition": "BOTTOM_LEGEND", "axis": [ { "position": "BOTTOM_AXIS", "title": "Model Numbers" }, { "position": "LEFT_AXIS", "title": "Sales" } ], "domains": [ { "domain": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 7, "startColumnIndex": 0, "endColumnIndex": 1 } ] } } } ], "series": [ { "series": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 7, "startColumnIndex": 1, "endColumnIndex": 2 } ] } }, "targetAxis": "LEFT_AXIS" }, { "series": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 7, "startColumnIndex": 2, "endColumnIndex": 3 } ] } }, "targetAxis": "LEFT_AXIS" }, { "series": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 7, "startColumnIndex": 3, "endColumnIndex": 4 } ] } }, "targetAxis": "LEFT_AXIS" } ], "headerCount": 1 } }, "position": { "newSheet": true } } } } ] }

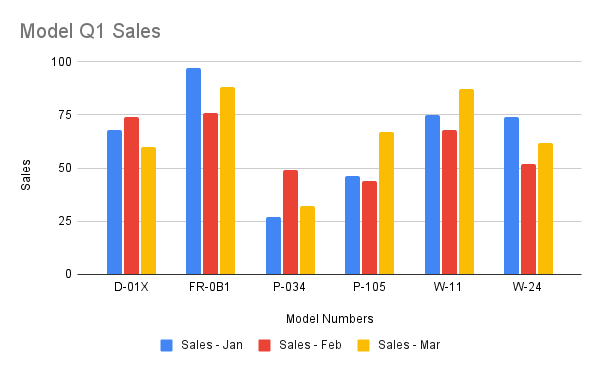

Permintaan ini membuat diagram di sheet baru seperti ini:
Menambahkan diagram lingkaran
Contoh kode
spreadsheets.batchUpdate
berikut menunjukkan cara menggunakan
AddChartRequest
untuk membuat diagram lingkaran 3D dari data sumber. Permintaan ini melakukan hal berikut untuk mengonfigurasi diagram:
- Menetapkan judul diagram.
- Menambahkan keterangan ke sebelah kanan diagram.
- Menetapkan diagram sebagai diagram lingkaran 3D. Perhatikan bahwa diagram lingkaran 3D tidak dapat memiliki "lubang donat" di tengah seperti diagram lingkaran datar.
- Menetapkan rangkaian data diagram sebagai total penjualan untuk setiap nomor model.
- Menyematkan diagram di sel C3 sheet yang ditentukan oleh SHEET_ID, dengan offset 50 piksel di arah X dan Y.
Protokol permintaan ditampilkan di bawah.
POST https://sheets.googleapis.com/v4/spreadsheets/SPREADSHEET_ID:batchUpdate
{ "requests": [ { "addChart": { "chart": { "spec": { "title": "Model Q1 Total Sales", "pieChart": { "legendPosition": "RIGHT_LEGEND", "threeDimensional": true, "domain": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 7, "startColumnIndex": 0, "endColumnIndex": 1 } ] } }, "series": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 7, "startColumnIndex": 4, "endColumnIndex": 5 } ] } }, } }, "position": { "overlayPosition": { "anchorCell": { "sheetId": SHEET_ID, "rowIndex": 2, "columnIndex": 2 }, "offsetXPixels": 50, "offsetYPixels": 50 } } } } } ] }

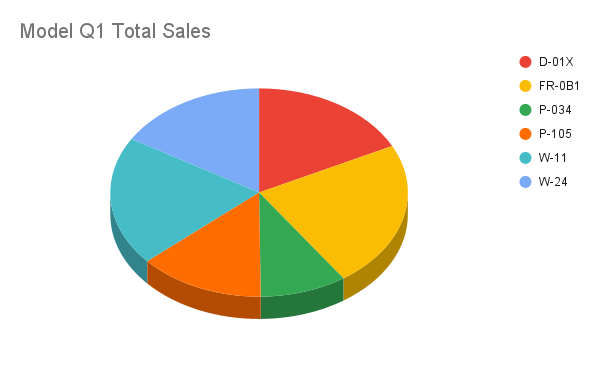

Permintaan ini membuat diagram seperti ini:

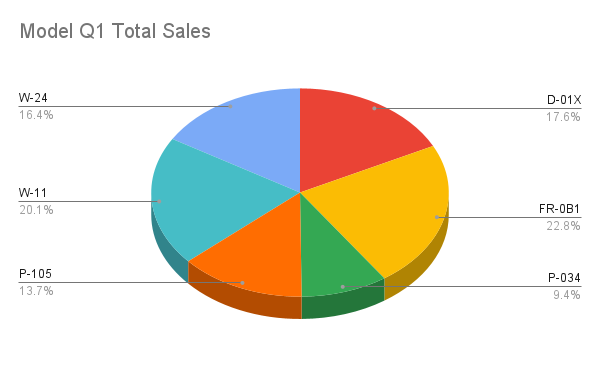

Atau, Anda juga dapat memperbarui nilai legendPosition dari RIGHT_LEGEND ke LABELED_LEGEND dalam permintaan sehingga nilai keterangan terhubung ke bagian diagram lingkaran.
'legendPosition': 'LABELED_LEGEND',
Permintaan yang diperbarui akan membuat diagram seperti ini:
Menambahkan diagram garis menggunakan beberapa rentang yang tidak berdekatan
Contoh kode
spreadsheets.batchUpdate
berikut menunjukkan cara menggunakan
AddChartRequest
untuk membuat diagram garis dari data sumber, dan menempatkannya di sheet sumber.
Memilih rentang yang tidak berdekatan dapat digunakan untuk mengecualikan baris dari
ChartSourceRange.
Permintaan ini melakukan hal berikut untuk mengonfigurasi diagram:
- Menetapkan jenis diagram sebagai diagram garis.
- Menetapkan judul sumbu x horizontal.
- Mengonfigurasi rangkaian data yang mewakili penjualan. Setelan ini menetapkan A1:A3 dan A6:A7 sebagai
domain, serta B1:B3 dan B6:B7 sebagaiseries, saat menggunakan pemformatan dan warna default. Rentang ditentukan menggunakan notasi A1 di URL permintaan. - Menyematkan diagram di sel H8 sheet yang ditentukan oleh SHEET_ID.
Protokol permintaan ditampilkan di bawah.
POST https://sheets.googleapis.com/v4/spreadsheets/SPREADSHEET_ID:batchUpdate
{
"requests": [
{
"addChart": {
"chart": {
"spec": {
"basicChart": {
"chartType": "LINE",
"domains": [
{
"domain": {
"sourceRange": {
"sources": [
{
"startRowIndex": 0,
"endRowIndex": 3,
"startColumnIndex": 0,
"endColumnIndex": 1,
"sheetId": SOURCE_SHEET_ID
},
{
"startRowIndex": 5,
"endRowIndex": 7,
"startColumnIndex": 0,
"endColumnIndex": 1,
"sheetId": SOURCE_SHEET_ID
}
]
}
}
}
],
"series": [
{
"series": {
"sourceRange": {
"sources": [
{
"startRowIndex": 0,
"endRowIndex": 3,
"startColumnIndex": 1,
"endColumnIndex": 2,
"sheetId": SOURCE_SHEET_ID
},
{
"startRowIndex": 5,
"endRowIndex": 7,
"startColumnIndex": 1,
"endColumnIndex": 2,
"sheetId": SOURCE_SHEET_ID
}
]
}
}
}
]
}
},
"position": {
"overlayPosition": {
"anchorCell": {
"sheetId": SOURCE_SHEET_ID,
"rowIndex": 8,
"columnIndex": 8
}
}
}
}
}
}
]

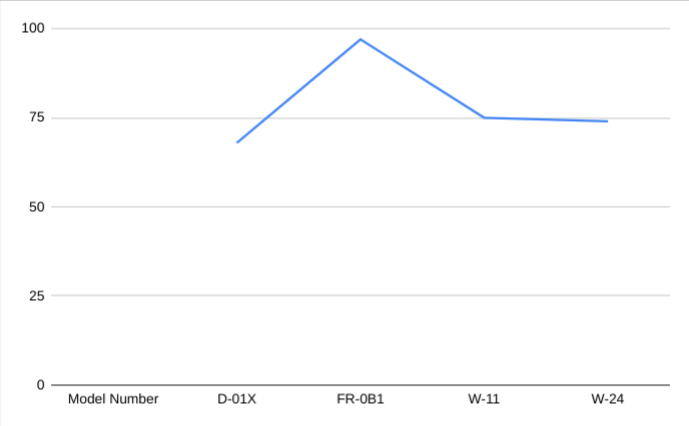

}Permintaan ini membuat diagram di sheet baru seperti ini:
Menghapus diagram
Contoh kode
spreadsheets.batchUpdate
berikut menunjukkan cara menggunakan
DeleteEmbeddedObjectRequest
untuk menghapus diagram yang ditentukan oleh CHART_ID.
Protokol permintaan ditampilkan di bawah.
POST https://sheets.googleapis.com/v4/spreadsheets/SPREADSHEET_ID:batchUpdate
{
"requests": [
{
"deleteEmbeddedObject": {
"objectId": CHART_ID
}
}
]
}Mengedit properti diagram
Contoh kode berikut
spreadsheets.batchUpdate
menunjukkan cara menggunakan
UpdateChartSpecRequest
untuk mengedit diagram yang dibuat dalam resep Menambahkan diagram kolom,
dengan mengubah data, jenis, dan tampilannya. Subset properti diagram tidak dapat diubah satu per satu. Untuk melakukan pengeditan, Anda harus menyediakan seluruh kolom spec dengan UpdateChartSpecRequest. Pada dasarnya, mengedit spesifikasi diagram mengharuskan Anda menggantinya dengan yang baru.
Permintaan berikut memperbarui diagram asli (ditentukan oleh CHART_ID):
- Menetapkan jenis diagram ke
BAR. - Memindahkan keterangan ke sebelah kanan diagram.
- Membalikkan sumbu sehingga "Penjualan" berada di sumbu bawah dan "Nomor Model" berada di sumbu kiri.
- Menetapkan format judul sumbu menjadi font 24 poin, tebal, dan miring.
- Menghapus data "W-24" dari diagram (baris 7 di data sumber diagram).
Protokol permintaan ditampilkan di bawah.
POST https://sheets.googleapis.com/v4/spreadsheets/SPREADSHEET_ID:batchUpdate
{ "requests": [ { "updateChartSpec": { "chartId": CHART_ID, "spec": { "title": "Model Q1 Sales", "basicChart": { "chartType": "BAR", "legendPosition": "RIGHT_LEGEND", "axis": [ { "format": { "bold": true, "italic": true, "fontSize": 24 }, "position": "BOTTOM_AXIS", "title": "Sales" }, { "format": { "bold": true, "italic": true, "fontSize": 24 }, "position": "LEFT_AXIS", "title": "Model Numbers" } ], "domains": [ { "domain": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 6, "startColumnIndex": 0, "endColumnIndex": 1 } ] } } } ], "series": [ { "series": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 6, "startColumnIndex": 1, "endColumnIndex": 2 } ] } }, "targetAxis": "BOTTOM_AXIS" }, { "series": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 6, "startColumnIndex": 2, "endColumnIndex": 3 } ] } }, "targetAxis": "BOTTOM_AXIS" }, { "series": { "sourceRange": { "sources": [ { "sheetId": SOURCE_SHEET_ID, "startRowIndex": 0, "endRowIndex": 6, "startColumnIndex": 3, "endColumnIndex": 4 } ] } }, "targetAxis": "BOTTOM_AXIS" } ], "headerCount": 1 } } } } ] }

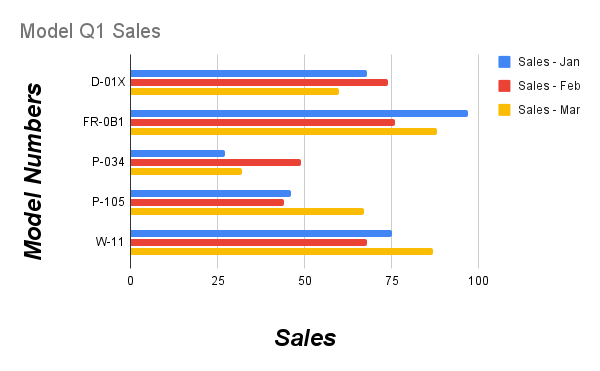

Setelah permintaan, diagram akan terlihat seperti ini:
Memindahkan atau mengubah ukuran diagram
Contoh kode
spreadsheets.batchUpdate
berikut menunjukkan cara menggunakan
UpdateEmbeddedObjectPositionRequest
untuk memindahkan dan mengubah ukuran diagram. Setelah permintaan, diagram yang ditentukan oleh CHART_ID
adalah:
- Disematkan ke sel A5 sheet aslinya.
- Diimbangi ke arah X sebesar 100 piksel.
- Diubah ukurannya menjadi 1200 x 742 piksel (ukuran default untuk diagram adalah 600 x 371 piksel).
Permintaan hanya mengubah properti yang ditentukan dengan parameter fields.
Properti lainnya (seperti offsetYPixels) mempertahankan nilai aslinya.
Protokol permintaan ditampilkan di bawah.
POST https://sheets.googleapis.com/v4/spreadsheets/SPREADSHEET_ID:batchUpdate
{
"requests": [
{
"updateEmbeddedObjectPosition": {
"objectId": CHART_ID,
"newPosition": {
"overlayPosition": {
"anchorCell": {
"rowIndex": 4,
"columnIndex": 0
},
"offsetXPixels": 100,
"widthPixels": 1200,
"heightPixels": 742
}
},
"fields": "anchorCell(rowIndex,columnIndex),offsetXPixels,widthPixels,heightPixels"
}
}
]
}Membaca data diagram
Contoh kode berikut menunjukkan cara mendapatkan data diagram dari spreadsheet.spreadsheets.get Parameter kueri fields menentukan bahwa hanya data diagram yang akan ditampilkan.
Respons terhadap panggilan metode ini adalah
spreadsheet
objek, yang berisi array objek
sheet.
Diagram apa pun yang ada di sheet direpresentasikan dalam objek
sheet.
Jika kolom respons ditetapkan ke nilai default, kolom tersebut akan dihilangkan dari respons.
Dalam contoh ini, sheet pertama (SOURCE_SHEET_ID) tidak memiliki diagram apa pun, sehingga pasangan kurung kurawal kosong akan ditampilkan. Sheet kedua memiliki diagram yang dibuat oleh Menambahkan diagram kolom, dan tidak ada yang lain.
Protokol permintaan ditampilkan di bawah.
GET https://sheets.googleapis.com/v4/spreadsheets/SPREADSHEET_ID?fields=sheets(charts)
{ "sheets": [ {}, { "charts": [ { "chartId": CHART_ID, "position": { "sheetId": SHEET_ID }, "spec": { "basicChart": { "axis": [ { "format": { "bold": false, "italic": false }, "position": "BOTTOM_AXIS", "title": "Model Numbers" }, { "format": { "bold": false, "italic": false }, "position": "LEFT_AXIS", "title": "Sales" } ], "chartType": "COLUMN", "domains": [ { "domain": { "sourceRange": { "sources": [ { "endColumnIndex": 1 "endRowIndex": 7, "sheetId": SOURCE_SHEET_ID, "startColumnIndex": 0, "startRowIndex": 0, } ] } } } ], "legendPosition": "BOTTOM_LEGEND", "series": [ { "series": { "sourceRange": { "sources": [ { "endColumnIndex": 2, "endRowIndex": 7, "sheetId": SOURCE_SHEET_ID, "startColumnIndex": 1, "startRowIndex": 0, } ] } }, "targetAxis": "LEFT_AXIS" }, { "series": { "sourceRange": { "sources": [ { "endColumnIndex": 3, "endRowIndex": 7, "sheetId": SOURCE_SHEET_ID, "startColumnIndex": 2, "startRowIndex": 0, } ] } }, "targetAxis": "LEFT_AXIS" }, { "series": { "sourceRange": { "sources": [ { "endColumnIndex": 4, "endRowIndex": 7, "sheetId": SOURCE_SHEET_ID, "startColumnIndex": 3, "startRowIndex": 0, } ] } }, "targetAxis": "LEFT_AXIS" } ] }, "hiddenDimensionStrategy": "SKIP_HIDDEN_ROWS_AND_COLUMNS", "title": "Model Q1 Sales", }, } ] } ] }
