Especificación del accesorio de red de Localizador

v1.3

La especificación de accesorios de la red de Localizador (FHN) define un enfoque encriptado de extremo a extremo para hacer un seguimiento de los dispositivos de baliza Bluetooth de bajo consumo (BLE). En esta página, se describe la FHN como una extensión de la especificación de Fast Pair. Los proveedores deben habilitar esta extensión si tienen dispositivos compatibles con FHN y desean habilitar el seguimiento de la ubicación para esos dispositivos.

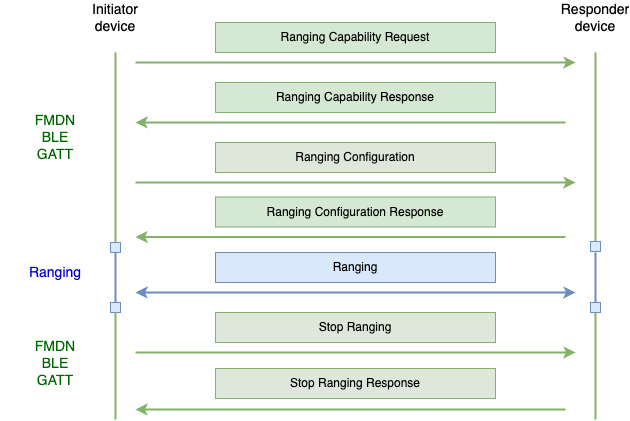

Especificación de GATT

Se debe agregar una característica de atributos genéricos (GATT) adicional al servicio de Fast Pair con la siguiente semántica:

Característica del servicio de Vinculación rápida Encriptado Permisos UUID
Acciones de baliza No Leer, escribir y notificar FE2C1238-8366-4814-8EB0-01DE32100BEA

Tabla 1: Características del servicio de Vinculación rápida para FHN.

Autenticación

Las operaciones que requiere esta extensión se realizan como una operación de escritura, protegida por un mecanismo de desafío-respuesta. Antes de realizar cualquier operación, se espera que el Seeker realice una operación de lectura desde la característica de la tabla 1, lo que genera un búfer con el siguiente formato:

Octeto Tipo de datos Descripción Valor
0 uint8 Número de versión principal del protocolo 0x01
1 - 8 array de bytes Nonce aleatorio único varía

Cada operación de lectura debe generar un nonce diferente, y un solo nonce debe ser válido solo para una operación. El nonce se debe invalidar incluso si la operación falló.

Luego, el buscador calcula una clave de autenticación de un solo uso para usar en una solicitud de escritura posterior. La clave de autenticación se calcula como se describe en las tablas 2 a 5. Según la operación que se solicite, el buscador demuestra conocimiento de una o más de las siguientes claves:

Operaciones

El formato de los datos escritos en la característica se proporciona en las tablas 2 a 5. Cada una de las operaciones se analiza con más detalle más adelante en esta sección.

Octeto Tipo de datos Descripción Valor
0 uint8 ID de datos
  • 0x00: Lee los parámetros de baliza
  • 0x01: Lee el estado de aprovisionamiento
  • 0x02: Establece la clave de identidad efímera
  • 0x03: Borra la clave de identidad efímera
1 uint8 Longitud de los datos varía
2 a 9 array de bytes Clave de autenticación de un solo uso Los primeros 8 bytes de HMAC-SHA256(account key, protocol major version number || the last nonce read from the characteristic || data ID || data length || additional data)
10, var array de bytes Datos adicionales
  • 0x00: n/a
  • 0x01: n/a
  • 0x02: 32 bytes que son la clave de identidad efímera, encriptada con AES-ECB-128 con la clave de la cuenta. Si el proveedor ya tiene un conjunto de claves de identidad efímeras, también envía los primeros 8 bytes de SHA256(current ephemeral identity key || the last nonce read from the characteristic).
  • 0x03: Los primeros 8 bytes de SHA256(ephemeral identity key || the last nonce read from the characteristic)

Tabla 2: Solicitud de aprovisionamiento de baliza.

Octeto Tipo de datos Descripción Valor
0 uint8 ID de datos 0x04: Leer la clave de identidad efímera con el consentimiento del usuario
1 uint8 Longitud de los datos 0x08
2 a 9 array de bytes Clave de autenticación de un solo uso Los primeros 8 bytes de HMAC-SHA256(recovery key, protocol major version number || the last nonce read from the characteristic || data ID || data length)

Tabla 3: Solicitud de recuperación de la clave de aprovisionamiento de baliza.

Octeto Tipo de datos Descripción Valor
0 uint8 ID de datos
  • 0x05: Ring
  • 0x06: Lee el estado de llamada
1 uint8 Longitud de los datos varía
2 a 9 array de bytes Clave de autenticación de un solo uso Los primeros 8 bytes de HMAC-SHA256(ring key, protocol major version number || the last nonce read from the characteristic || data ID || data length || additional data)
10, var array de bytes Datos adicionales
  • 0x05: 4 bytes que indican el estado de llamada, la duración de la llamada y el volumen de la llamada.
  • 0x06: n/a

Tabla 4: Solicitud de llamada.

Octeto Tipo de datos Descripción Valor
0 uint8 ID de datos
  • 0x07: Activa el modo de protección contra seguimiento no deseado
  • 0x08: Desactiva el modo de protección contra seguimiento no deseado
1 uint8 Longitud de los datos varía
2 a 9 array de bytes Clave de autenticación de un solo uso Los primeros 8 bytes de HMAC-SHA256(unwanted tracking protection key, protocol major version number || the last nonce read from the characteristic || data ID || data length || additional data)
10, var array de bytes Datos adicionales
  • 0x07: 1 byte de marcas de control (opcional)
  • 0x08: Los primeros 8 bytes de SHA256(ephemeral identity key || the last nonce read from the characteristic)

Tabla 5: Solicitud de protección contra rastreo no deseado.

Las escrituras exitosas activan las notificaciones que se indican en la tabla 6.

Las notificaciones con un ID de datos distinto de 0x05: Cambio de estado de llamada se deben enviar antes de que se complete la transacción de escritura que activa la notificación, es decir, antes de que se envíe una PDU de respuesta para la solicitud de escritura.

Octeto Tipo de datos Descripción Valor
0 uint8 ID de datos
  • 0x00: Lee los parámetros de baliza
  • 0x01: Lee el estado de aprovisionamiento
  • 0x02: Establece la clave de identidad efímera
  • 0x03: Borra la clave de identidad efímera
  • 0x04: Leer la clave de identidad efímera con el consentimiento del usuario
  • 0x05: Cambio de estado del timbre
  • 0x06: Lee el estado de llamada
  • 0x07: Activa el modo de protección contra seguimiento no deseado
  • 0x08: Desactiva el modo de protección contra seguimiento no deseado
1 uint8 Longitud de los datos varía
2 a 9 array de bytes Autenticación Detalles por operación
10, var array de bytes Datos adicionales
  • 0x00: 8 bytes que indican la potencia de transmisión, el valor del reloj, el método de encriptación y las capacidades de llamada, encriptados con AES-ECB-128 con la clave de la cuenta (con ceros a la derecha)
  • 0x01: 1 byte que indica el estado de aprovisionamiento, seguido del ID efímero actual (20 o 32 bytes) si corresponde
  • 0x04: 32 bytes que son la clave de identidad efímera, encriptada con AES-ECB-128 con la clave de la cuenta
  • 0x05: 4 bytes que indican el nuevo estado y el activador del cambio
  • 0x06: 3 bytes que indican los componentes que están sonando activamente y la cantidad de decísegundos restantes para que suene
  • Otros IDs de datos usan datos adicionales vacíos

Tabla 6: Respuesta del servicio de balizas.

En la tabla 7, se enumeran los posibles códigos de error de GATT que muestran las operaciones.

Código Descripción Notas
0x80 Sin autenticar Se devuelve en respuesta a una solicitud de escritura cuando falla la autenticación (incluido el caso en el que se usó un nonce anterior).
0x81 Valor no válido Se devuelve cuando se proporciona un valor no válido o los datos recibidos tienen una cantidad inesperada de bytes.
0x82 No hay consentimiento del usuario Se devuelve en respuesta a una solicitud de escritura con el ID de datos 0x04: Leer la clave de identidad efímera con el consentimiento del usuario cuando el dispositivo no está en modo de vinculación.

Tabla 7: Códigos de error de GATT.

Leer el parámetro de la baliza

El buscador puede consultar al proveedor sobre los parámetros de la baliza realizando una operación de escritura en la característica que consta de una solicitud de la tabla 2 con el ID de datos 0x00. El proveedor verifica que la clave de autenticación única proporcionada coincida con alguna de las claves de la cuenta almacenadas en el dispositivo.

Si la verificación falla, el proveedor devuelve un error de no autenticación.

Si la operación se realiza correctamente, el proveedor envía una notificación con una respuesta de la tabla 6 con el ID de datos 0x00. El proveedor construye el segmento de datos de la siguiente manera:

Octeto Tipo de datos Descripción Valor
0 uint8 Potencia calibrada Potencia calibrada recibida a 0 m (un valor en el rango [-100, 20]). Se representa como un número entero firmado, con una resolución de 1 dBm.
1 a 4 uint32 Valor del reloj Es el valor actual del reloj en segundos (big endian).
5 uint8 Selección de curvas La curva elíptica que se usa para la encriptación:
  • 0x00 (predeterminado): SECP160R1
  • 0x01: SECP256R1 (requiere publicidad extendida)
6 uint8 Componentes Cantidad de componentes que pueden sonar:
  • 0x00: Indica que el dispositivo no puede sonar.
  • 0x01: Indica que solo un componente puede sonar.
  • 0x02: Indica que dos componentes, los auriculares izquierdo y derecho, pueden sonar de forma independiente.
  • 0x03: Indica que tres componentes (los auriculares izquierdo y derecho, y el estuche) pueden sonar de forma independiente.
7 uint8 Capacidades de llamadas Las opciones compatibles son las siguientes:
  • 0x00: La selección del volumen de llamada no está disponible.
  • 0x01: Selección de volumen de llamada disponible. Si se configura, el proveedor debe aceptar y controlar 3 niveles de volumen, como se indica en Operación de anillo.
8-15 array de bytes Padding Es el relleno con ceros para la encriptación AES.

Los datos deben encriptarse con AES-ECB-128 y la clave de la cuenta que se usa para autenticar la solicitud.

El segmento de autenticación se define como los primeros 8 bytes de HMAC-SHA256(account key, protocol major version number || the last nonce read from the characteristic || data ID || data length || additional data after encryption || 0x01).

Leer el estado de aprovisionamiento de la baliza

El buscador puede consultar al proveedor sobre el estado de aprovisionamiento de la baliza realizando una operación de escritura en la característica que consta de una solicitud de la tabla 2 con el ID de datos 0x01. El proveedor verifica que la clave de autenticación única proporcionada coincida con alguna de las claves de la cuenta almacenadas en el dispositivo.

Si la verificación falla, el proveedor devuelve un error de no autenticación.

Si la operación se realiza correctamente, el proveedor envía una notificación con una respuesta de la tabla 6 con el ID de datos 0x01. El proveedor construye el segmento de datos de la siguiente manera:

Octeto Tipo de datos Descripción Valor
0 uint8 Estado de aprovisionamiento Es una máscara de bits que tiene los siguientes valores:
  • Bit 1 (0x01): Se establece si se configura una clave de identidad efímera para el dispositivo.
  • Bit 2 (0x02): Se establece si la clave de autenticación de un solo uso proporcionada coincide con la clave de la cuenta del propietario.
1 a 20 o 32 array de bytes Identificador efímero actual 20 o 32 bytes (según el método de encriptación que se use) que indican el ID efímero actual que anuncia la baliza, si se configuró uno para el dispositivo.

El segmento de autenticación se define como los primeros 8 bytes de HMAC-SHA256(account key, protocol major version number || the last nonce read from the characteristic || data ID || data length || additional data || 0x01).

Cómo establecer una clave de identidad efímera

Para aprovisionar un proveedor no aprovisionado como baliza de FHN o cambiar la clave de identidad efímera de un proveedor ya aprovisionado, el buscador realiza una operación de escritura en la característica que consiste en una solicitud de la tabla 2 con el ID de datos 0x02. El proveedor verifica lo siguiente:

  • La clave de autenticación única proporcionada coincide con la clave de la cuenta del propietario.
  • Si se proporcionó un hash de una clave de identidad efímera, el hash de la clave de identidad efímera coincide con la clave de identidad efímera actual.
  • Si no se proporcionó un hash de una clave de identidad efímera, verifica que el proveedor no se haya aprovisionado ya como baliza de FHN.

Si la verificación falla, el proveedor devuelve un error de no autenticación.

Si la operación se realiza correctamente, la clave de identidad efímera se recupera desencriptándola con AES-ECB-128 usando la clave de la cuenta coincidente. La clave debe persistir en el dispositivo y, a partir de ese momento, el proveedor debe comenzar a anunciar los fotogramas de FHN. La nueva clave de identidad efímera entra en vigencia inmediatamente después de que se cierra la conexión BLE. El proveedor notifica con una respuesta de la tabla 6 con el ID de datos 0x02.

El segmento de autenticación se define como los primeros 8 bytes de HMAC-SHA256(account key, protocol major version number || the last nonce read from the characteristic || data ID || data length || 0x01).

Borra la clave de identidad efímera

Para desaprovisionar la parte de baliza del proveedor, el buscador realiza una operación de escritura en la característica, que consiste en una solicitud de la tabla 2 con el ID de datos 0x03. El proveedor verifica lo siguiente:

  • La clave de autenticación única proporcionada coincide con la clave de la cuenta del propietario.
  • La clave de identidad efímera con hash coincide con la clave de identidad efímera actual.

Si el proveedor no se aprovisiona como baliza de FHN o falla la verificación, se muestra un error de no autenticación.

Si la operación se realiza correctamente, el proveedor olvidará la clave y dejará de anunciar fotogramas de FHN. El proveedor notifica con una respuesta de la tabla 6 con el ID de datos 0x03. El segmento de autenticación se define como los primeros 8 bytes de HMAC-SHA256(account key, protocol major version number || the last nonce read from the characteristic || data ID || data length || 0x01).

Cómo leer la clave de identidad efímera con el consentimiento del usuario

Esta opción solo está disponible para recuperar una llave perdida, ya que el buscador solo la almacena de forma local. Por lo tanto, esta capacidad solo está disponible cuando el dispositivo está en modo de vinculación o durante un tiempo limitado después de que se presionó un botón físico en el dispositivo (lo que constituye el consentimiento del usuario).

El buscador debe almacenar la clave de recuperación en el backend para poder recuperar la clave de texto no encriptado, pero no almacena la EIK en sí.

Para leer la EIK, el buscador realiza una operación de escritura en la característica, que consiste en una solicitud de la tabla 3 con el ID de datos 0x04. El proveedor verifica lo siguiente:

  • La clave de recuperación hasheada coincide con la clave de recuperación esperada.
  • El dispositivo está en modo de recuperación de EIK.

Si la verificación falla, el proveedor devuelve un error de no autenticación.

Si el dispositivo no está en modo de vinculación, el proveedor devuelve un error de No User Consent.

Si la operación se realiza correctamente, el proveedor envía una notificación con una respuesta de la tabla 6 que incluye el ID de datos 0x04.

El segmento de autenticación se define como los primeros 8 bytes de HMAC-SHA256(recovery key, protocol major version number || the last nonce read from the characteristic || data ID || data length || additional data || 0x01).

Operación de timbre

El buscador puede pedirle al proveedor que reproduzca un sonido realizando una operación de escritura en la característica, que consiste en una solicitud de la tabla 4 con el ID de datos 0x05. El proveedor construye el segmento de datos de la siguiente manera:

Octeto Tipo de datos Descripción Valor
0 uint8 Operación de timbre Es una máscara de bits que tiene los siguientes valores:
  • Bit 1 (0x01): Hacer sonar auricular derecho
  • Bit 2 (0x02): Hacer sonar auricular izquierdo
  • Bit 3 (0x04): Estuche del anillo
  • 0xFF: Suenan todos los componentes
  • 0x00: Detener el sonido
1 - 2 uint16 Tiempo de espera Es el tiempo de espera en decisegundos. No debe ser cero ni mayor que el equivalente a 10 minutos.
El proveedor usa este valor para determinar cuánto tiempo debe sonar antes de silenciarse. El tiempo de espera anula el que ya está en efecto si algún componente del dispositivo ya está sonando.

Si la operación de llamada se establece en 0x00, se ignora el tiempo de espera.
3 uint8 Volumen
  • 0x00: Predeterminado
  • 0x01: Baja
  • 0x02: Medio
  • 0x03: Alto
El significado exacto de estos valores depende de la implementación.

Al recibir la solicitud, el Proveedor verifica lo siguiente:

  • La clave de autenticación única proporcionada coincide con la clave del dispositivo.
  • El estado solicitado coincide con los componentes que pueden sonar.

Si el proveedor no se aprovisiona como baliza de FHN o falla la verificación, se muestra un error de no autenticación. Sin embargo, si el proveedor tiene activa la protección contra seguimiento no deseado, y la solicitud de protección contra seguimiento no deseado que activó la protección tenía activado el parámetro de omisión de autenticación de llamada, el proveedor debe omitir esa verificación. El buscador aún debe proporcionar los datos de autenticación, pero se pueden establecer en un valor arbitrario.

Cuando comienza o finaliza el timbre, se envía una notificación como se indica en la tabla 6 con el ID de datos 0x05. El contenido de la notificación se define de la siguiente manera:

Octeto Tipo de datos Descripción Valor
0 uint8 Estado de llamada
  • 0x00: Iniciado
  • 0x01: No se pudo iniciar o detener (todos los componentes solicitados están fuera del rango)
  • 0x02: Detenido (se agotó el tiempo de espera)
  • 0x03: Detenido (presión del botón)
  • 0x04: Detenido (solicitud de GATT)
1 uint8 Componentes de llamada Es una máscara de bits de los componentes que están sonando activamente, según se define en la solicitud.
2 a 3 uint16 Tiempo de espera Es el tiempo restante para que suene el teléfono en decísegundos. Si el dispositivo dejó de sonar, se debe devolver 0x0000.

El segmento de autenticación se define como los primeros 8 bytes de HMAC-SHA256(ring key, protocol major version number || the nonce used to initiate the ringing command || data ID || data length || additional data || 0x01).

Si el dispositivo ya está en el estado de llamada solicitado cuando se recibe una solicitud para llamar o detener la llamada, el proveedor debe enviar una notificación con un estado de llamada o 0x00: Started o 0x04: Stopped (solicitud de GATT), respectivamente. Esta solicitud anula los parámetros del estado existente, de modo que se pueda extender la duración del timbre.

Si el proveedor tiene un botón físico (o si el sensor táctil está habilitado), ese botón debe detener la función de llamada si se presiona mientras la llamada está activa.

Obtén el estado de llamada del balizamiento

Para obtener el estado de llamada del baliza, el buscador realiza una operación de escritura en la característica, que consiste en una solicitud de la tabla 4 con el ID de datos 0x06. El proveedor verifica que la clave de autenticación de un solo uso proporcionada coincida con la clave del anillo.

Si el proveedor no se aprovisiona como baliza de FHN o si falla la verificación, el proveedor devuelve un error de no autenticación.

Si la operación se realiza correctamente, el proveedor envía una notificación con una respuesta de la tabla 6 con el ID de datos 0x06. El proveedor construye el segmento de datos de la siguiente manera:

Octeto Tipo de datos Descripción Valor
0 uint8 Componentes de llamada Son los componentes que están sonando activamente, según se define en la solicitud de llamada.
1 - 2 uint16 Tiempo de espera Es el tiempo restante para que suene el teléfono en decísegundos. Ten en cuenta que, si el dispositivo no está sonando, se debe devolver 0x0000.

El segmento de autenticación se define como los primeros 8 bytes de HMAC-SHA256 (ring key, protocol major version number || the last nonce read from the characteristic || data ID || data length || additional data || 0x01).

Modo de protección contra rastreo no deseado

El modo de protección contra seguimiento no deseado tiene como objetivo permitir que cualquier cliente identifique dispositivos abusivos sin comunicación con el servidor. De forma predeterminada, el proveedor debe rotar todos los identificadores como se describe en Rotación de ID. El servicio de Localizador puede retransmitir una solicitud de activación del modo de protección contra rastreo no deseada a través de la red de Localizador. De esta manera, el servicio hace que el proveedor use temporalmente una dirección MAC fija, lo que permite que los clientes detecten el dispositivo y adviertan al usuario sobre un posible rastreo no deseado.

Para activar o desactivar el modo de protección de seguimiento no deseado de la baliza, el buscador realiza una operación de escritura en la característica, que consiste en una solicitud de la tabla 5 con el ID de datos 0x07 o 0x08, respectivamente.

Cuando se habilita el modo de protección contra seguimiento no deseado

El proveedor construye el segmento de datos de la siguiente manera:

Octeto Tipo de datos Descripción Valor
0 uint8 Marcas de control
  • 0x01: Omitir la autenticación de llamada. Cuando se configura, las solicitudes de llamada no se autentican mientras se está en el modo de protección contra seguimiento no deseado.
Si no se establece ninguna marca (el byte es todo ceros), es válido omitir la sección de datos por completo y enviar una sección de datos vacía.
Las marcas solo están vigentes hasta que se desactiva el modo de protección contra seguimiento no deseado.

El proveedor verifica que la clave de autenticación de un solo uso proporcionada coincida con la clave de protección contra seguimiento no deseado. Si el proveedor no se aprovisiona como baliza de FHN o falla la verificación, se muestra un error de no autenticación.

Cuando se activa el modo de protección contra seguimiento no deseado, el balizamiento debe reducir la frecuencia de rotación de la dirección MAC privada a una vez cada 24 horas. El identificador efímero anunciado debe seguir rotando como de costumbre. El tipo de fotograma debe establecerse en 0x41. El estado también se refleja en la sección hashed flags.

Cuándo inhabilitar el modo de protección contra seguimiento no deseado

El proveedor verifica lo siguiente:

  • La clave de autenticación de un solo uso proporcionada coincide con la clave de protección contra el seguimiento no deseado.
  • La clave de identidad efímera con hash coincide con la clave de identidad efímera actual.

Si el proveedor no se aprovisiona como baliza de FHN o falla la verificación, el proveedor devuelve un error de no autenticación.

Cuando se desactiva el modo de protección contra seguimiento no deseado, el beacon debería comenzar a rotar la dirección MAC a una velocidad normal nuevamente, sincronizada con la rotación del identificador efímero. El tipo de trama debe volver a establecerse en 0x40. El estado también se refleja en la sección Marcas con hash.

Si la operación se realiza correctamente, el proveedor envía una notificación con una respuesta de la tabla 6 que incluye el ID de datos 0x07 o 0x08.

El segmento de autenticación se define como los primeros 8 bytes de HMAC-SHA256(unwanted tracking protection key, protocol major version number || the last nonce read from the characteristic || data ID || data length || 0x01).

Marcos anunciados

Después del aprovisionamiento, se espera que el proveedor anuncie los fotogramas de FHN al menos una vez cada 2 segundos. Si se anuncian tramas de Vinculación rápida, el proveedor debe intercalar las tramas de FHN dentro de los anuncios normales de Vinculación rápida. Por ejemplo, cada dos segundos, el proveedor debe anunciar siete anuncios de Fast Pair y un anuncio de FHN.

La potencia de transmisión de Bluetooth conducida para los anuncios de FHN debe establecerse en al menos 0 dBm.

El marco de FHN contiene una clave pública que usan los clientes compatibles para encriptar los informes de ubicación que contribuyen a la red de colaboración colectiva. Hay dos tipos de claves de curva elíptica disponibles: una clave de 160 bits que se adapta a los marcos heredados de BLE 4 o una clave de 256 bits que requiere BLE 5 con capacidades de publicidad extendidas. La implementación del proveedor determina qué curva se usa.

Un fotograma de FHN se estructura de la siguiente manera.

Octeto Valor Descripción
0 0x02 Longitud
1 0x01 Valor del tipo de datos de marcas
2 0x06 Datos de marcas
3 0x18 o 0x19 Longitud
4 0x16 Valor del tipo de datos de los datos de servicio
5 0xAA UUID de servicio de 16 bits
6 0xFE …
7 0x40 o 0x41 Tipo de fotograma de FHN con indicación del modo de protección contra seguimiento no deseado
8..27 Identificador efímero de 20 bytes
28 Marcas con hash

Tabla 8: Frame de FHN que admite una curva de 160 bits.

En la tabla 9, se muestran los desplazamientos y los valores de bytes para una curva de 256 bits.

Octeto Valor Descripción
0 0x02 Longitud
1 0x01 Valor del tipo de datos de marcas
2 0x06 Datos de marcas
3 0x24 o 0x25 Longitud
4 0x16 Valor del tipo de datos de los datos de servicio
5 0xAA UUID de servicio de 16 bits
6 0xFE …
7 0x40 o 0x41 Tipo de fotograma de FHN con indicación del modo de protección contra seguimiento no deseado
8..39 Identificador efímero de 32 bytes
40 Marcas con hash

Tabla 9: Frame de FHN que admite una curva de 256 bits.

Cálculo del identificador efímero (EID)

Se genera un número aleatorio encriptando la siguiente estructura de datos con AES-ECB-256 y la clave de identidad efímera:

Octeto Campo Descripción
0 - 10 Padding Valor = 0xFF
11 K Exponente del período de rotación
12 a 15 TS[0]…TS[3] Contador de tiempo de baliza, en formato big-endian de 32 bits. Se borran los bits menos significativos.
16 - 26 Padding Valor = 0x00
27 K Exponente del período de rotación
28 - 31 TS[0]…TS[3] Contador de tiempo de baliza, en formato big-endian de 32 bits. Se borran los bits menos significativos.

Tabla 10: Construcción de un número pseudoaleatorio.

El resultado de este cálculo es un número de 256 bits, que se denota como r'.

Para el resto del cálculo, se usan SECP160R1 o SECP256R1 para las operaciones criptográficas de curva elíptica. Consulta las definiciones de curvas en SEC 2: Recommended Elliptic Curve Domain Parameters, que define Fp, n y G a los que se hace referencia a continuación.

Ahora, r' se proyecta en el campo finito Fp calculando r = r' mod n. Por último, calcula R = r * G, que es un punto en la curva que representa la clave pública que se usa. La baliza anuncia Rx, que es la coordenada x de R, como su identificador efímero.

Marcas con hash

El campo de marcas hash se calcula de la siguiente manera (los bits se referencian del más significativo al menos significativo):

  • Bits del 0 al 4: Reservados (establecidos en ceros).
  • Los bits 5 y 6 indican el nivel de batería del dispositivo de la siguiente manera:
    • 00: No se admite la indicación del nivel de batería
    • 1: Nivel de batería normal
    • 10: Nivel de batería bajo
    • 11: Nivel de batería extremadamente bajo (pronto se deberá reemplazar la batería)
  • El bit 7 se establece en 1 si la baliza está en el modo de protección contra seguimiento no deseado y en 0 en caso contrario.

Para producir el valor final de este byte, se realiza una operación XOR con el byte menos significativo de SHA256(r).

Ten en cuenta que r debe estar alineado con el tamaño de la curva. Agrega ceros como bits más significativos si su representación es más corta que 160 o 256 bits, o bien trunca los bits más significativos si su representación es más larga que 160 o 256 bits.

Si la baliza no admite la indicación del nivel de batería y no está en el modo de protección contra seguimiento no deseado, se permite omitir este byte por completo del anuncio.

Encriptación con EID

Para encriptar un mensaje m, un observador (que leyó Rx desde la baliza) haría lo siguiente:

  1. Elige un número aleatorio s en Fp, como se define en la sección Cálculo del EID.
  2. Compute S = s * G.
  3. Calcula R = (Rx, Ry) sustituyendo en la ecuación de la curva y eligiendo un valor Ry arbitrario entre los resultados posibles.
  4. Calcula la clave AES de 256 bits k = HKDF-SHA256((s * R)x), donde (s * R)x es la coordenada x del resultado de la multiplicación de la curva. No se especificó la sal.
  5. Sean URx y LRx los 80 bits superiores e inferiores de Rx, respectivamente, en formato big-endian. De manera similar, define USx y LSx para S.
  6. Compute nonce = LRx || LSx.
  7. Compute (m’, tag) = AES-EAX-256-ENC(k, nonce, m).
  8. Envía (URx, Sx, m’, tag) al propietario, posiblemente a través de un servicio remoto no confiable.

Desencriptación de valores encriptados con el EID

El cliente del propietario, que posee la EIK y el exponente del período de rotación, desencripta el mensaje de la siguiente manera:

  1. Dado URx, obtén el valor del contador de tiempo de baliza en el que se basa URx. Esto lo puede hacer el cliente del propietario calculando los valores de Rx para los valores del contador de tiempo de baliza del pasado reciente y el futuro cercano.
  2. Dado el valor del contador de tiempo de baliza en el que se basa URx, calcula el valor anticipado de r como se define en la sección Cálculo del EID.
  3. Calcula R = r * G y verifica que coincida con el valor de URx proporcionado por el avistador.
  4. Calcula S = (Sx, Sy) sustituyendo en la ecuación de la curva y eligiendo un valor Sy arbitrario entre los resultados posibles.
  5. Calcula k = HKDF-SHA256((r * S)x), donde (r * S)x es la coordenada x del resultado de la multiplicación de la curva.
  6. Compute nonce = LRx || LSx.
  7. Compute m = AES-EAX-256-DEC(k, nonce, m’, tag).

Rotación de ID

Se debe usar una dirección BLE resoluble (RPA) o no resoluble (NRPA) para anunciar tramas de FHN. Se requiere RPA para los dispositivos LE Audio (LEA) y se recomienda para otros dispositivos, con la excepción de los dispositivos de rastreo que no usan vinculación.

El anuncio de Vinculación rápida, el anuncio de FHN y las direcciones BLE correspondientes deben rotar al mismo tiempo. En promedio, la rotación debe ocurrir cada 1,024 segundos. El punto preciso en el que la baliza comienza a anunciar el nuevo identificador debe ser aleatorio dentro de la ventana.

El enfoque recomendado para aleatorizar el tiempo de rotación es establecerlo en el próximo tiempo de rotación previsto (si no se aplicó ninguna aleatorización) más un factor de tiempo aleatorio positivo en el rango de 1 a 204 segundos.

Cuando el dispositivo está en el modo de protección contra rastreo no deseado, la dirección BLE del anuncio de FHN debe ser fija, pero el RPA del anuncio no detectable de FP (como Fast Pair) debe seguir rotando. Es aceptable usar direcciones diferentes para los distintos protocolos.

Recuperación ante cortes de energía

La resolución del identificador efímero está estrechamente vinculada a su valor de reloj en el momento del anuncio, por lo que es importante que el proveedor pueda recuperar su valor de reloj si hay una pérdida de energía. Se recomienda que el proveedor escriba el valor actual del reloj en la memoria no volátil al menos una vez al día y que, en el momento del inicio, el proveedor verifique la NVM para ver si hay un valor presente desde el cual inicializar. Los resolutores del identificador efímero implementarían la resolución durante un período suficiente para permitir tanto una desviación razonable del reloj como este tipo de recuperación ante pérdida de energía.

Los proveedores deben seguir haciendo todo lo posible para minimizar las desviaciones del reloj, ya que el período de resolución es limitado. Se debe implementar al menos un método adicional de sincronización del reloj (tramas de Fast Pair no detectables de publicidad o implementación del flujo de mensajes).

Lineamientos para la implementación de la Vinculación rápida

En esta sección, se describen los aspectos especiales de la implementación de Fast Pair en los proveedores que admiten FHN.

Lineamientos específicos para la etiqueta de ubicación

  • Si el proveedor se vinculó, pero no se aprovisionó la FHN en un plazo de 5 minutos (o si se aplicó una actualización OTA mientras el dispositivo estaba vinculado, pero no se aprovisionó la FHN), el proveedor debe volver a su configuración de fábrica y borrar las claves de la cuenta almacenadas.
  • Después de que se vincula el proveedor, no debe cambiar su dirección MAC hasta que se aprovisione la FHN o hasta que transcurran 5 minutos.
  • Si se borra la clave de identidad efímera del dispositivo, este debe restablecer la configuración de fábrica y borrar también las claves de la cuenta almacenadas.
  • El proveedor debe rechazar los intentos normales de vinculación por Bluetooth y aceptar solo la vinculación con Fast Pair.
  • El proveedor debe incluir un mecanismo que permita a los usuarios detener temporalmente la publicidad sin restablecer la configuración de fábrica del dispositivo (por ejemplo, presionando una combinación de botones).
  • Después de una pérdida de energía, el dispositivo debe anunciar tramas de Vinculación rápida no detectables hasta la siguiente invocación de read beacon parameters. Esto permite que el buscador detecte el dispositivo y sincronice el reloj, incluso si se produjo una desviación significativa del reloj.
  • Cuando se anuncian marcos de Vinculación rápida no detectables, no se deben habilitar las indicaciones de la IU.
  • Los marcos de Fast Pair detectables no se deben anunciar mientras el proveedor esté aprovisionado para FHN.
  • El proveedor no debe exponer información de identificación de manera no autenticada (p.ej., nombres o identificadores).

Lineamientos específicos para dispositivos Bluetooth clásicos

En esta sección, se describen los aspectos especiales de los dispositivos Bluetooth clásicos que admiten FHN.

Aprovisionamiento de FHN de dispositivos ya vinculados

El proveedor no siempre se aprovisiona para FHN cuando se vincula con el buscador, sino un tiempo después. En ese caso, es posible que el proveedor no tenga una dirección MAC de BLE actualizada que se requiera para establecer una conexión GATT. El proveedor debe admitir al menos una de las siguientes formas para que el buscador obtenga su dirección BLE mientras ya está vinculado:

  • El proveedor puede anunciar periódicamente los datos de la cuenta de Fast Pair que permiten que el buscador encuentre su dirección BLE a través de un análisis de BLE.
    Este enfoque es adecuado para los proveedores que no implementan el flujo de mensajes.
  • El proveedor puede proporcionar estos datos a través del flujo de mensajes de Vinculación rápida a través de Bluetooth clásico.
    Este enfoque es adecuado para los proveedores que no anuncian marcos de Vinculación rápida mientras están conectados al buscador a través de Bluetooth.

Admitir ambos enfoques aumenta las probabilidades de que el usuario pueda aprovisionar el dispositivo para la FHN.

Flujo de mensajes de Vinculación rápida

El proveedor puede implementar el flujo de mensajes de Vinculación rápida y usarlo para notificar al buscador sobre la información del dispositivo. La implementación del flujo de mensajes habilita ciertas funciones, como se describe en esta sección.

El proveedor debe enviar mensajes de información del dispositivo una vez cada vez que se establezca el canal RFCOMM de la transmisión de mensajes.

Versión de firmware (código de información del dispositivo 0x09) y capacidad de seguimiento

Cuando una actualización de firmware agrega compatibilidad con FHN al proveedor, un buscador conectado puede notificar al usuario sobre esto y ofrecerle aprovisionarlo. De lo contrario, el usuario debe navegar a la lista de dispositivos Bluetooth de forma manual para iniciar el aprovisionamiento de FHN.

Para permitirlo, el proveedor debe usar la propiedad Versión de firmware (código 0x09) para informar un valor de cadena que represente la versión de firmware. Además, el proveedor debe admitir el protocolo que le permite al buscador conocer los cambios de capacidad debido a las actualizaciones de firmware.

Octeto Tipo de datos Descripción Valor
0 uint8 Evento de información del dispositivo 0x03
1 uint8 Versión de firmware 0x09
2 a 3 uint16 Longitud de datos adicional varía
var array de bytes Cadena de versión varía

Tabla 11: Evento de información del dispositivo: Versión de firmware actualizada.

Al recibir una solicitud de actualización de capacidad (0x0601), si el proveedor habilitó la compatibilidad con el seguimiento de FHN, debe responder como se muestra en la tabla 12.

Octeto Tipo de datos Descripción Valor
0 uint8 Evento de sincronización de capacidad del dispositivo 0x06
1 uint8 Seguimiento de FHN 0x03
2 a 3 uint16 Longitud de datos adicional 0x0007
4 uint8 Estado de aprovisionamiento de FHN 0x00 si no se aprovisionó; 0x01 si se aprovisionó con alguna cuenta
5 - 10 array de bytes Dirección MAC de BLE actual del dispositivo varía

Tabla 12: Evento de sincronización de capacidad del dispositivo: Se agregó la capacidad de seguimiento.

Identificador efímero actual (código 0x0B de información del dispositivo)

El proveedor puede usar el identificador efímero actual (código 0x0B) para informar el EID actual y el valor del reloj cuando se aprovisiona el proveedor para FHN, y sincronizar el buscador en caso de una desviación del reloj (por ejemplo, debido a una batería agotada). De lo contrario, el buscador iniciará una conexión más costosa y menos confiable para este propósito.

Octeto Tipo de datos Descripción Valor
0 uint8 Evento de información del dispositivo 0x03
1 uint8 Identificador efímero actual 0x0B
2 a 3 uint16 Longitud de datos adicional 0x0018 o 0x0024
4 - 7 array de bytes Valor del reloj Ejemplo: 0x13F9EA80
8 a 19 o 31 array de bytes EID actual Ejemplo: 0x1122334455667788990011223344556677889900

Tabla 13: Evento de información del dispositivo: sincronización del reloj.

Restablecer configuración de fábrica

En el caso de los dispositivos que admiten el restablecimiento de la configuración de fábrica, si se realiza este restablecimiento, el proveedor debe dejar de emitir balizas y borrar la clave de identidad efímera y todas las claves de cuenta almacenadas, incluida la clave de cuenta del propietario.

Después de restablecer la configuración de fábrica (de forma manual o programática), el proveedor no debe comenzar a anunciar la Vinculación rápida de inmediato para evitar que el flujo de vinculación comience inmediatamente después de que el usuario borre el dispositivo.

Prevención de rastreo no deseado

Los dispositivos FHN certificados también deben cumplir con los requisitos de la versión de implementación de la especificación multiplataforma para Detectar dispositivos de rastreo de ubicación no deseados (DULT).

Lineamientos pertinentes específicos para FHN para cumplir con las especificaciones de DULT:

  • Cualquier dispositivo compatible con FHN debe estar registrado en la Consola de dispositivos cercanos y tener activada la capacidad "Buscar concentrador".
  • El dispositivo debe implementar el servicio y la característica de accesorio no propietario definidos en la versión de implementación de la especificación de DULT, incluidas las operaciones de Información del accesorio y los Controles de no propietario.
  • Durante el período de compatibilidad con versiones anteriores, según se define en la especificación de DULT, no se realizan cambios en el fotograma publicitado, tal como se define en este documento.
  • El "modo de protección contra seguimiento no deseado" que se define en este documento se correlaciona con el "estado separado" que define la especificación de DULT.
  • Lineamientos para implementar los opcodes de Accessory Information:
    • Get_Product_Data debe devolver el ID del modelo proporcionado por la consola, con ceros a la izquierda para cumplir con el requisito de 8 bytes. Por ejemplo, el ID de modelo 0xFFFFFF se devuelve como 0x0000000000FFFFFF.
    • Get_Manufacturer_Name y Get_Model_Name deben coincidir con los valores proporcionados en la consola.
    • Get_Accessory_Category puede devolver el valor genérico "Rastreador de ubicación" si ninguna otra categoría se ajusta mejor al tipo de dispositivo.
    • Get_Accessory_Capabilities debe indicar la compatibilidad con el timbre y la búsqueda de identificadores BLE.
    • Get_Network_ID debería devolver el identificador de Google (0x02).
  • Lineamientos para implementar el opcode Get_Identifier:
    • La operación solo debe devolver una respuesta válida durante 5 minutos después de que el usuario activó el modo de "identificación", que requiere una combinación de pulsaciones de botones. Una señal visual o de audio debe indicarle al usuario que el proveedor ingresó en ese modo. Las instrucciones específicas del modelo para activar ese modo se deben proporcionar a Google como requisito para la certificación y, al menos, 10 días antes de cualquier actualización o modificación de las instrucciones.
    • La respuesta se construye de la siguiente manera: los primeros 10 bytes del identificador efímero actual, seguidos de los primeros 8 bytes de HMAC-SHA256(recovery key, the truncated current ephemeral identifier).
  • Lineamientos para implementar el identificador a través de NFC:
    • Como URL, usa find-my.googleapis.com/lookup.
    • Como parámetro e, usa la misma respuesta que se construyó para Get_Identifier, codificada en hexadecimal.
    • Como parámetro pid, usa la misma respuesta que se construyó para Get_Product_Data, codificada en hexadecimal.
  • Es obligatorio que el dispositivo incluya un generador de sonido y admita la función de llamada. Según las especificaciones de DULT, el dispositivo de alerta debe emitir un sonido con una sonoridad máxima de 60 fonios como mínimo, según se define en la norma ISO 532-1:2017.
  • Lineamientos para implementar el opcode Sound_Start:
    • El comando debería activar el sonido en todos los componentes disponibles.
    • Se debe usar el volumen máximo admitido.
    • La duración recomendada para el timbre es de 12 segundos.
  • Las etiquetas de localizador deben incluir un mecanismo que permita a los usuarios detener temporalmente la publicidad sin restablecer la configuración de fábrica del dispositivo (por ejemplo, presionando una combinación de botones).
    • Las instrucciones para inhabilitar la función deben estar documentadas en una URL disponible públicamente y proporcionarse a Google como requisito para la certificación y, al menos, 10 días antes de cualquier actualización o modificación de las instrucciones.
    • La URL debe admitir la localización. Según el cliente, el idioma se proporcionará como un parámetro de consulta ("hl=en") o con el encabezado HTTP "accept-language".

Lineamientos de protocolos intercambiables

  • Solo se debe usar un protocolo a la vez. Asegúrate de que no pueda operar más de una red en el dispositivo de forma simultánea. Este requisito es necesario para garantizar que no se mezclen datos sensibles del usuario entre los diferentes protocolos.
  • Se sugiere incorporar un flujo de trabajo de restablecimiento completo en el dispositivo que permita que un usuario vuelva a configurarlo con una red diferente.
  • El proceso de actualización de un dispositivo a una red debe ser fácil de usar y equitativo entre las redes. El usuario debe poder elegir qué red quiere usar sin darle preferencia a una de las redes. El equipo de Google debe aprobar este flujo.

Actualizaciones de firmware

El socio debe administrar el proceso y la distribución de las actualizaciones OTA con su propio flujo de trabajo de la app para dispositivos móviles o web.

La Vinculación rápida admite la entrega de notificaciones al usuario para informarle sobre las actualizaciones inalámbricas disponibles. Para usar este mecanismo, haz lo siguiente:

  • La versión de firmware más reciente debería actualizarse en la consola de dispositivos cercanos.
  • Se debe configurar una app complementaria en la consola de Nearby Devices. Debe admitir la intención de actualización de firmware.
  • El proveedor debe implementar la característica GATT Firmware revision.

Para evitar el seguimiento, se debe restringir el acceso a la característica Revisión de firmware. Primero, Seeker leerá el estado de aprovisionamiento y proporcionará una clave de autenticación, como se define en esta especificación, y solo entonces leerá la revisión del firmware. Esto se hará a través de la misma conexión. Si se intenta leer la revisión del firmware y el proveedor no está vinculado ni se completó correctamente una operación autenticada a través de esa misma conexión, el proveedor debe devolver un error de no autenticación.

Compatibilidad

La red de Localizador requiere que los servicios de ubicación y el Bluetooth estén activados. Requiere servicio de telefonía celular o conexión a Internet. Funciona en Android 9 y versiones posteriores en determinados países para usuarios que cumplen con los requisitos de edad.

Registro de cambios

Versión de FHN Fecha Comentario
v1 Es el lanzamiento inicial de la especificación de FHN para el acceso anticipado.
v1.1 Feb 2023
  • Se agregó una indicación de texto sin formato del modo de protección contra el seguimiento no deseado.
  • Se agregó una opción para omitir la autenticación de las solicitudes de llamada mientras se está en el modo de protección contra el rastreo no deseado.
v1.2 Abr 2023
  • Se actualizó la definición de la AK de un propietario.
  • Se agregó una recomendación para recuperarse de la pérdida de energía en las etiquetas de ubicación.
  • Se agregó una aclaración sobre la aleatorización de direcciones MAC.
  • Se agregó una aclaración sobre la rotación de la dirección MAC cuando se está en el modo de protección contra el rastreo no deseado.
  • Se agregó un lineamiento sobre cómo desactivar una etiqueta de localizador.
v1.3 Dic 2023
  • Se agregó una aclaración sobre la información de identificación que exponen las etiquetas de ubicación.
  • Se agregó un requisito para implementar la especificación de prevención del seguimiento no deseado.
  • Se agregaron lineamientos para dispositivos con protocolos intercambiables.
