LE Audio Doğrulayıcı Uygulaması Kullanım Kılavuzu

Bu sayfa, Doğrulayıcı Uygulaması'nın LE Audio sürümüne özeldir. Doğrulayıcı Uygulaması'nın LE Audio sürümüyle ilgili yardım için Ses anahtarı Doğrulayıcı Uygulaması sayfasına bakın.

Kurulum

Doğrulayıcı uygulamasında testi etkinleştirmek için:

  • Cihazda GmsCore 23.37.xx veya sonraki bir sürümün yüklü olduğundan emin olun.
  • Test e-postalarınızın Fast Pair İş Ortağı Testi Grubu'na dahil olduğundan emin olun.
    • Yeni kayıtlı e-posta ve telefonların izinlerinin senkronize edilmesi 6-24 saati bulabilir.
    • İlişkili Google Hesabı'nda oturum açmak ve oturumu kapatmak da anında senkronizasyonu tetikleyebilir.

GMS sürümünü, Google Play Hizmetleri'nin Uygulama Bilgileri sayfasında bulabilirsiniz.

Gerekli Cihazlar

Test için en az iki (2) telefon gerekir:

  • LE Audio desteğine sahip Android 15 (U) çalıştıran bir cihaz (ör. Pixel 7)
  • LE Audio'yu desteklemeyen Android 6-13 (M-T) yüklü bir cihaz.
    • Yalnızca veri kullanan cihazların bu telefonlardan yalnızca birini kullanması gerekir.

Android 15'te LE Audio profiline bağlanma (V)

LE Audio, Android 15'te (V) doğal olarak etkin değildir. Bu özelliği etkinleştirmek için:

  • Telefonda "Geliştirici Seçenekleri" sayfasına gidin.
    • Geliştirici seçeneklerini etkinleştirmek için:
    • Ayarlar > Sistem > Telefon Hakkında > Derleme numarası'na gidin.
    • "Derleme numarası"na 7 kez dokunun.
  • "Bluetooth LE Audio'yu devre dışı bırak"ı kapatın.
  • "Bluetooth LE Audio izin verilenler listesini atla"yı açın.
  • Telefonu yeniden başlatın.

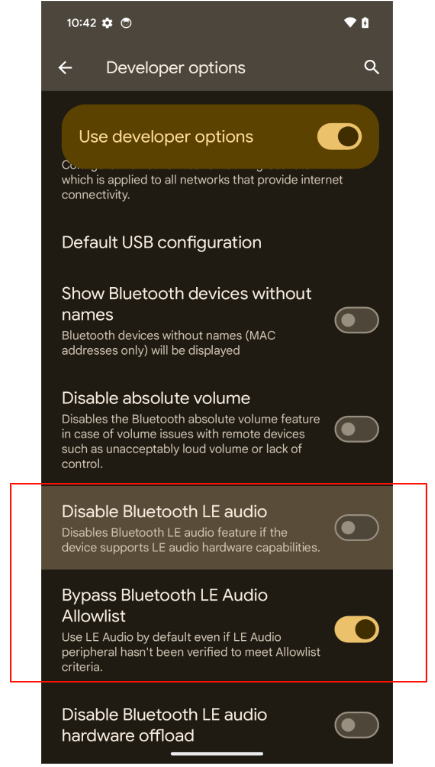

Bu resimde, Geliştirici Seçenekleri sayfasındaki LEA anahtarları gösterilmektedir.

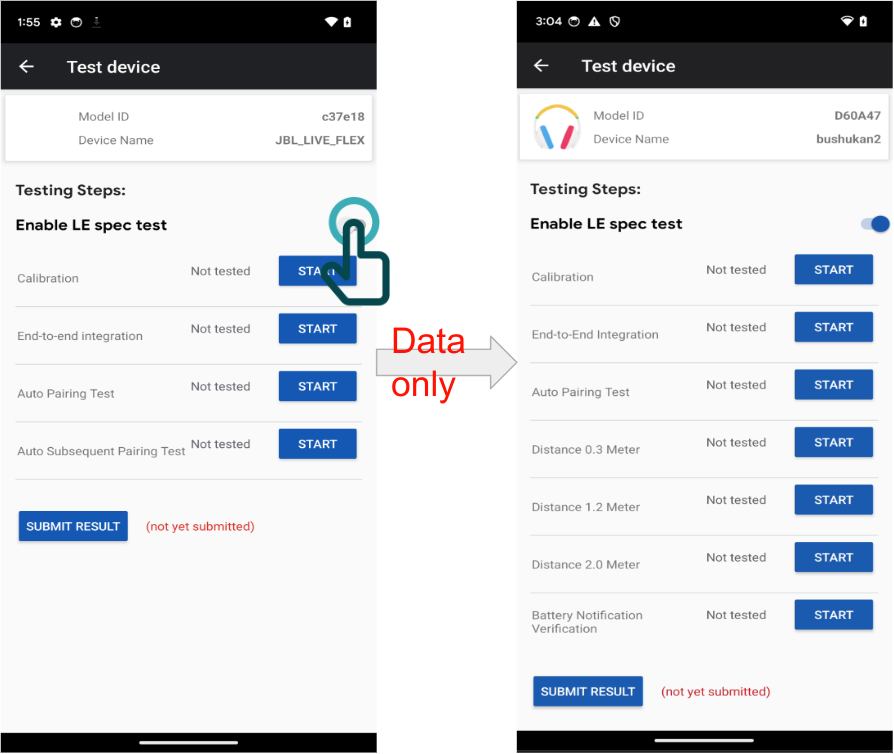

Yalnızca Veri Aktarımı Yapan Cihazlar İçin BLE Testlerini Etkinleştirme

Cihazın Model Kimliği için Cihaz Konsolu'nda "Yalnızca Veri Bağlantısı" seçiliyse Doğrulayıcı uygulaması yalnızca veri testi menüsünü gösterir (tüm cihaz türlerinde bu seçenek bulunmaz). Bu modun test menüsü aşağıdaki gibidir:

Uygulama, anahtar etkinleştirildikten sonra yalnızca veri cihazının test listesini otomatik olarak günceller.

LE Ses Desteği Olmayan Cihazlar İçin BLE Spesifikasyonunu ve BT Klasik Testlerini Etkinleştirme

Test kullanıcılarının BLE testlerini görmek için "LE spektral testi etkinleştir" anahtarını açması gerekir. Test uzmanının, BT Klasik testlerini görmek için test edilen cihazın LE Audio'yu desteklemediğini onaylaması gerekir.

Test listesi yalnızca test kullanıcısı cihazın LE Audio'yu desteklemediğini onayladıktan sonra güncellenir.

Android 14 (U) veya sonraki sürümleri çalıştıran bir Pixel telefonda BLE spesifikasyonunu ve LE ses testlerini etkinleştirme

Test kullanıcılarının BLE testlerini görmek için "LE spektral testi etkinleştir" anahtarını açması gerekir. Ardından test kullanıcılarının, test ekranını görmek için kalan istemleri kabul etmesi gerekir. Uygulama, LE Audio testleri de dahil olmak üzere bu yapılandırma için mevcut testleri otomatik olarak doldurur:

Pixel telefonlar bilinen bir yapılandırma olduğundan uygulama, doğru test listesini doldurabilir.

Android 13 (T) veya önceki bir sürümü çalıştıran Pixel telefonda BLE spesifikasyonunu ve LE Audio testlerini etkinleştirme

Test kullanıcılarının BLE testlerini görmek için "LE spektral testi etkinleştir" anahtarını açması gerekir. Ardından test kullanıcılarının, test ekranını görmek için kalan istemleri kabul etmesi gerekir. Uygulama, BT klasik testleri de dahil olmak üzere bu yapılandırma için mevcut testleri otomatik olarak doldurur:

Pixel telefonlar bilinen bir yapılandırma olduğundan uygulama, doğru test listesini doldurabilir.

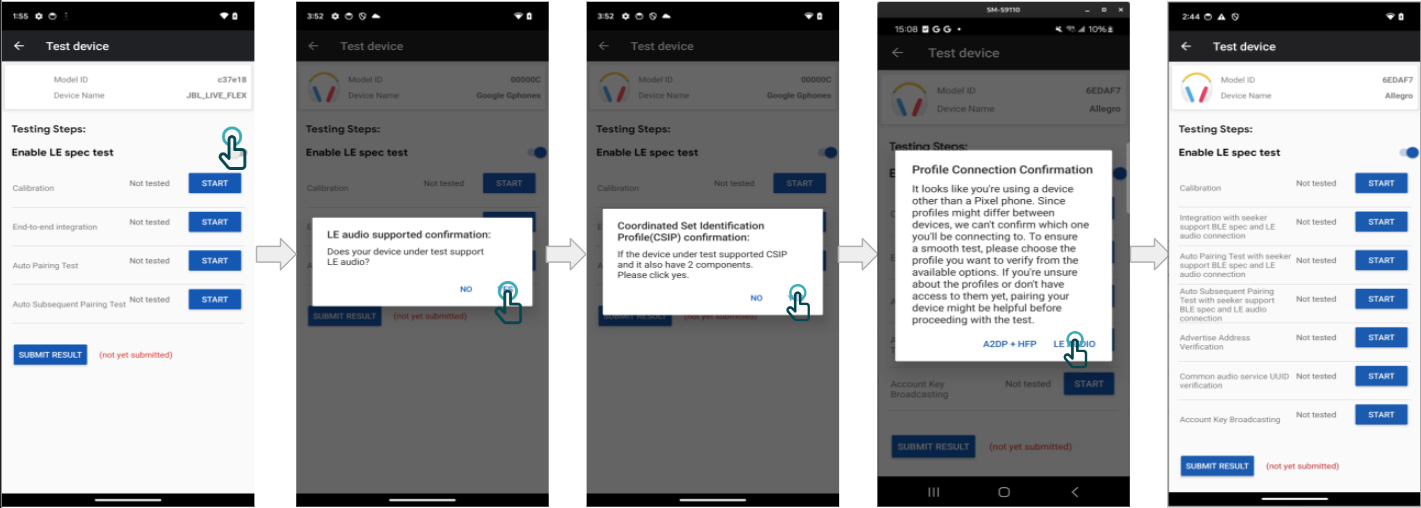

LE Audio Desteği Olan Pixel Telefon Olmayan Cihazlarda BDE Spesifikasyonunu ve LE Audio Testlerini Etkinleştirme

Test kullanıcılarının BLE testlerini görmek için "LE spektral testi etkinleştir" anahtarını açması gerekir. Test kullanıcıları, test telefonu ve cihazın (arama yapan) LE Audio bağlantılarını destekleyip desteklemediğini Doğrulayıcı Uygulamasına bildirmelidir. Özellik desteği OEM tarafından kontrol edildiğinden, Pixel olmayan telefonlar için uygulama bu bilgileri bilemez. Pop-up'ta LE Audio desteğini seçtiğinizde LE Audio testleri etkinleştirilir.

Kullanıcı, Pixel olmayan telefonun LE Audio'yu desteklediğini onaylarsa LE Audio testleri gösterilir.

A2DP ve HFP Desteği Olan Pixel Olmayan Telefonlarda BLE Spesifikasyonunu ve LE Ses Testlerini Etkinleştirme

Test kullanıcılarının BLE testlerini görmek için "LE spektral testi etkinleştir" anahtarını açması gerekir. Test kullanıcıları, test telefonu ve cihazın (arama yapan) LE Audio bağlantılarını destekleyip desteklemediğini doğrulayıcı uygulamaya bildirmelidir. Özellik desteği OEM tarafından kontrol edildiğinden, Pixel olmayan telefonlar için uygulama bu bilgileri bilemez. Pop-up'ta A2DP + HFP desteğini seçtiğinizde aşağıdaki gibi BT Klasik testleri etkinleştirilir:

Kullanıcı, Pixel olmayan telefon için A2DP + HFP desteğini seçerse BT Classic testleri gösterilir.

Zorunlu Testler

Belirli bir Hızlı Eşleme sürümü ve cihaz türü için hangi testlerin gerekli olduğuna dair bilgi için Zorunlu Testler Bölümü'ne bakın. Tabloda yalnızca veri cihazları, Android 13 veya önceki sürümlerin yüklü olduğu telefonlar ve Android 14 veya sonraki sürümlerin yüklü olduğu telefonlar için ayrı sekmeler olduğunu unutmayın.

Ortak Ses Hizmeti UUID Doğrulaması

Bu test, LE bağlanabilir reklamın Bluetooth Adaptör Profili (BAP 1.0.1) ve Ortak Ses Profili şartları uyarınca CAS UUID içerdiğini doğrular.

Başarılı bir test şöyle görünür:

Başarılı bir testte günlükte Geçti sonuçları gösterilir.

Bu test, ilk eşleme (kimlik adresi) ve sonraki eşleme (RPA) girişimleri sırasında reklam yayınlarken Sağlayıcı'nın doğru adres türünü (Hızlı Eşleme hizmet verileri (0xFE2C)) kullanıp kullanmadığını doğrular.

  • Klasik'ten LE'ye kadar CTKD'yi destekleyen cihazlar, ilk eşleme sırasında RPA'nın reklamını yapmalıdır.
  • LE'den Klasik'e kadar CTKD'yi destekleyen diğer tüm cihazlar, ilk eşleme sırasında kimlik adreslerinin reklamını yapmalıdır.
  • CTKD desteğinden bağımsız olarak tüm cihazlar, sonraki eşleme sırasında RPA'larının reklamını yapmalıdır.

Başarılı bir test şöyle görünür:

Başarılı bir testte günlükte Geçti sonuçları gösterilir.

BLE Spesifikasyonu Modunda Değişiklikleri Test Etme

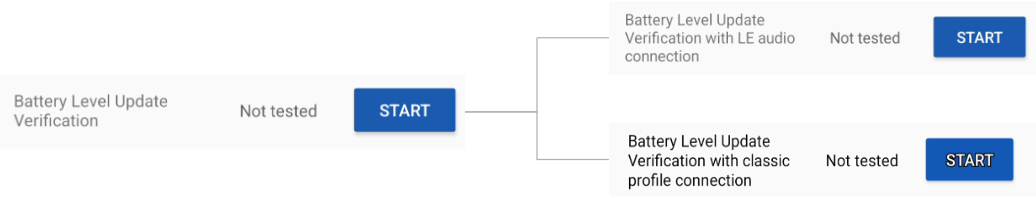

"LE spesifikasyon testlerini etkinleştir" anahtarı etkinleştirildiğinde bazı testler değişir. Örneğin, "Pil Seviyesi Güncellemesi" testleri "LE ses bağlantısıyla Pil Seviyesi Güncellemesi" ve "Klasik profil bağlantısıyla Pil Seviyesi Güncellemesi" olarak değişir. Değiştirilen testler yalnızca ilgili Android sürümlerinde gösterilir.

Bu şekilde değişiklik yapılan tüm testler, düzgün işlevsellik sağlamak için LE Audio olmayan ve LE Audio olan 2 telefonda test edilmelidir. Pixel telefonlarda bu, Android 14 (U) veya sonraki bir sürümün yüklü olduğu bir telefonda ve Android 13 (T) veya önceki bir sürümün yüklü olduğu bir telefonda test yapılması anlamına gelir. Pixel olmayan telefonlarda bu, LE Audio'nun uygulandığı bir telefonda ve yalnızca A2D + HFP'nin uygulandığı bir telefonda test yapılması anlamına gelir.

Değişikliğe örnek:

Test, Android 14 veya sonraki sürümlerde LE Audio olarak değişirken Android 13 veya önceki sürümlerde BLE Classic'i kullanır.

Sonuçları Cihaz Konsolu'na Yükleme

Sonuçlarınızı gönderme

"SONUCU GÖNDER" düğmesi, test sonuçlarının özetini gösterir ancak sonuçları Google'a göndermez.

Gönderme işlemi, "SONUCU GÖNDER" düğmesine basılarak başlatılır.

Tüm sonuçları inceledikten sonra sonuçları Google'a göndermek için sonuç sayfasının alt kısmındaki "GÖNDER" düğmesine basın.

Sonuçlar sayfasının en altına gidip düğmesine basarak sonuçları gönderebilirsiniz.

Yüklenen Sonuçları Cihaz Konsolu'nda Görüntüleme

Gönderilen test sonuçlarını Yakındakiler Konsolu'nda bulabilirsiniz. (Mesafe metrikleri ve süre metrikleri, ses anahtarı test durumları için kaldırılır). Örneğin:

Test sonuçları, Yakındakiler Konsolu'nda bir tabloda gösterilir.

Sorun giderme

Tüm testleriniz başarısız olduysa Bluetooth'u kapatıp açmayı deneyin.

Bluetooth, açılır menüdeki düğmeden etkinleştirilebilir ve devre dışı bırakılabilir.

KeyBasedPairingResponse Alınmadı

Eşleme başarılı olsa da hata mesajı gösterilmeye devam ediyorsa bunun nedeni büyük olasılıkla eski bir GMS çekirdek sürümüdür. Telefonun kurulum bölümünde açıklandığı şekilde yapılandırıldığından emin olun.

Aşağıdaki ekran görüntülerinde, bu hatanın farklı testlerde nasıl ortaya çıkabileceği gösterilmektedir.

Uygulama, E2E entegrasyon testinde KeyBasedPairingResponse hatası gösteriyor. Uygulama, Otomatik Eşleme ve Otomatik Sonraki Eşleme testlerinde KeyBasedPairingResponse hatası gösteriyor.

Yanlış KeyBasedPairingResponse Türü

Bunun nedeni sağlayıcının yanlış mesaj türünü göndermesi olabilir. LE Audio'yu destekleyen bir arayan 2. mesaj türünü, diğer tüm durumlarda ise 1. mesaj türünü almalıdır.

Aşağıdaki ekran görüntülerinde, bu hatanın farklı testlerde nasıl ortaya çıkabileceği gösterilmektedir.

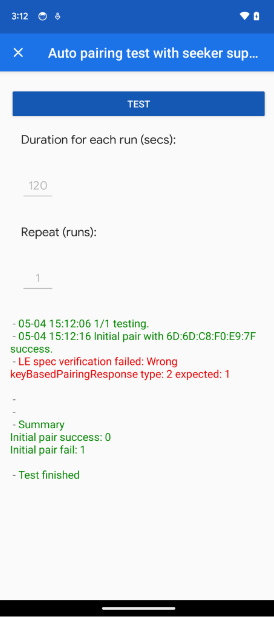

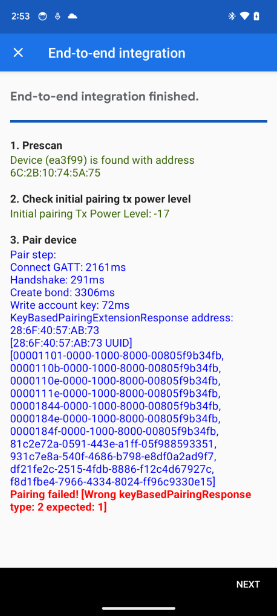

Uygulama, E2E entegrasyon testinde KeyBasedPairingResponseType hatası gösteriyor. Uygulama, Otomatik Eşleme ve Otomatik Sonraki Eşleme testlerinde KeyBasedPairingResponseType hatası gösteriyor.

KeyBasedPairingExtensionResponse Yanlış Adres Uzunluğu

Bu durum, LE ses cihazı için yanlış CSIP desteği türü seçilmesinden kaynaklanabilir. CSIP ve LE Audio'yu destekleyen cihazlar 2 adres uzunluğu, diğer tüm durumlarda ise 1 adres uzunluğu almalıdır.

Aşağıdaki ekran görüntülerinde, bu hatanın farklı testlerde nasıl ortaya çıkabileceği gösterilmektedir.

Uygulama, E2E Entegrasyon testinde KeyBasedPairingExtensionResponse adres uzunluğu hatası gösteriyor. Uygulama, Otomatik Eşleme ve Otomatik Sonraki Eşleme testlerinde KeyBasedPairingExtensionResponse adres uzunluğu hatası gösteriyor.

Durum hatası

Bu durum genellikle sağlayıcının (cihaz) bağlanamamasından kaynaklanır. CSIP cihazları için iki (2) bağlantı etkinliği olmalıdır.

Aşağıdaki ekran görüntülerinde, bu hatanın farklı testlerde nasıl ortaya çıkabileceği gösterilmektedir.

Uygulama, uçtan uca entegrasyon testinde durum hatası gösteriyor. Uygulama, Otomatik Eşleme ve Otomatik Sonraki Eşleme testlerinde Durum hatası gösteriyor.

Yalnızca 1 Adresten Bağlantı Etkinliği Alma

Bu durum, bir arayan CSIP cihazından yalnızca 1 adres aldığında ortaya çıkar. CSIP özellikli cihazlar her zaman 2 adres sağlamalıdır.

Aşağıdaki ekran görüntülerinde, bu hatanın farklı testlerde nasıl ortaya çıkabileceği gösterilmektedir.

Uygulama, Otomatik Eşleme ve Otomatik Sonraki Eşleme testlerinde yalnızca 1 adresten bağlantı alma hatası gösteriyor.

UUID alınmıyor

Arayan herhangi bir UUID almadı.

Aşağıdaki ekran görüntülerinde, bu hatanın farklı testlerde nasıl ortaya çıkabileceği gösterilmektedir.

Uygulama, uçtan uca entegrasyon testinde UUID hatası gösteriyor. Uygulama, Otomatik Eşleme ve Otomatik Sonraki Eşleme testlerinde UUID hatası gösteriyor.

Beklenen UUID Alınmadı

Arayan, farklı senaryolar için belirli bir türde UUID almayı bekler. Aşağıdaki tabloda, bu farklı durumlarda UUID'nin ne olması gerektiği tanımlanmaktadır.

Sağlayıcı, LE ses özelliğini desteklemelidir. Sağlayıcı LE Audio'yu Desteklemiyorsa Sağlayıcı yalnızca veri cihazıysa
Arama cihazı BDE'yi desteklemiyor 110B veya 1108 veya 111E 110B veya 1108 veya 111E Yok
Seeker, BDE'yi destekler 110B veya 1108 veya 111E 110B veya 1108 veya 111E 1812
Seeker, BDE ve LEA'yı destekler 184E 110B veya 1108 veya 111E 1812

Aşağıdaki ekran görüntülerinde, bu hatanın farklı testlerde nasıl ortaya çıkabileceği gösterilmektedir.

Uygulama, E2E entegrasyon testinde beklenmeyen UUID hatası gösteriyor. Uygulama, Otomatik Eşleme ve Otomatik Sonraki Eşleme testlerinde beklenmedik UUID hatası gösteriyor.

Yalnızca 1 Adresten Doğru UUID Alma

Bu durum, bir arayan CSIP cihazından yalnızca 1 adres aldığında ortaya çıkar. CSIP uyumlu cihazlar her zaman 2 adres sağlamalıdır.

Aşağıdaki ekran görüntülerinde, bu hatanın farklı testlerde nasıl ortaya çıkabileceği gösterilmektedir.

Uygulama, E2E entegrasyon testinde yalnızca 1 UUID hatası gösteriyor. Uygulama, Otomatik Eşleme ve Otomatik Sonraki Eşleme testlerinde yalnızca 1 UUID hatası aldığını gösteriyor.
