Ostatnia aktualizacja: 29 marca 2024 r.
- Urządzenie, które będzie testowane („DUT”), musi być fabrycznie czyste nie może być urządzeniem osobistym ani urządzeniem zawierającym jakiekolwiek ).
- Dostępne tu materiały do testów (np. procesy, wytyczne i inne informacje) są częścią usług Google i podlegają warunkom intelektualnym Google i podlegają Warunkom korzystania z usług Google, dostępnym na stronie http://www.google.com/accounts/TOS w taki sposób, jakby były „oprogramowaniem”.
1. Przygotowanie do uzyskania certyfikatu
1.1 Definicja
Początkowe parowanie to parowanie urządzenia zgodnego z Szybkim parowaniem na którym użytkownik jest zalogowany po raz pierwszy na konto Google oraz telefon wykrywa reklamę na urządzeniu i rozpoznaje identyfikator modelu urządzenia. Następnie użytkownik wykonuje instrukcje wyświetlane w wyskakującym okienku z powiadomieniem. , aby podłączyć urządzenie. (W tych wytycznych pojęcie „urządzenie” oznacza zestaw słuchawkowy Bluetooth, lub głośnika zamiast telefonu referencyjnego)
Kolejne parowanie to późniejsze sparowanie tego poprzedniego urządzenie i drugi telefon, na którym jest używane to samo konto Google. zalogowany, a telefon wykryje reklamę i rozpozna konto. z urządzenia. Następnie należy wykonać instrukcje wyświetlane na , aby połączyć urządzenie.
1.2 Wymagania
odniesienia do telefonów z Androidem w wersji 11 lub nowszej,
- Sugerowane telefony referencyjne dla wszystkich wersji systemu operacyjnego Android:
- Google Pixel 8 (Android 14)
- Google Pixel 7 (Android 13)
- Google Pixel 6 (Android 12)
- Google Pixel 5 (Android 11)
- Samsung S20 lub nowszy z Androidem 12 lub 13,
- urządzenie musi być połączone z internetem i mieć włączone Bluetooth oraz Lokalizację; włącz w Ustawieniach.
- Musisz zalogować się na to samo konto Google.
- Telefony referencyjne to telefony na rynku, które cieszą się większą populacją użytkowników.
- Sugerowane telefony referencyjne dla wszystkich wersji systemu operacyjnego Android:
Urządzenie Bluetooth z obsługą Szybkiego parowania 2.0
Zrzuty ekranu w tych wytycznych są zrobione z telefonu z Androidem P.
1.3 Sprawdzanie wersji Usługi Google Play
Cel: potwierdzenie, że do testowania używamy odpowiedniej wersji modułu Szybkie parowanie
Wybierz kolejno Ustawienia > Google > Znak zapytania w prawym rogu > 3 kropki włączone w prawym rogu > „Informacje o wersji” i sprawdź wersję Usług Google Play (Powinna to być
22.XX.XX
lub więcej).
1.4 Włączanie identyfikatora trybu debugowania
- Przesłany identyfikator modelu jest identyfikatorem trybu debugowania. Aby je włączyć, otwórz Ustawienia > Google > Urządzenia i Udostępnianie > Urządzenia, w których chcesz włączyć opcję „Uwzględnij debugowanie”. wyników”. Jeśli opcja „Uwzględnij wyniki debugowania” brakuje na tej stronie, Sprawdź, czy w narzędziu Seeker są włączone opcje programisty.
1.5 Włączanie powiadomień w Usługach Google Play
- Wybierz kolejno Ustawienia > Powiadomienia > Ustawienia aplikacji > Usług Google Play oraz Sprawdź, czy przełącznik „Powiadomienia” jest włączony.
1.6 Sprawdź, czy można połączyć się z serwerem wyników testu
Niektóre dane testowe są przesyłane bezpośrednio na serwery Google. Te dane są niezbędne do: Przed rozpoczęciem certyfikacji modułu przejdź test samodzielne. Sprawdź, czy test został wykonany telefon ma następujące funkcje:
- Zalogowane konto testowe, które dołączyło do grupy testowej FP.
- Zasilanie i połączenie z internetem przez 25 godzin podczas oraz po przeprowadzeniu wstępnych i kolejnych testów parowania. Telefon zostanie próbuję przesłać w tym czasie dane testowe i wyniki.
- okresu testowania i identyfikatora modelu testowego pasującego do wartości w kolumnie Raport dotyczący samotestowania.
- Wykorzystanie ustawienia diagnostyczne włączone na urządzeniu testowym. Można to zweryfikować wybierając kolejno Ustawienia > Google > 3 kropki w prawym górnym rogu > Wykorzystanie diagnostyka > włącz użycie i diagnostyka
2. Kryteria certyfikacji
2.1 Definicje
- „Wszystkie telefony” jako testowe telefony z systemem operacyjnym Android 11.x i nowszym. Wersje Androida.
- „Średni czas parowania” as (suma wszystkich udanych parowania) / (10 - liczbę nieudanych par). Obliczanie czasu parowania rozpoczyna się od momentu gdy użytkownik kliknie powiadomienie Szybkie parowanie i kończy się, gdy Urządzenie Bluetooth połączyło się przez Bluetooth i pojawi się powiadomienia.
- „Wskaźnik sukcesu” as (liczba wyskakujących powiadomień w ciągu 1 min /10 in) test odległości)
2.2 Wyskakujące okienko z powiadomieniem o pierwszym parowaniu
- Powiadomienie powinno pojawić się w ciągu 5 sekund.
2.3 Specyfikacja certyfikacji na potrzeby parowania
Odsetek zaliczonych w ramach parowania wstępnego i kolejnego parowania wynosi 0,3 metra, gdy testowania wstępnego i późniejszego parowania.
W przypadku 80% wszystkich telefonów referencyjnych współczynnik zdawalności początkowej i kolejnej musi wynosić co najmniej 80%.
Czas początkowego i kolejnego parowania, podczas którego odległość testowa wynosi 0,3 metra wstępnych i kolejnych par.
Każdy telefon referencyjny zostanie przetestowany pod kątem pierwszego i kolejnego parowania. 10 razy.
Średni czas parowania powinien wynosić maksymalnie 12 s
80% czasu początkowego i kolejnego parowania telefonu referencyjnego musi spełniać kryteria.
2.4 Specyfikacja certyfikacji dotycząca odległości
- Wskaźnik sukcesu przy 0,3 metra musi wynosić 100%, co oznacza, że dla każdego odwołania Po 10 testach telefon powinien być w stanie wyświetlić powiadomienie na 100% w zasięgu i wynosi 0,3 metra.
- Częstotliwość wyświetlania powiadomień o parowaniu na poziomie 1,2 metra musi być mniejsza niż lub co 10 razy.
- Wskaźnik sukcesu przy 2 metrach musi wynosić 100%, co oznacza, że dla każdego telefonu referencyjnego W przypadku 10 testów NIE należy w ogóle pokazywać powiadomień w zasięgu 2 metrów. w ciągu minuty.
- Każdy dystans zostanie przetestowany 10 razy dla każdego telefonu referencyjnego.
- U 80% wszystkich telefonów referencyjnych wyskakujące powiadomienia pojawiają się w 3 odległościach (0, 3 m, 1,2 m i 2 metry) muszą spełniać kryteria.
3. Wytyczne dotyczące testowania Szybkiego parowania 2.0
3.1 Interfejs
Poniższe obrazy opisują 4 różne procesy parowania:
- Wstępne parowanie bez pobranej aplikacji towarzyszącej urządzenia.
- Pobrano wstępne parowanie z aplikacją towarzyszącą urządzenia.
- Kolejne sparowanie z pobraną aplikacją towarzyszącą na urządzeniu.
Kolejne parowanie bez pobranej aplikacji towarzyszącej urządzenia.
W przypadkach 3 i 4 wygląda to tak samo.
- Stan błędu
Jeśli identyfikator modelu nie jest powiązany z linkiem do aplikacji towarzyszącej, testerzy nie zobaczą komunikat o pobieraniu, gdy urządzenie jest połączone powiadomienia. tester będzie widział nazwę urządzenia tylko w sekcji „Urządzenie połączone” Jak zobaczą w kolejnych parach.
3.2 Przypadek testowy 1: Wstępne parowanie
3.2.1 Konfiguracja Testuj
- Upewnij się, że urządzenie Bluetooth nie zostało wcześniej sparowane z żadnym telefonem na którym jesteś zalogowany na konto Google. Jeśli tak nie jest, w telefonie A otwórz ustawienia Bluetootha, wybierz „Zapomnij urządzenie” i włącz tryb samolotowy. Włączanie i wyłączanie, ponieważ pomaga to zresetować stany Bluetootha.
- Sprawdź, czy opcja „Automatycznie zapisuj urządzenia” jest WŁĄCZONE. Domyślnie ten przełącznik jest wyłączony. Znajdziesz ją, wybierając Ustawienia > Google > Urządzenia > Zapisane urządzenia telefonu A.
- Przełącz urządzenie Bluetooth w tryb parowania.
- Umieść urządzenie Bluetooth w odległości 0,3 m od telefonu A.
- Poczekaj, aż na telefonie referencyjnym A pojawi się wyskakujące okienko z powiadomieniem. Powiadomienie Powinien pojawić się w ciągu 5 sekund.
- Rozpoczynaj odliczanie od kliknięcia pierwszego powiadomienia, aż zobaczysz wyskakujące okienko z powiadomieniem „Połączono z urządzeniem” w telefonie A.
- Zanotuj godzinę w sekcji „Parowanie wstępne” raportu z testu.
3.2.2 Oczekiwane działanie
- Pojawi się połowa planszy parowania:
- Kliknij powiadomienie, aby rozpocząć Szybkie parowanie. Wyświetli się powiadomienie postęp:
- Gdy parowanie przy użyciu Szybkiego parowania dobiegnie końca, zobaczysz ten komunikat: powiadomienia. Jeśli producent urządzenia opublikuje aplikację towarzyszącą, klikając link otworzy się Google Play, gdzie możesz ją pobrać.
- Jeśli nie uda się użyć Szybkiego parowania, połowa arkusza wygląda tak:
3.3 Przypadek testowy 2. Sparuj to urządzenie z innymi telefonami referencyjnymi powiązanymi z tym samym kontem Google (kolejne parowanie)
3.3.1 Konfiguracja Testuj
Upewnij się, że urządzenie Bluetooth zostało wcześniej sparowane z innym telefonem (telefon A) z tym samym kontem Google.
- Jak sprawdzić, czy urządzenie Bluetooth zostało sparowane z tym samym urządzeniem Google
Masz już telefon A powiązany z kontem?
- Najpierw sprawdź telefon A, który pierwsze sparował z i wybierz Ustawienia > Google > Urządzenia i udostępnianie (lub urządzenie) połączeń) > Urządzenia > Zapisane urządzenia. Zobaczysz sparowane urządzenia widoczne na koncie jako zrzut ekranu:
- Jak sprawdzić, czy urządzenie Bluetooth zostało sparowane z tym samym urządzeniem Google
Masz już telefon A powiązany z kontem?
* Second, check the phone B for subsequent pairing test. Still, go to
**Settings > Google > Devices & sharing (or Device connections) >
Devices > Saved devices**. If you see the paired device synced to this
phone B, then subsequent pairing notification should be able to pop up.
- Zasadniczo po uruchomieniu przypadku testowego 1 (pierwsze parowanie) z telefonem A należy użyć drugi telefon referencyjny B powiązany z tym samym kontem w celu weryfikacji tego przypadku testowego 2 (Kolejne parowanie).
- Umieść urządzenie Bluetooth w odległości 0,3 m od telefonu.
- Poczekaj, aż nazwa urządzenia zsynchronizuje się z kontem: otwórz Ustawienia > Google > Urządzenia i Udostępnianie (lub połączenia urządzenia) > Urządzenia > Zapisane urządzenia, aby to sprawdzić czy wyświetla się nazwa urządzenia. Gdy urządzenie się wyświetli, opuść tę stronę i pozostać na stronie głównej.
- Poczekaj na kolejne wyskakujące okienko z powiadomieniem.
- Czas rozpoczęcia od kliknięcia kolejnego powiadomienia na telefonie B do pojawi się wyskakujące okienko z powiadomieniem „Połączono z urządzeniem”.
- Na telefonie B zanotuj czas w sekcji Kolejne.
- Wyczyść zapisany rekord, wykonując te czynności. Jest to warunek wstępny dla
następny test.
- Zapomnij urządzenie połączone z ustawieniem Bluetooth.
- Wybierz kolejno Ustawienia > Google > Urządzenia i udostępnianie (lub połączenia urządzenia) > Urządzenia > Zapisane urządzenia. Wyłączanie opcji „Automatycznie zapisuj urządzenia” oraz wróć na poprzednią stronę i włącz opcję „Automatycznie zapisuj urządzenia”. ponownie, zobaczysz poniższy wynik „Brak urządzeń”.
- Przełącz urządzenie w tryb parowania.
3.3.2 Oczekiwane działanie
- Wyskakujące okienko z powiadomieniem o sparowaniu wcześniej powiązanego urządzenia
- Dotknij powiadomienia, aby rozpocząć kolejne parowanie. Wyświetli się powiadomienie postęp:
- Gdy parowanie przy użyciu Szybkiego parowania dobiegnie końca, zobaczysz ten komunikat: powiadomienie:
- Jeśli nie uda się sparować w ramach Szybkiego parowania, powiadomienie będzie wyglądać tak:
3.4 Przypadek testowy 3. Sprawdź, czy klucz do konta BLE jest nadal przesyłany
- Upewnij się, że zestaw słuchawkowy nadal przesyła dane konta, jest niewykrywalna, np. po zakończeniu początkowego parowania podłączone, chyba że zestaw słuchawkowy jest wyłączony.
- Wybierz telefon referencyjny i przetestuj go raz przez co najmniej 30 minut.
3.5 Przypadek testowy 4 : kryteria odległości
- Każdy dystans (0,3 m, 1,2 m i 2 m) przetestuj 10 razy z osobna.
- Jeśli telefon referencyjny wykryje sygnał i wyświetli się powiadomienie, może to być zapisane jako na przykład „0,3 metra – Tak (7/10)”, co oznacza „Powiadomienie wyświetli się 7 razy (na 10 prób) na wysokości 0,3 metra.
3.6 Jak przechwycić dziennik debugowania
3.6.1 Przed odtworzeniem błędu...
Pamiętaj, że przed odtworzeniem . Aby ułatwić logowanie, używaj tych poleceń za każdym razem, po ponownym uruchomieniu urządzenia przed rozpoczęciem testu.
Aby włączyć logowanie i wygenerować raport o błędzie, uruchom to polecenie:
adb logcat -G 16M
Upewnij się, że włączona jest opcja „Bluetooth HCI snoop log for debug” (dziennik snoop Bluetooth HCI). jak opisano poniżej.
Włącz opcje programisty i dziennik snoop HCI. Celem jest włączenie Dziennik snoop Bluetooth HCI na potrzeby debugowania. Weźmy za przykład telefon Pixel. Otwórz Ustawienia > System > Informacje o telefonie > Numer kompilacji i kliknij „Numer kompilacji”. w przypadku 7 razy. Zobaczysz komunikat informujący o tym, że opcje programisty są otwarte. Otwórz wybierz Ustawienia > System > zaawansowanych, zobaczysz Opcje programisty pojawiło się coś nowego.
- Włączyć dziennik snoop HCI. Kliknij „Opcje programisty”. i zaznacz „Włącz Dziennik snoop Bluetooth HCI” w celu pobrania pliku dziennika pakietów HCI do debugowania analizy.
- Aby zastosować tryb samolotowy, włącz lub wyłącz tryb samolotowy
3 .6.2 Jak pobrać plik dziennika logcat
- Uruchom
adb devices
, aby wyświetlić wszystkie numery seryjne urządzeń na złącze. - Bieganie przez
adb -s {device serial number} logcat > {logcat name}.txt
(Plik logcat może mieć dowolną nazwę, a plik logcat dla wielu urządzeń w tym samym czasie) - Po odtworzeniu błędu...
- Uruchom
Ctrl+C
, aby zatrzymać logcat. - Uruchom
adb bugreport
, by wygenerować plik ZIP, który powinien zawierać wszystkie i skalowalnych danych. Może to potrwać kilka minut. - Uruchom następujące polecenia, aby pobrać plik btsnoop_hci.log (urządzenia muszą
z dostępem do roota)
- Android O (8.0) lub nowszy:
adb pull data/misc/bluetooth/logs/btsnoop_hci.log
- Na Androidzie N:
adb pull sdcard/btsnoop_hci.log
- Jeśli wcześniejsze ścieżki nie zawierają pliku hci.log :
adb shell; find hci.log
aby uzyskać lokalizację.
- Android O (8.0) lub nowszy:
4. Kryteria certyfikacji funkcji:
Muszą przejść wszystkie poniższe przypadki testowe. Powiadomienia o baterii są wymagane tylko w przypadku Bezprzewodowy zestaw słuchawkowy.
4.1 Powiadomienia o baterii
4.1.1 Pokaż powiadomienia o lewej i prawej stronie oraz o baterii etui.
Procedura:
- Sparuj telefon testowy z bezprzewodowym zestawem słuchawkowym.
- Zamknij zgłoszenie
- Otwórz zgłoszenie i potwierdź.
Weryfikacja:
- Powiadomienie o baterii pokazuje 3 obrazy przedstawiające lewą stronę, etui, prawa i baterię są prawidłowe. (z ikoną ładowania na lewej i prawej słuchawce)
4.1.2 Informacje o baterii powinny być aktualizowane po zmianie poziomu baterii.
Procedura:
- Sparuj telefon testowy z bezprzewodowym zestawem słuchawkowym.
- Używaj bezprzewodowego zestawu słuchawkowego, aby odtwarzać dowolny film przez 10 minut. (Aby zmniejszyć power.)
- Wybierz kolejno Ustawienia > Google > Urządzenia i udostępnianie (lub połączenia urządzenia) > Urządzenia > Zapisane urządzenia > Nazwa zestawu słuchawkowego.
Weryfikacja:
- Po zmianie poziomu naładowania baterii informacje o baterii powinny zostać zaktualizowane.
- Poziom baterii powinien być taki sam jak poziom baterii podany w Skrót Bluetooth (pociągnij w dół pasek szybkich ustawień), poziom baterii powinien wyrównaj jedną ze słuchawek na poziomie, lepiej pokazywać najniższy poziom baterii.
4.1.3 Pomiń powiadomienie, zamknięcie HUN powinno zostać zamknięte (zamknięcie zgłoszenia)
Procedura:
- Sparuj telefon testowy z bezprzewodowym zestawem słuchawkowym.
- Otwórz etui.
- Po wyświetleniu HUN kliknij Zamknij zgłoszenie.
Weryfikacja:
- Powiadomienie z ostrzeżeniem o baterii zostało zamknięte w ciągu 3 sekund.
4.2 Imię i nazwisko
4.2.1 Podstawy zestawu słuchawkowego 1, Telefon 1, konto A, pierwsza para
Warunek wstępny:
- Telefon 1 nigdy nie został sparowany z zestawem słuchawkowym (jeśli telefon ma alias w pamięci podręcznej)
- Przed rozpoczęciem testów przywróć go do ustawień fabrycznych.
Procedura:
- Zaloguj się na telefonie 1, używając konta Gmail A. Sparuj telefon 1 z zestawem słuchawkowym. Przeciwwskazania zmienić nazwę urządzenia po sparowaniu.
- Sprawdź 3 miejsca poniżej.
Weryfikacja:
- Po sparowaniu w tych 3 miejscach telefon 1 powinien wyświetlać imię i informacje o słuchawkach. W postaci [imię użytkownika] [Nazwa urządzenia]
- Sprawdź nazwę w 3 miejscach
- Ustawienia > Google > Urządzenia i Udostępnianie > Zapisane urządzenia:
- Tekst ikony Szybkie ustawienia Bluetooth (pociągnij w dół pasek szybkich ustawień):

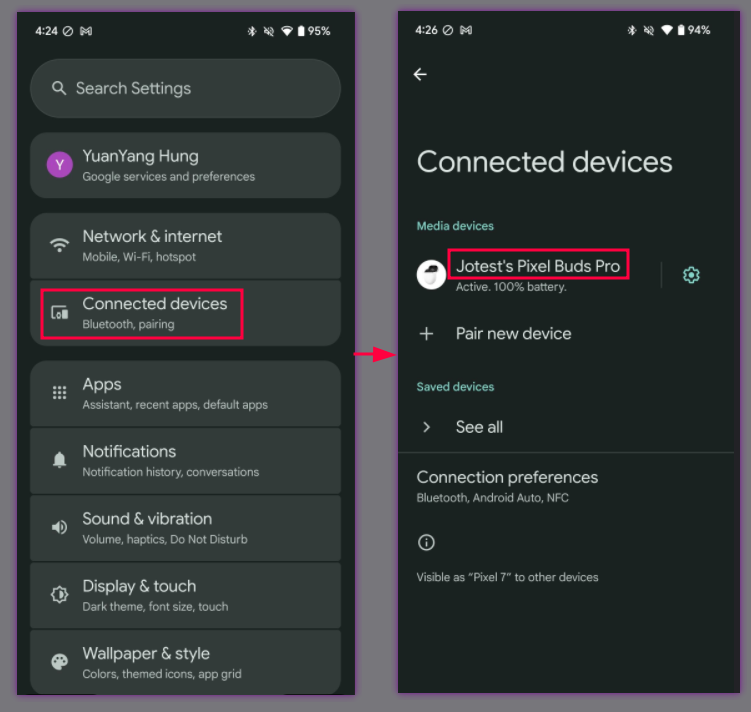

- Ustawienia Bluetooth:
4.2.2 Podstawy zestawu słuchawkowego 2, telefon 2, konto B, pierwsza para > edytuj nazwę urządzenia
Procedura:
- Kontynuuj z etui 1 z 3 związanych z zestawem słuchawkowym.
- Telefon 2, konto B, pierwsze sparowane.
- Zaznacz 3 miejsca.
- Wybierz Ustawienia Bluetooth > ikona koła zębatego > ikona ołówka > zmień urządzenie nazwę.
Weryfikacja:
- Po sparowaniu powinno być widoczne imię użytkownika konta oraz informacje o zestawie słuchawkowym
w tych miejscach:

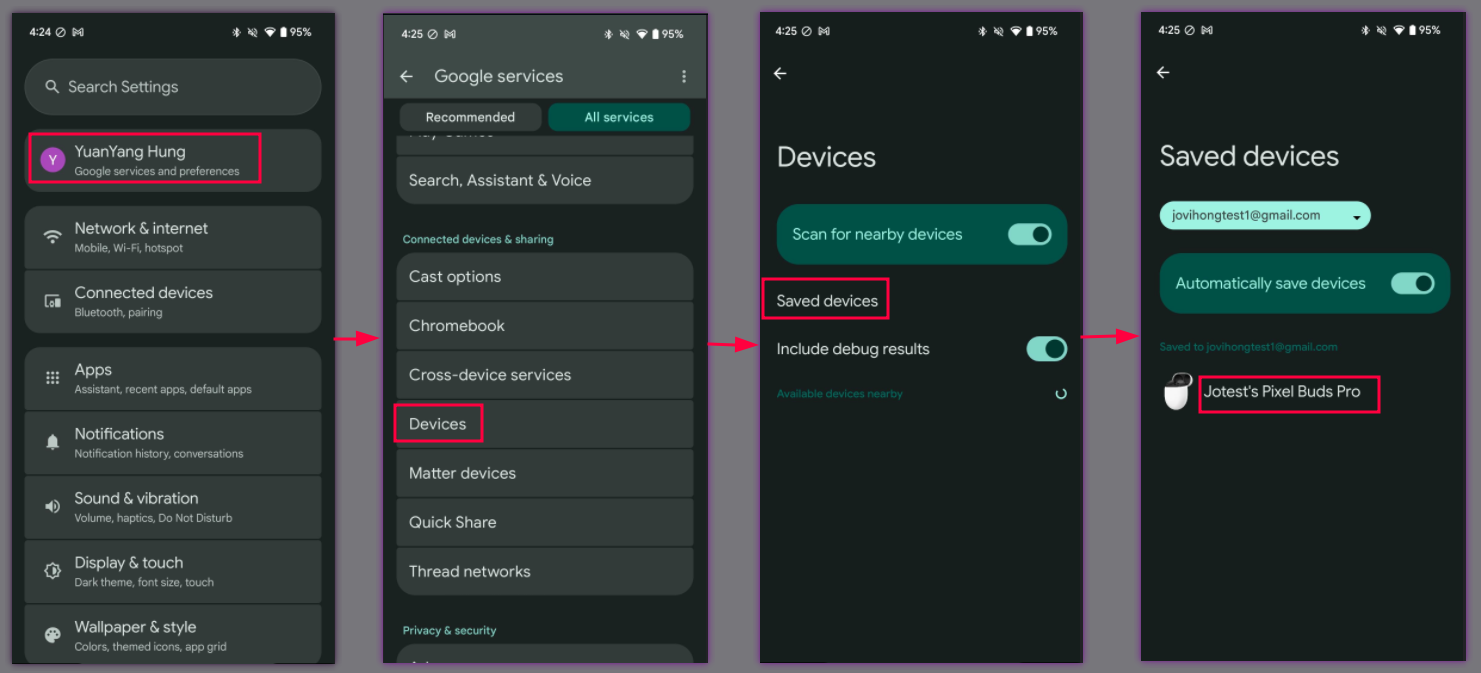

- Ustawienia > Google > Urządzenia i Udostępnianie > Zapisane urządzenia:
- Tekst ikony Szybkie ustawienia Bluetooth (pociągnij w dół pasek szybkich ustawień):

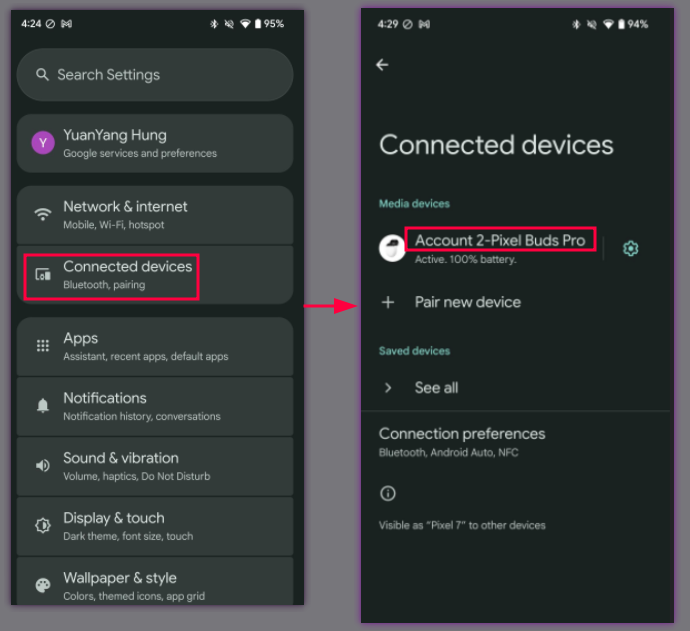

- Ustawienia Bluetooth:
- Po zmianie nazwy urządzenia nowa nazwa powinna być widoczna w tych miejscach:
miejsca:

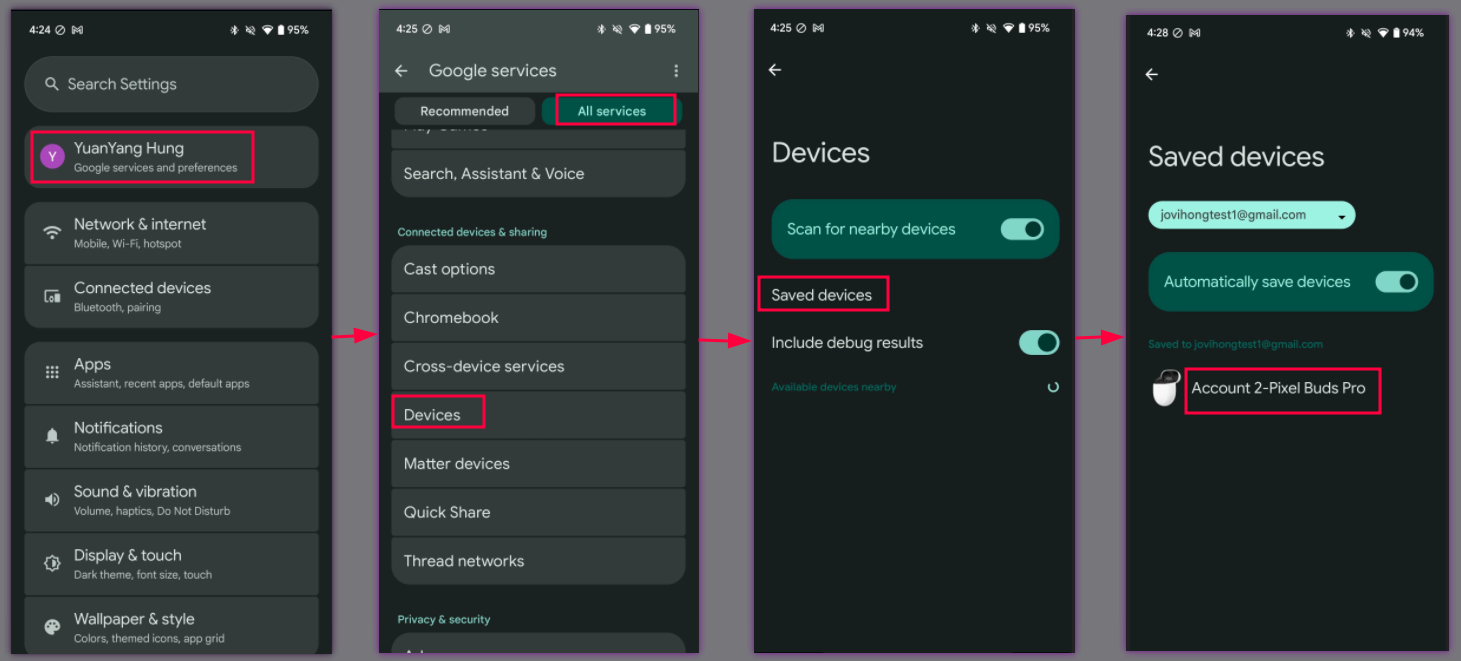

- Ustawienia > Google > Urządzenia i Udostępnianie > Zapisane urządzenia:

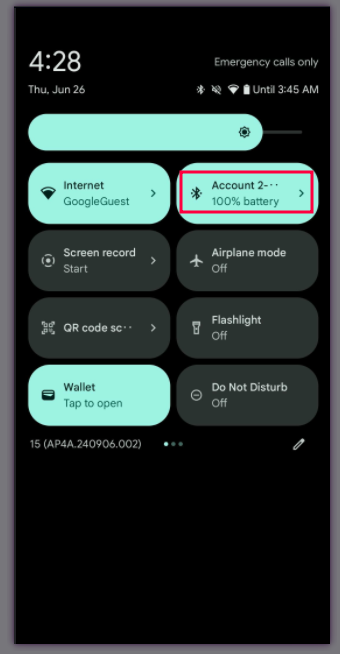

- Tekst ikony Szybkie ustawienia Bluetooth (pociągnij w dół pasek szybkich ustawień):
- Ustawienia Bluetooth:
4.2.3 Podstawy zestawu słuchawkowego 3, telefon 3, konto C, pierwsza para
Procedura:
- Kontynuuj z etui 2 z 3 związanych z zestawem słuchawkowym.
- Telefon 3, konto C, pierwsze sparowane.
- Przejrzyj te 3 miejsca:

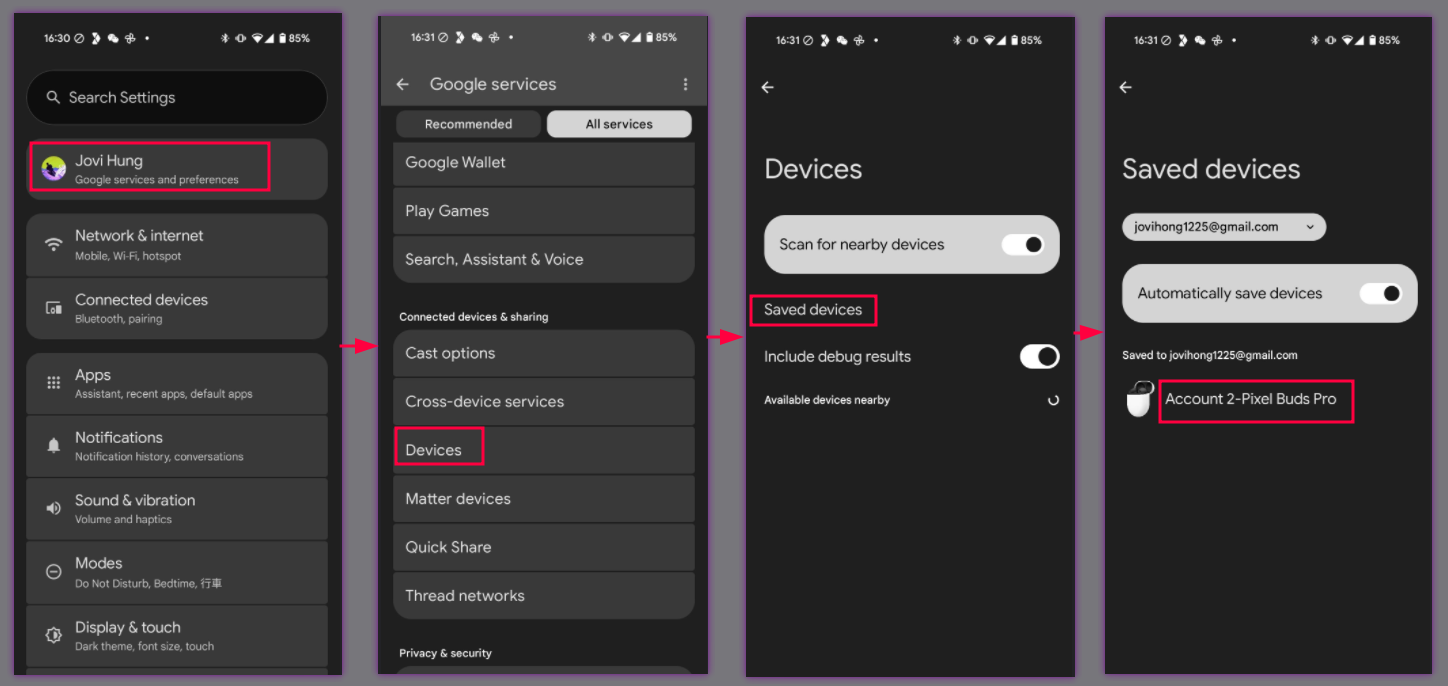

- Ustawienia > Google > Urządzenia i Udostępnianie > Zapisane urządzenia:

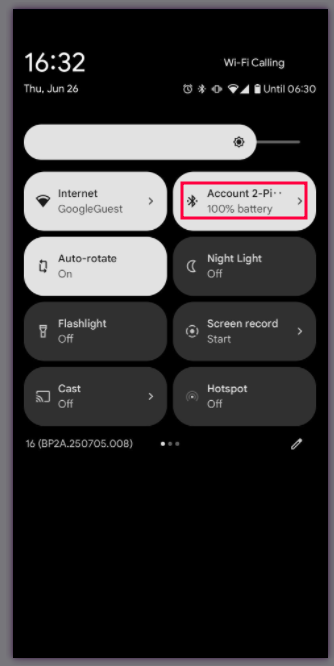

- Tekst ikony Szybkie ustawienia Bluetooth (pociągnij w dół pasek szybkich ustawień):

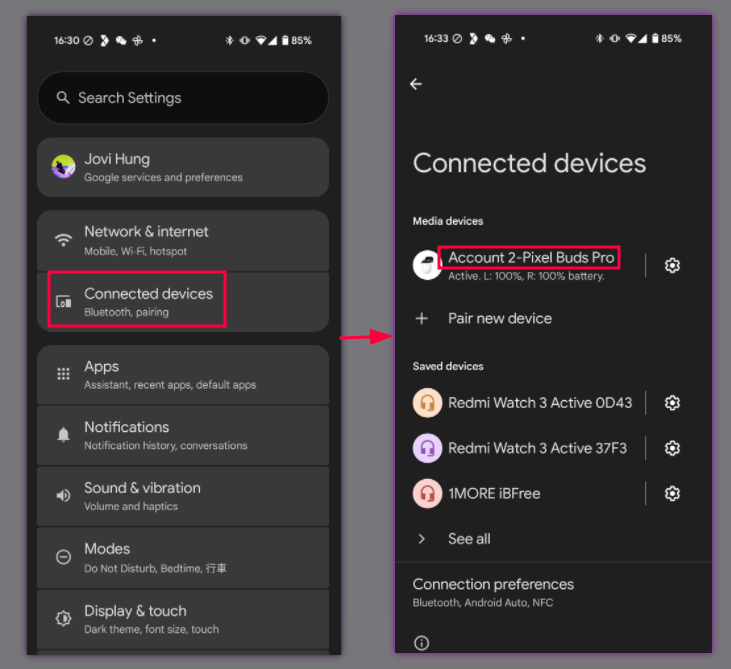

- Ustawienia Bluetooth:
Weryfikacja :
- Telefon 3 powinien wyświetlać nową nazwę urządzenia telefonu 2 w tych samych 3 miejscach w powyższej sekcji procedury.
4.3 Znajdź urządzenie – zadzwoń do zestawu słuchawkowego
4.3.1 Funkcja dzwonienia na zestaw słuchawkowy na urządzeniu
Procedura:
- Udało się sparować telefon z zestawem słuchawkowym.
- Wybierz kolejno Ustawienia > Google > Urządzenia i udostępnianie (lub połączenia urządzenia) > Urządzenia > Zapisane urządzenia > Nazwa zestawu słuchawkowego > Znajdź urządzenie.
- Kliknij przycisk Dzwoń. Jeśli testowy zestaw słuchawkowy ma prawą i lewą słuchawkę, zostanie powinny pokazywać dwa przyciski: lewy i prawy).
- Kliknij Przycisk wyciszania urządzenia.
Weryfikacja:
- Pod nazwą zestawu słuchawkowego powinien być widoczny stan „Połączono”.
- Po kliknięciu tego przycisku zestaw słuchawkowy powinien zadzwonić z dostosowanym dzwonkiem. (Prawdziwy bezprzewodowy zestaw słuchawkowy powinien dzwonić po prawej i lewej stronie ekranu)
- Zestaw słuchawkowy powinien natychmiast wyciszyć się bez żadnych opóźnień.
4.4 Zapisywanie klucza konta wstecz
4.4.1 Parowanie z mocą wsteczną i potwierdzenie
Procedura:
- Przełącz urządzenie w tryb szybkiego parowania
- Jeśli pojawi się powiadomienie, nie klikaj go.
- Wybierz kolejno Ustawienia > Połączone urządzenia > Sparuj nowe urządzenie: kliknij,aby sparować
- Zaczekaj chwilę. Zobaczysz powiadomienie o parze wstecznej.
- Kliknij powiadomienie, aby zapisać zestaw słuchawkowy na swoim koncie.
- Wybierz kolejno Ustawienia > Google > Urządzenia i udostępnianie (lub połączenia urządzenia) > Urządzenia > Zapisane urządzenia
Weryfikacja:
- Powinno wyświetlić się powiadomienie o parze z mocą wsteczną.
- Zobaczysz, że urządzenie jest na liście zapisanych urządzeń. Urządzenie ma teraz pełna obsługa Szybkiego parowania.
