Zertifizierungsrichtlinien für schnelles Pairing 3.2 (v2.0)
Mit Sammlungen den Überblick behalten
Sie können Inhalte basierend auf Ihren Einstellungen speichern und kategorisieren.
Letzte Aktualisierung: 29. März 2024
Das zu testende Gerät muss ein vom Werk bereinigtes Gerät sein (d. h. der DUT).
darf kein persönliches Gerät sein oder ein Gerät, das persönliche
Informationen).
Die hier verfügbaren Testmaterialien (z.B. Prozesse, Richtlinien und andere
Informationen) gehören zu den Google-Diensten und unterliegen dem geistigen Eigentum von Google
und unterliegen den Google-Nutzungsbedingungen unter
http://www.google.com/accounts/TOS wie bei "Software" an.
1. Vorbereitung auf die Zertifizierung
1.1 Definition
Bei der erstmaligen Kopplung erfolgt die Kopplung zwischen einem Gerät, das mit der Funktion „Schnelles Pairing“ kompatibel ist, und einem
Smartphone, auf dem der Nutzer zum ersten Mal in seinem Google-Konto angemeldet ist, und
Smartphone die Werbung vom Gerät erkennt und die Modell-ID des Geräts erkennt,
. Dann folgt der Nutzer der Anleitung in der Pop-up-Benachrichtigung.
um das Gerät zu verbinden. In dieser Richtlinie bezieht sich „Gerät“ auf das Bluetooth-Headset.
oder Lautsprecher statt eines Referenztelefons)
Nachträgliche Kopplung ist die spätere Kopplung zwischen
zuerst gekoppeltes Gerät und das andere Smartphone, auf dem sich dasselbe Google-Konto befindet
angemeldet ist und das Smartphone die Werbung sowie das Konto erkennt
vom Gerät ein. Dann folgt der Nutzer der Anleitung in der
um das Gerät zu verbinden.
1.2 Anforderungen
Referenztelefone mit Android v11 und neueren Android-Versionen
Empfohlene Referenztelefone für alle Android-Versionen:
<ph type="x-smartling-placeholder">
</ph>
Google Pixel 8 (Android 14)
Google Pixel 7 (Android 13)
Google Pixel 6 (Android 12)
Google Pixel 5 (Android 11)
Samsung S20 oder eine neuere Version mit Android 12 oder 13
Es muss mit dem Internet verbunden sein und Bluetooth sowie die Standortermittlung müssen aktiviert sein.
in den Einstellungen aktivieren.
Sie müssen im selben Google-Konto angemeldet sein.
Referenztelefone sind die Smartphones auf dem Markt, die von immer mehr Menschen auf dem Markt genutzt werden.
der Nutzenden.
2.0-fähiges Bluetooth-Gerät mit schnellem Pairing.
Die Screenshots in dieser Anleitung wurden von einem Smartphone mit Android P aufgenommen.
1.3 Version der Google Play-Dienste prüfen
Zweck: Überprüfung, ob die richtige Version des Moduls „Schnelles Pairing“ zum Testen verwendet wird
Gehen Sie zu Einstellungen > Google > Fragezeichen rechts > Drei Punkte an
rechts auf „Versionsinformationen“ und sehen Sie dann nach, welche Version
(Der Wert sollte mindestens 22.XX.XX sein.)
1.4 Debug-Modus-ID aktivieren
Die Modell-ID, die Sie erhalten haben, ist eine ID für den Debug-Modus. Zum Aktivieren gehen Sie zu
Einstellungen > Google > Geräte und Teilen > Geräte, auf denen die Option „Fehlerbehebung einschließen“ aktiviert ist
Ergebnisse“. Wenn die Option „Include debug results“ (Ergebnisse der Fehlerbehebung einschließen) auf dieser Seite fehlt,
Prüfen Sie, ob die Entwickleroptionen im Seeker aktiviert sind.
1.5 Benachrichtigungen für Google Play-Dienste aktivieren
Gehen Sie zu Einstellungen > Benachrichtigungen > App-Einstellungen > Google Play-Dienste und
Stellen Sie sicher, dass der Schalter Benachrichtigungen aktiviert ist.
1.6 Sicherstellen, dass der Server für die Testergebnisse erreichbar ist
Einige Testdaten werden direkt auf Google-Server hochgeladen. Diese Daten werden benötigt, um
bevor Sie mit der Lab-Zertifizierung beginnen. Stellen Sie sicher, dass Ihr Test
Handy verfügt über Folgendes:
Ein angemeldetes Testkonto, das der FP-Testgruppe beigetreten ist.
Die Möglichkeit, während eines Arbeitstags 25 Stunden lang mit Strom versorgt und mit dem Internet verbunden zu bleiben
sowie nach Ausführung der ersten und nachfolgenden Kopplungstests. Das Smartphone wird
während dieser Zeit versucht,
Testdaten und -ergebnisse hochzuladen.
Einen Testzeitraum und eine Testmodell-ID, die mit den Werten im
Selbsttestbericht.
Nutzung und müssen die Diagnoseeinstellungen auf dem Testgerät aktiviert sein. Dies kann bestätigt werden
indem Sie zu Einstellungen > Google > 3 Punkte oben rechts > Nutzung und
Diagnose > Nutzung &aktivieren Diagnose
2. Zertifizierungskriterien
2.1 Definitionen
„Alle Smartphones“ da die Testreferenztelefone mit Android 11.x oder höher
Android-Versionen
„Durchschnittliche Kopplungszeit“ as (die Summe aller erfolgreichen Kopplungszeiten) / (10 -
Anzahl der fehlgeschlagenen Kopplungen). Die Berechnung der Kopplungszeit beginnt zu diesem Zeitpunkt
wenn der Nutzer auf die Benachrichtigung „Schnelles Pairing“ tippt und endet, wenn
Bluetooth-Gerät wurde erfolgreich über Bluetooth verbunden und anzeigen
Benachrichtigung.
„Erfolgsquote“ as (Anzahl der Pop-up-Benachrichtigungen innerhalb von 1 Minute bzw. 10 in
Distanztest)
2.2 Benachrichtigungs-Pop-up zur ersten Kopplung
Die Benachrichtigung sollte innerhalb von 5 Sekunden erscheinen.
2.3 Zertifizierungsspezifikation für Kopplung
Die anfängliche und nachfolgende Kopplungs-Passrate beträgt 0,3 Meter, wenn
Testen der ersten und der nachfolgenden Kopplung.
Bei 80% aller Referenztelefone muss die anfängliche und die nachfolgende Erfolgsquote
jeweils mindestens 80 %.
Die anfängliche und nachfolgende Kopplungszeit beträgt beim Test 0,3 Meter.
ersten und nachfolgenden Paaren.
Jedes Referenztelefon wird auf erste und nachfolgende Kopplungen getestet 10
Mal.
Die durchschnittliche Kopplungszeit sollte maximal 12 Sekunden betragen.
80% der gesamten ersten und nachfolgenden Kopplungszeit des Referenztelefons müssen den
Kriterien.
2.4 Zertifizierungsspezifikation für Entfernungen
Die Erfolgsquote bei 0,3 Metern muss bei 100 % liegen, also bei jeder Referenz.
10-mal durchgeführte Tests sollten in der Lage sein, die Benachrichtigungen zu 100% des Bereichs anzuzeigen.
von 0,3 Metern.
Die Häufigkeit, mit der Benachrichtigungen angezeigt werden, muss mit einer Geschwindigkeit von 1,2 Metern niedriger sein als oder
20% in zehn Malen entspricht.
Die Erfolgsquote muss bei 2 Metern bei 100 % liegen, also auf jedem Referenztelefon.
Bei zehnmaligen Tests sollten in einem Abstand von zwei Metern überhaupt KEINE Benachrichtigungen angezeigt werden.
innerhalb einer Minute.
Jeder Abstand wird zehnmal pro Referenztelefon getestet.
Bei 80% aller Referenztelefone kamen Benachrichtigungs-Pop-ups in drei Entfernungen (0, 3
Meter, 1,2 Meter und 2 Meter), müssen die Kriterien erfüllen.
3. Testrichtlinie für schnelles Pairing 2.0
3.1 Benutzeroberfläche
In den folgenden Bildern werden vier verschiedene Kopplungsabläufe beschrieben:
Erstkopplung, ohne dass die Companion-App des Geräts heruntergeladen wurde.
Erstes Pairing mit der Companion-App des Geräts heruntergeladen
Nachfolgende Kopplung mit der heruntergeladenen Companion-App des Geräts
Nachfolgende Kopplung, ohne die Companion-App des Geräts heruntergeladen zu haben.
In Cases 3 und 4 wird derselbe Ablauf verwendet.
Fehlerstatus
Wenn die Modell-ID nicht mit einem Companion-App-Link verknüpft ist, sehen Tester nicht
wenn die Meldung „Gerät verbunden“ angezeigt wird, angezeigt. Die
Tester sieht nur den Gerätenamen unter „Gerät verbunden“ wie sie sehen,
in nachfolgenden Kopplungen.
3.2 Testfall 1: Erstkopplung
3.2.1 Einrichtung und Testen
Sicherstellen, dass das Bluetooth-Gerät nicht zuvor mit einem Smartphone gekoppelt wurde
wenn Sie mit dem Google-Konto angemeldet sind. Ist dies nicht der Fall,
Rufe die Bluetooth-Einstellungen auf, wähle „Gerät entfernen“ aus und schalte den Flugmodus ein.
damit der Bluetooth-Status zurückgesetzt wird.
Aktivieren Sie die Option „Geräte automatisch speichern“. ist AN. Dieser Schalter ist standardmäßig deaktiviert.
Diese Option finden Sie unter Einstellungen > Google > Geräte > Gespeicherte Geräte
Telefon A.
Versetzen Sie das Bluetooth-Gerät in den Kopplungsmodus.
Platzieren Sie das Bluetooth-Gerät 0,3 m von Smartphone A entfernt.
Warte, bis auf dem Referenztelefon A eine Benachrichtigung angezeigt wird. Die Benachrichtigung
sollte innerhalb von 5 Sek. angezeigt werden.
Beginne nach dem Tippen auf die erste Benachrichtigung, bis du die
Pop-up-Benachrichtigung „Gerät verbunden“ in Handy A.
Notiere die Uhrzeit im Abschnitt „Erste Kopplung“ des Testberichts.
3.2.2 Erwartetes Verhalten
Die erste Kopplung wird angezeigt:
Tippe auf die Benachrichtigung, um die Kopplung über die Funktion „Schnelles Pairing“ zu starten. Die Benachrichtigung wird
Fortschritt:
Wenn die Kopplung über das schnelle Pairing abgeschlossen ist, wird Folgendes angezeigt:
Benachrichtigung. Wenn der Gerätehersteller eine Companion-App veröffentlicht, tippt der Gerätehersteller auf den Link
gelangen Sie zu Google Play, wo Sie es herunterladen können.
Wenn die Funktion „Schnelles Pairing“ fehlschlägt, sieht die halbe Folie so aus:
3.3 Testfall 2: Dieses Gerät mit anderen Referenztelefonen koppeln, die mit demselben Google-Konto verknüpft sind (nachfolgende Kopplung)
3.3.1 Einrichtung und Testen
Achte darauf, dass das Bluetooth-Gerät zuvor mit dem anderen Smartphone gekoppelt wurde
(Smartphone A), auf dem Sie im selben Google-Konto angemeldet sind.
Wie kann ich feststellen, ob das Bluetooth-Gerät mit demselben Google-Konto
Kontonummer A schon einmal verwendet?

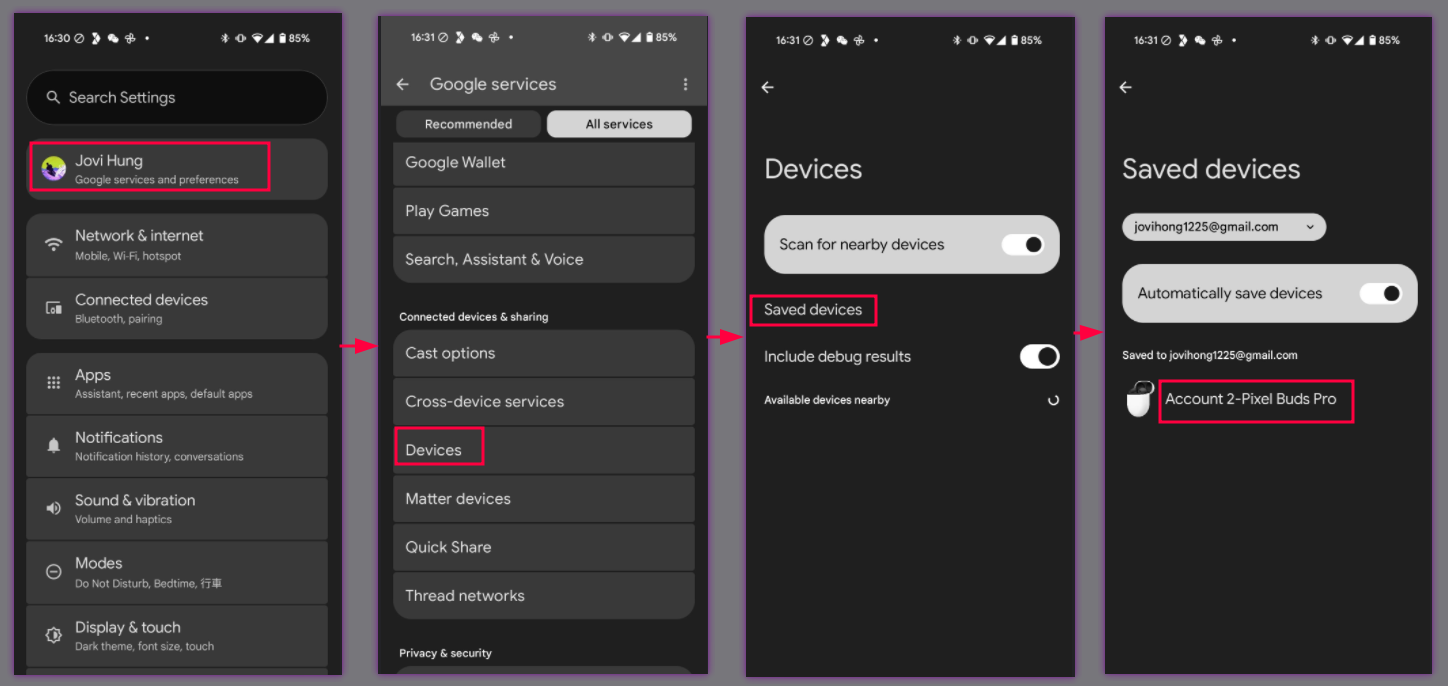

Sehen Sie zunächst auf dem Smartphone A nach, auf dem die erste Kopplung mit dem
und rufen Sie Einstellungen > Google > Geräte und Teilen (oder Gerät
Verbindungen) > Geräte > Gespeicherte Geräte: Sie sehen die gekoppelten
Gerät unter dem Konto wie im folgenden Screenshot angezeigt:
* Second, check the phone B for subsequent pairing test. Still, go to
**Settings > Google > Devices & sharing (or Device connections) >
Devices > Saved devices**. If you see the paired device synced to this
phone B, then subsequent pairing notification should be able to pop up.
Nachdem Sie Testlauf 1 (Erste Kopplung) mit Smartphone A ausgeführt haben, verwenden Sie
die andere Referenztelefon B mit demselben Konto, um diesen Testfall 2 zu bestätigen
(Nachfolgende Kopplung).
Platzieren Sie das Bluetooth-Gerät 0,3 m vom Smartphone entfernt.

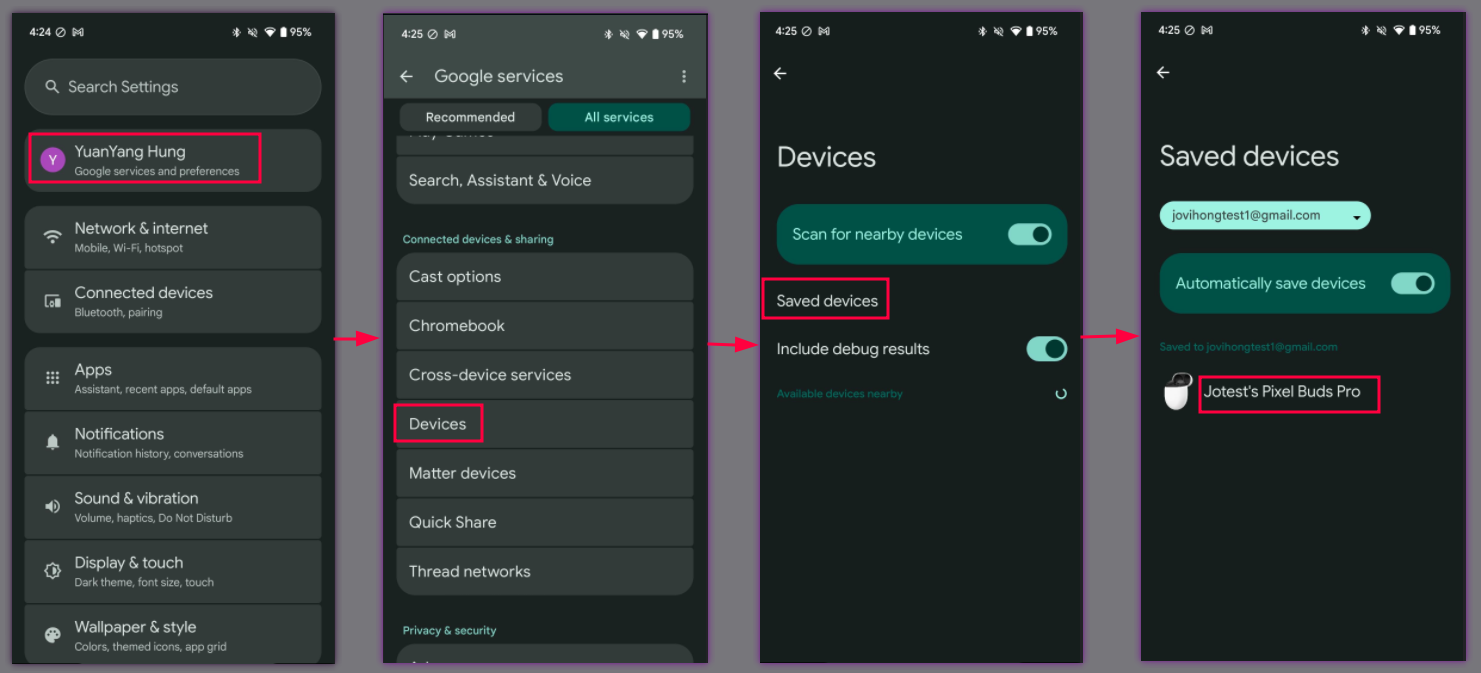

Warten Sie, bis der Gerätename mit dem Konto synchronisiert wurde: Gehen Sie zu Einstellungen > Google >
Geräte und Freigabe (oder Geräteverbindungen) > Geräte > Gespeicherte Geräte, die geprüft werden sollen
ob der Gerätename angezeigt wird. Verlassen Sie diese Seite, sobald das Gerät angezeigt wird
und auf der Startseite zu bleiben.
Auf nachfolgende Pop-up-Benachrichtigung warten
Starte das Timing, nachdem auf Smartphone B auf die nachfolgende Benachrichtigung getippt wird, bis du
sehen Sie die Pop-up-Benachrichtigung „Gerät verbunden“.
Notieren Sie die Uhrzeit für dieses Smartphone B im nachfolgenden Abschnitt.
Löschen Sie den gespeicherten Eintrag, indem Sie die folgenden Schritte ausführen. Dies ist die Voraussetzung für den
für den nächsten Test.

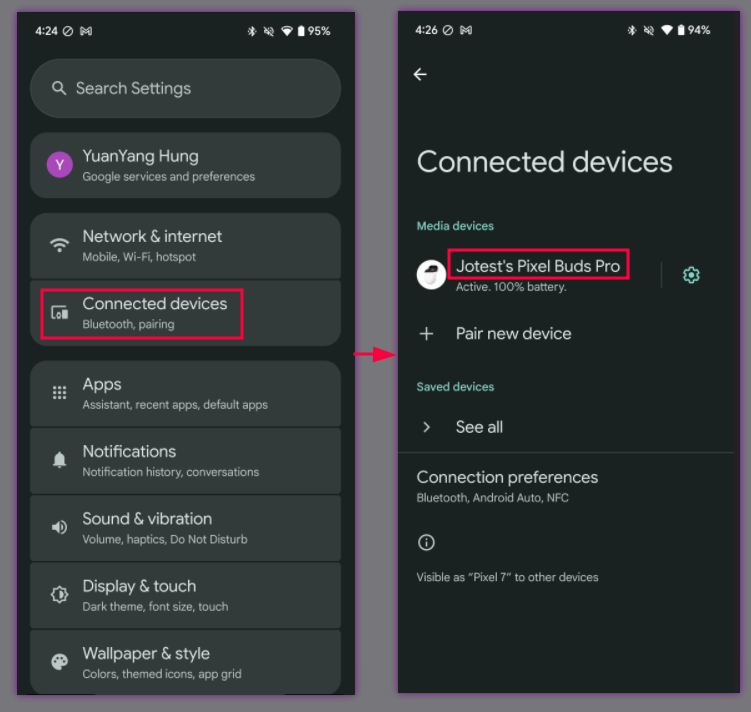

Entfernen Sie die Bluetooth-Einstellung des verbundenen Geräts.
Gehen Sie zu Einstellungen > Google > Geräte und Freigabe (oder Geräteverbindungen) >
Geräte > Gespeicherte Geräte: Deaktiviere die Option „Geräte automatisch speichern“. und
Wechseln Sie zurück zur vorherigen Seite und aktivieren Sie die Option „Geräte automatisch speichern“
und Sie sehen unten das Ergebnis „Keine Geräte“.
Schalten Sie das Gerät ein, um in den Kopplungsmodus zu wechseln.
3.3.2 Erwartetes Verhalten
Pop-up-Benachrichtigung zur Kopplung für ein zuvor verknüpftes Gerät
Tippe auf die Benachrichtigung, um das weitere Koppeln zu starten. Die Benachrichtigung wird
Fortschritt:
Wenn die Kopplung über das schnelle Pairing abgeschlossen ist, wird Folgendes angezeigt:
Benachrichtigung:
Wenn die Funktion „Schnelles Pairing“ nicht gekoppelt werden kann, wird die folgende Benachrichtigung angezeigt:
3.4 Testfall 3 : Prüfen, ob der BLE-Kontoschlüssel noch übertragen wird
Achten Sie darauf, dass das Headset Kontodaten weiterhin sendet, wenn Sie
Es ist nicht sichtbar, z. B. nach Abschluss der ersten Kopplung und
verbunden, es sei denn, das Headset ist ausgeschaltet.
Wähle ein Referenztelefon aus und teste es mindestens 30 Minuten lang.
3.5 Testfall 4 : Entfernungskriterien
Teste jede Entfernung (0,3 m, 1,2 m und 2 m) zehnmal einzeln.
Wenn ein Referenztelefon das Signal erkennt und ein Pop-up-Benachrichtigungs-Pop-up erscheint,
aufgezeichnet als z. B. „0,3 Meter – Ja (7/10)“, was „Benachrichtigung“ bedeutet
erscheint bei 0,3 Metern 7 Mal (von 10 Tests)
3.6 Fehlerbehebungsprotokoll erfassen
3.6.1 Bevor der Fehler reproduziert werden kann...
Die folgenden Schritte müssen ausgeführt werden, bevor das Ereignis reproduziert werden kann.
Fehler. Ein Tipp zur Vereinfachung der Protokollierung ist, diese Befehle jedes Mal auszuführen,
nachdem das Gerät neu gestartet wurde, bevor der Test gestartet wird.
Führen Sie folgenden Befehl aus, um die Protokollierung zu aktivieren und den Fehlerbericht abzurufen:
adb logcat -G 16M
Achten Sie darauf, dass „Bluetooth HCI-Snoop-Protokoll für die Fehlerbehebung“ aktiviert ist.
wie unten beschrieben.
Entwickleroptionen und HCI-Snoop-Protokoll aktivieren Der Zweck besteht darin,
Bluetooth HCI-Snoop-Protokoll zur Fehlerbehebung. Pixel Smartphone als Beispiel. Gehe zu
Einstellungen > System > Telefoninfo > Build-Nummer und tippe auf „Build-Nummer“. für
7-mal. Daraufhin wird ein Toast angezeigt, der darauf hinweist, dass die Entwickleroptionen geöffnet sind. Los
zu Einstellungen > System > Erweitert und Sie sehen die Entwickleroptionen.
erscheinen.
HCI-Snoop-Protokoll aktivieren Tippen Sie auf „Entwickleroptionen“. und aktiviere „Aktivieren
Bluetooth HCI-Snoop-Protokoll“ um die Protokolldatei des HCI-Pakets zur Fehlerbehebung
Analyse.
Aktiviere und deaktiviere den Flugmodus, damit er übernommen wird
3 .6.2 Logcat-Protokolldatei abrufen
Führen Sie adb devices aus, um alle Seriennummern der Geräte auf der
.
adb -s {device serial number} logcat > {logcat name}.txt laufen
Sie können Ihre Logcat-Datei beliebig benennen und mehrere Geräte am
gleichzeitig)
Wenn der Fehler reproduziert wurde...
Führen Sie Ctrl+C aus, um den Logcat zu beenden.
Führen Sie adb bugreport aus, um eine ZIP-Datei zu generieren, die alle
Daten. Das kann einige Minuten dauern.
Führen Sie die folgenden Befehle aus, um btsnoop_hci.log abzurufen. Die Geräte müssen
gerootet)
<ph type="x-smartling-placeholder">
</ph>
Für Android O 8.0 oder höher:
adb pull data/misc/bluetooth/logs/btsnoop_hci.log
Für Android N: adb pull sdcard/btsnoop_hci.log
Wenn die früheren Pfade hci.log nicht enthalten : adb shell; find hci.log
um den Standort abzurufen.
4. Zertifizierungskriterien für Funktionen:
Alle folgenden Testläufe müssen bestanden werden. Akku-Benachrichtigungen sind nur für
ein echtes kabelloses Headset.
4.1 Akku-Benachrichtigungen
4.1.1 Linke + rechte und Lade-Case-Benachrichtigung anzeigen.
Vorgehensweise:
Koppeln Sie das Testtelefon mit dem kabellosen Headset.
Fall schließen
Öffnen Sie den Fall und bestätigen Sie ihn.
Überprüfen:
Akkubenachrichtigung zeigt drei Bilder von links, Case, rechts und Akku
Ebenen korrekt sind. (mit Ladesymbol auf dem linken und rechten Kopfhörer)
4.1.2 Akkuinformationen sollten nach Änderungen des Akkuladestands aktualisiert werden.
Vorgehensweise:
Koppeln Sie das Testtelefon mit dem kabellosen Headset.
Mit einem kabellosen Headset kannst du jedes beliebige Video 10 Minuten lang abspielen. Um die Anzahl der
power.)
Gehen Sie zu Einstellungen > Google > Geräte und Freigabe (oder Geräteverbindungen) >
Geräte > Gespeicherte Geräte > Name des Headsets:
Überprüfen:
Die Akkuinformationen sollten nach Änderungen des Akkuladestands aktualisiert werden.
Der Batteriestand sollte mit dem Batteriestand übereinstimmen, der in der
Bluetooth-Verknüpfung (Schnelleinstellungsleiste nach unten ziehen), Akkustand sollte
Richte einen der Kopfhörer aus, sollte der niedrigste Batteriestand angezeigt werden.
4.1.3 Benachrichtigung unterdrücken, HUN sollte geschlossen werden (Fall schließen)
Vorgehensweise:
Koppeln Sie das Testtelefon mit dem kabellosen Headset.
Öffnen Sie den Fall.
Wenn HUN angezeigt wird, Fall schließen.
Überprüfen:
Vorwarnung zum Akku innerhalb von 3 Sekunden geschlossen.
4.2 Personalisierter Name
4.2.1 Headset-Basisgehäuse 1, Telefon 1, Konto A, erstes Paar
Voraussetzung:
Telefon 1 wurde nie mit dem Headset gekoppelt (falls Smartphone über den im Cache gespeicherten Alias verfügt)
Setze das Headset vor dem Testen auf die Werkseinstellungen zurück.
Vorgehensweise:
Telefonnummer 1 mit Gmail-Konto A anmelden. Kopple Smartphone 1 mit dem Headset. Das sollten Sie nicht tun:
den Gerätenamen nach der Kopplung ändern.
Wähle unten drei Orte aus.
Überprüfen:
Nach der Kopplung sollte auf Smartphone 1 an drei Stellen die
Vorname und Headset-Info. im Format [User's First Name]
[Gerätename].
Name an drei Stellen prüfen
<ph type="x-smartling-placeholder"></ph>
Einstellungen > Google > Geräte und Teilen > Gespeicherte Geräte:
<ph type="x-smartling-placeholder"></ph>

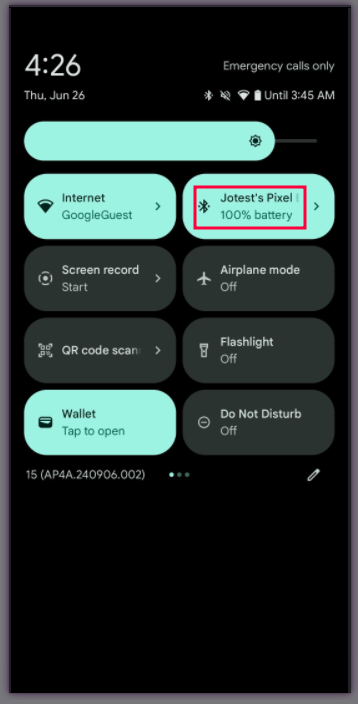

Symboltext für die Schnelleinstellung von Bluetooth (Schnelleinstellungsleiste nach unten ziehen):
<ph type="x-smartling-placeholder"></ph>

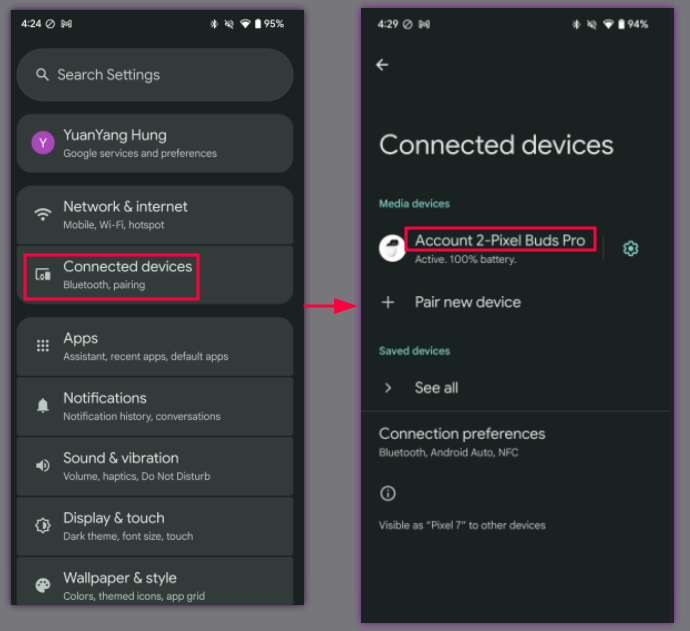

Nach der Kopplung sollten der Vorname des Nutzers und die Headsetinformationen des Kontos angezeigt werden auf
an folgenden Stellen:
<ph type="x-smartling-placeholder"></ph>
Einstellungen > Google > Geräte und Teilen > Gespeicherte Geräte:
<ph type="x-smartling-placeholder"></ph>

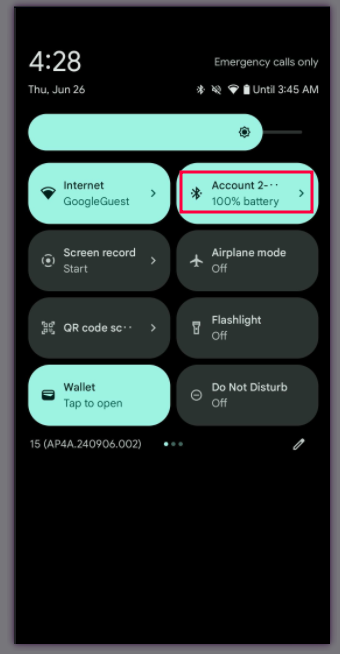

Symboltext für die Schnelleinstellung von Bluetooth (Schnelleinstellungsleiste nach unten ziehen):
<ph type="x-smartling-placeholder"></ph>

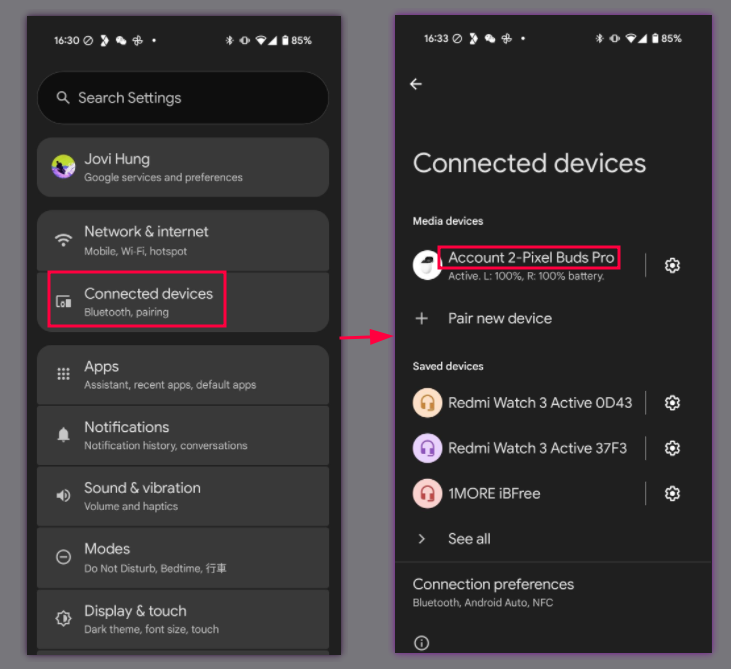

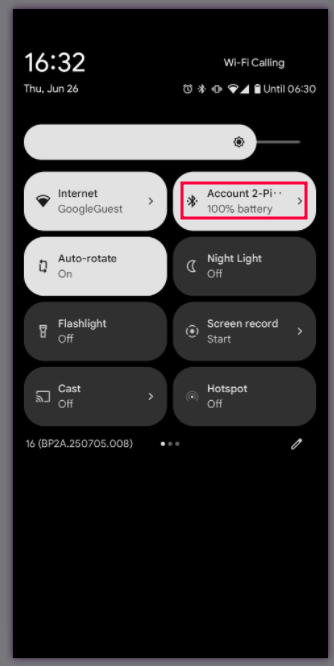

Telefon 3 sollte den neuen Gerätenamen von Smartphone 2 an denselben drei Stellen anzeigen
wie oben beschrieben.
4.3 Gerät finden – Ring-Headset
4.3.1 Headset-Funktion klingeln lassen
Vorgehensweise:
Smartphone mit Headset gekoppelt.
Gehen Sie zu Einstellungen > Google > Geräte und Freigabe (oder Geräteverbindungen) >
Geräte > Gespeicherte Geräte > Name des Headsets > Gerät finden.
Tippe auf die Schaltfläche „Gerät klingeln lassen“.(Wenn das Test-Headset rechte und linke In-Ear-Kopfhörer hat, ist es
sollten zwei Schaltflächen für links und rechts anzeigen)
<ph type="x-smartling-placeholder"></ph>
Tippe auf die Schaltfläche „Gerät stummschalten“.
Überprüfen:
Unter dem Namen des Headsets sollte als Status „Verbunden“ angezeigt werden.
Wenn du auf diese Schaltfläche tippst und einen benutzerdefinierten Klingelton verwendest, sollte das Headset klingeln.
(Ein echtes kabelloses Headset klingelt rechts/links auf der entsprechenden Seite)
Das Headset sollte sofort und ohne Verzögerung stummgeschaltet werden.
4.4 Kontoschlüssel rückwirkend schreiben
4.4.1 Rückwirkendes Pairing und Bestätigung
Vorgehensweise:
Gerät mit schnellem Pairing in den Kopplungsmodus versetzen
<ph type="x-smartling-placeholder"></ph>
Du siehst eine Vorabbenachrichtigung. Tippe nicht darauf.
Gehen Sie zu Einstellungen > Verbundene Geräte > Neues Gerät koppeln, zum Koppeln tippen
<ph type="x-smartling-placeholder"></ph>
Warten Sie eine Minute. Es wird eine Benachrichtigung für die rückwirkende Kopplung angezeigt.
Tippe auf die Benachrichtigung, um das Headset in deinem Konto zu speichern.
Gehen Sie zu Einstellungen > Google > Geräte und Freigabe (oder Geräteverbindungen) >
Geräte > Gespeicherte Geräte
Überprüfen:
Nun sollte eine Benachrichtigung zur rückwirkenden Kopplung angezeigt werden.
Das Gerät wird in der Liste der gespeicherten Geräte angezeigt. Das Gerät hat jetzt
volle Unterstützung für das schnelle Pairing.
