Consignes de certification de l'Association express 3.2 (v2.1)

Dernière mise à jour: 13 août 2024

• L'appareil sous test (DUT) doit être un appareil propre d'usine (c'est-à-dire qu'il ne peut pas s'agir d'un appareil personnel ou d'un appareil contenant des informations personnelles).
• Les supports de test disponibles ici (par exemple, les processus, les consignes et d'autres informations) font partie des services Google, sont soumis aux droits de propriété intellectuelle de Google et aux conditions d'utilisation de Google disponibles sur http://www.google.com/accounts/TOS, comme s'ils étaient des "logiciels".

1. Préparation à la certification

1.1 Définition

• L'association initiale est la séquence d'événements qui se produisent lorsqu'un utilisateur associe un appareil à un compte Google connecté sur un téléphone pour la toute première fois. Dans cette séquence, un téléphone détecte la publicité de l'appareil et affiche une notification invitant l'utilisateur à se connecter à l'appareil et à l'enregistrer. (Dans ces consignes, "appareil" désigne le casque ou l'enceinte Bluetooth, et non un téléphone de référence.)

• L'association ultérieure est la séquence d'événements qui se produisent lorsqu'un utilisateur se connecte à son compte Google sur un nouveau téléphone et tente d'associer un appareil déjà enregistré dans son compte Google. Dans cette séquence, le nouveau téléphone reconnaît que l'ID de modèle annoncé est déjà enregistré dans le compte Google de l'utilisateur et envoie une notification pour accélérer l'association de l'appareil à ce téléphone.

1.2 Exigences

• Tous les téléphones doivent être connectés à Internet, et le Bluetooth et la localisation doivent être activés dans les paramètres.
• Tous les téléphones doivent être connectés au même compte Google.
• Les téléphones de référence doivent être des téléphones commercialisés et couvrir une population d'utilisateurs raisonnablement importante.
• Appareil Bluetooth implémentant la version d'Association express et les extensions associées à certifier.

1.3 Vérifier la version des services Google Play

• But: vérifier que la bonne version de GMS Core est utilisée pour les tests.

• Accédez à Settings > Google > Question mark on the right corner > Three dots on right corner >"Version info" (Paramètres > Google > Point d'interrogation en haut à droite > Trois points en haut à droite > "Informations sur la version"), puis vérifiez la version des services Google Play (elle doit être 22.XX.XX ou supérieure).

1.4 ID d'activation du mode débogage

• L'ID de modèle qui vous a été fourni est un ID de mode débogage. Pour l'activer, accédez à Paramètres > Google > Appareils et partage > Appareils et activez "Inclure les résultats de débogage". Si l'option "Inclure les résultats de débogage" est manquante sur cette page, vérifiez que les options pour les développeurs sont activées dans le Seeker.

1.5 Activer les notifications des services Google Play

• Accédez à Paramètres > Notifications > Paramètres de l'application > Services Google Play et assurez-vous que l'option "Notifications" est activée.

1.6 Vérifier que vous pouvez accéder au serveur de résultats des tests

Certaines données de test sont importées directement sur les serveurs Google. Ces données sont nécessaires pour effectuer l'auto-test avant de commencer la certification en laboratoire. Assurez-vous que votre téléphone de test dispose des éléments suivants:

• Un compte de test connecté qui a rejoint le groupe de test de la fonctionnalité de prévisualisation.
• Capacité à rester allumé et connecté à Internet pendant 25 heures pendant et après l'exécution des tests d'association initiale et ultérieure. Le téléphone tentera d'importer les données et les résultats de test pendant cette période.
• Une période de test et un ID de modèle de test correspondant aux valeurs fournies dans le rapport d'autotest BT Classic ou BT LE Audio.
• Paramètres d'utilisation et de diagnostics activés sur l'appareil de test. Pour vérifier cela, accédez à Paramètres > Google > Trois points en haut à droite > Utilisation et diagnostics > Activez l'utilisation et les diagnostics.

2. Critères de certification

2.1 Définitions

• "Tous les téléphones" désigne tous les téléphones de référence dont le système d'exploitation correspond aux versions minimales définies dans la section "Conditions requises".
• "Durée moyenne d'association" : (somme de toutes les durées d'association réussies) / (10 - nombre d'associations ayant échoué). Le calcul du temps d'association commence lorsque l'utilisateur appuie sur la notification Fast Pair et se termine lorsque le téléphone affiche une notification "Connexion établie".
• Le "taux de réussite" des tests de distance correspond au nombre de pop-ups de notification dans un délai de 1 min / 10.

2.2 Fenêtre pop-up de notification pour l'association initiale

• La notification devrait s'afficher dans les cinq secondes.

2.3 Spécifications de certification pour l'association

• Chaque téléphone de référence sera testé pour les associations initiales et ultérieures 100 fois respectivement.

• Le taux de réussite de l'association initiale et ultérieure est mesuré en plaçant l'appareil à 0,3 mètre du téléphone de référence.

  • La durée moyenne d'association doit être comprise entre 12 secondes et 12 secondes lorsque vous associez un micrologiciel ne prenant en charge qu'un seul composant (par exemple, un casque ou un haut-parleur unique).
  • La durée moyenne d'appairage doit être comprise entre 14 secondes lorsque vous associez le micrologiciel compatible avec les membres d'un ensemble coordonné (par exemple, les écouteurs gauche et droit).

• 80% de la durée d'association initiale et ultérieure de tous les téléphones de référence doivent répondre aux critères.

2.4 Spécification de certification pour la distance

Au moins 80% de tous les téléphones de référence doivent répondre aux critères de cette section lors des tests effectués aux trois distances prescrites (0,3 mètre, 1,2 mètre et 2 mètres).

• Le taux de réussite à 0,3 mètre doit être de 100%. Autrement dit, chaque téléphone de référence doit exécuter le test à 30 cm 10 fois et afficher chaque notification.
• Le taux d'apparition de la notification d'association envoyée aux téléphones de référence à 1,2 mètre doit être inférieur ou égal à 20% sur 10 fois.
• Chaque test effectué à une distance de deux mètres ne doit jamais entraîner l'affichage d'une notification sur les téléphones de référence pendant au moins une minute.
• Chaque distance sera testée 10 fois pour chaque téléphone de référence.

3. Consignes de test pour Fast Pair 2.0

3.1 Interface utilisateur

Les images suivantes décrivent quatre flux d'association différents:

1. Association initiale sans avoir téléchargé l'application associée de l'appareil.

1. Association initiale avec l'application associée de l'appareil téléchargée.

1. Couplage ultérieur avec l'application complémentaire de l'appareil téléchargée.

2. Association ultérieure sans avoir téléchargé l'application associée de l'appareil.

   Les cas 3 et 4 suivent le même processus.

• Bilan des erreurs

La notification de téléchargement d'une application associée ne s'affiche que si l'ID de modèle de l'appareil de test est associé à un lien vers une application associée. Au lieu de cela, si aucune association d'application associée n'existe, le testeur ne verra que le nom de l'appareil sous la notification "Appareil connecté", comme il le verra pour les associations ultérieures.

3.2 Cas de test 1: Association initiale

3.2.1 Configuration et test

• Assurez-vous que l'appareil de test ne figure sur aucun téléphone en tant qu'appareil enregistré. Sur chaque téléphone ayant enregistré l'appareil de test et connecté au compte Google de test: accédez aux paramètres Bluetooth, sélectionnez "Oublier l'appareil", puis activez le mode Avion pour vous assurer que l'appareil de test est oublié.

• Assurez-vous que l'option "Enregistrer automatiquement les appareils" est activée. Ce bouton bascule est désactivé par défaut. Vous trouverez cette option dans Paramètres > Google > Appareils > Appareils enregistrés sur le téléphone A.

• Mettez l'appareil Bluetooth en mode association.

• Placez l'appareil Bluetooth à 30 cm du téléphone A.

• Attendez que la notification s'affiche sur le téléphone de référence A. La notification devrait s'afficher dans les cinq secondes.

• Commencez à chronométrer le temps à partir du moment où vous appuyez sur la notification initiale jusqu'à ce que la notification "Appareil connecté" s'affiche sur le téléphone A.

• Notez l'heure dans la section "Association initiale" du rapport de test.

3.2.2 Comportement attendu

• La demi-feuille d'association initiale s'affiche:

• Appuyez sur la notification pour lancer l'association avec Fast Pair. La notification indique la progression:

• Une notification s'affiche sur le téléphone lorsque l'association express est réussie. Le téléphone invite également l'utilisateur à télécharger l'application associée de l'appareil sur le Google Play Store si le fabricant de l'appareil en publie une.

• Le téléphone affiche une erreur si l'association express échoue:

3.3 Cas de test 2: Associer cet appareil à deux téléphones de référence connectés au même compte Google (association ultérieure)

3.3.1 Configuration et test

• Connectez-vous au même compte Google sur les deux téléphones (téléphone A et téléphone B).

• Assurez-vous que l'appareil testé a déjà été associé à l'autre téléphone (téléphone A).

  • Pour vérifier que l'appareil Bluetooth a été associé au téléphone A:

    • Accédez d'abord à Paramètres > Google > Appareils et partage (ou Connexions des appareils) > Appareils > Appareils enregistrés sur le téléphone qui a effectué l'association initiale (téléphone A). Le DUT doit apparaître dans la liste des appareils enregistrés du téléphone, comme illustré ci-dessous:



    • Ensuite, accédez à Paramètres > Google > Appareils et partage (ou Connexions des appareils) > Appareils > Appareils enregistrés sur l'appareil qui n'a pas été associé au DUT (téléphone B). Le téléphone B ne pourra afficher la notification d'association ultérieure que si l'appareil de test également apparaît dans sa liste d'appareils enregistrés.



• En gros, après avoir exécuté le cas de test 1 (Association initiale) avec le téléphone A, vous utilisez l'autre téléphone de référence B avec le même compte pour valider ce cas de test 2 (Association ultérieure).

• Placez l'appareil Bluetooth à 0,3 m du téléphone.

• Attendez que le nom de l'appareil soit synchronisé avec le compte: accédez à Paramètres > Google > Appareils et partage (ou Connexions d'appareils) > Appareils > Appareils enregistrés pour vérifier si le nom de l'appareil s'affiche. Revenez à l'écran d'accueil une fois que le DUT apparaît dans la liste des appareils du téléphone.

• Attendez que la notification suivante s'affiche.

• Mesurez le temps écoulé entre l'appui sur la notification suivante sur le deuxième téléphone et l'affichage de la notification pop-up "Appareil connecté".

• Notez l'heure dans la section "Suivant" pour le deuxième téléphone.

• Effacez l'enregistrement enregistré en suivant les étapes ci-dessous, ce qui est une condition préalable au prochain test.

  • Supprimez l'appareil connecté de la liste des paramètres Bluetooth.

  • Accédez à Paramètres > Google > Appareils et partage (ou Connexions d'appareils) > Appareils > Appareils enregistrés.

    • Désactivez l'option "Enregistrer automatiquement les appareils".
    • Revenir à la page précédente
    • Activez l'option "Enregistrer automatiquement les appareils".
    • Vérifiez que la liste des appareils affiche "Aucun appareil", comme illustré ci-dessous:



  • Mettez l'appareil en mode association.

3.3.2 Comportement attendu

• Une notification d'association s'affiche pour un appareil précédemment associé

• Appuyez sur la notification pour lancer l'association suivante. La notification indique la progression:

• Une fois l'association Fast Pair terminée, la notification suivante s'affiche:

• Le téléphone affiche une erreur si l'association express échoue:

3.4 Cas de test 3 : Vérifier que la clé de compte BLE est toujours diffusée

• Assurez-vous que le casque continue de diffuser les données de compte lorsqu'il n'est pas détectable, par exemple: une fois l'association initiale terminée et le casque connecté, sauf si le casque est éteint.
• Choisissez un téléphone de référence et testez-le une fois pendant au moins 30 minutes.

3.5 Cas de test 4 : Critères de distance

• Testez chaque distance (0,3 m, 1,2 m et 2 m) 10 fois individuellement.
• Enregistrez chaque fois qu'un téléphone de référence affiche une notification pour chaque distance.
  • Par exemple, "0,3 mètres – Oui (7/10)" signifie "Ce téléphone de référence reçoit la notification d'association sept fois (sur 10) à 0,3 mètre".

3.6 Comment capturer le journal de débogage

3.6.1 Capturer des informations de débogage

• Pour activer la journalisation et récupérer le rapport de bug, exécutez la commande suivante :
  • adb logcat -G 16M

• Assurez-vous d'avoir activé "Journaux HCI Bluetooth pour le débogage". Pour les téléphones Pixel, procédez comme suit:

  • Accédez à Paramètres > Système > À propos du téléphone > Numéro de version.
  • Appuyer sept fois sur "Numéro de version" pour activer les options pour les développeurs.

  * En accédant à Paramètres > Système > Avancé > Options pour les développeurs. * Activer les options pour les développeurs et le journal de surveillance HCI. * Cette option permet au téléphone de collecter le fichier journal des paquets HCI. * Activez et désactivez le mode Avion pour vous assurer que les modifications sont appliquées.

3.6.2 Obtenir le fichier journal Logcat

• Exécutez adb devices pour afficher tous les numéros de série des appareils dans le terminal.
• Exécutez adb -s {device serial number} logcat > {logcat name}.txt (vous pouvez nommer votre fichier logcat de manière arbitraire et enregistrer plusieurs appareils en même temps).
• Reproduisez le bug.
• Exécutez Ctrl+C pour arrêter Logcat.
• Exécutez adb bugreport pour générer un fichier ZIP qui doit contenir toutes les données. Cette opération peut prendre plusieurs minutes.
• Exécutez les commandes suivantes pour obtenir btsnoop_hci.log (les appareils doivent être en mode root).
  • Pour Android O (8.0) ou version ultérieure : adb pull data/misc/bluetooth/logs/btsnoop_hci.log
  • Pour Android N: adb pull sdcard/btsnoop_hci.log
  • Si les chemins précédents ne contiennent pas le fichier hci.log : adb shell; find hci.log pour obtenir l'emplacement.

4. Critères de certification des fonctionnalités:

Tous les cas de test doivent réussir. La notification de batterie n'est obligatoire que pour les véritables écouteurs sans fil.

4.1 Notifications liées à la batterie

4.1.1 Affichage de la notification de batterie gauche, droite et coque.

Procédure:

1. Associez le téléphone de test au casque sans fil.
2. Clôturer le cas
3. Ouvrez la demande et vérifiez-la.

Vérifiez les points suivants:

1. La notification de batterie affiche trois images (à gauche, dans l'étui et à droite), et les niveaux de batterie sont corrects. (avec l'icône de recharge sur les écouteurs gauche et droit)

4.1.2 Les informations sur la batterie doivent être mises à jour lorsque le niveau de la batterie change.

Procédure:

1. Associez le téléphone de test au casque sans fil.
2. Utilisez des écouteurs sans fil pour lire une vidéo pendant 10 min. (pour réduire la consommation d'énergie).
3. Accédez à Paramètres > Google > Appareils et partage (ou Connexions d'appareils) > Appareils > Appareils enregistrés > Nom du casque.

Vérifiez les points suivants:

1. Les informations sur la batterie doivent être mises à jour lorsque le niveau de la batterie change.
2. Le niveau de la batterie doit être le même que celui indiqué dans le raccourci Bluetooth (barre de paramètres rapides à faire glisser vers le bas). Le niveau de la batterie doit correspondre à l'un des niveaux des écouteurs. Il est préférable d'afficher le niveau de batterie le plus bas.

4.1.3 Suppress notification, HUN should be dismissed (Close Case)

Procédure:

1. Associez le téléphone de test au casque sans fil.
2. Ouvrez une demande.
3. Lorsque la notification prioritaire s'affiche, fermez la demande.

Vérifiez les points suivants:

1. Notification prioritaire de batterie ignorée dans les trois secondes.

4.2 Nom personnalisé

4.2.1 Cas de base du casque 1, téléphone 1, compte A, association initiale

Condition préalable:

1. Le téléphone 1 n'a jamais été associé au casque (au cas où le téléphone dispose de l'alias mis en cache)
2. Rétablissez la configuration d'usine du casque avant de le tester.

Procédure:

1. Connectez-vous au téléphone 1 avec le compte Gmail A. Associez le téléphone 1 au casque. Ne modifiez pas le nom de l'appareil après l'association.
2. Vérifiez que trois lieux sont affichés.

Vérifiez les points suivants:

1. Une fois l'association effectuée, le téléphone 1 doit afficher le prénom de l'utilisateur du compte A et les informations sur le casque, sous la forme [Nom de l'appareil] de [Prénom de l'utilisateur].

• Vérifier le nom dans trois endroits

  1. Paramètres > Google > Appareils et partage > Appareils enregistrés:



  2. Texte de l'icône Bluetooth dans les Réglages rapides (baisser la barre des Réglages rapides):



  3. Paramètres Bluetooth:



4.2.2 Base du casque cas 2, téléphone 2, compte B, association initiale > modifier le nom de l'appareil

Procédure:

1. Poursuivez à partir de l'étape 1 de l'article "Cas d'utilisation du casque 1 sur 3".
2. Téléphone 2, compte B, association initiale réussie.
3. Vérifiez trois lieux.
4. Accédez à Paramètres Bluetooth > icône en forme de roue dentée > icône en forme de crayon > modifier le nom de l'appareil.

Vérifiez les points suivants:

1. Après l'association, le prénom de l'utilisateur du compte A et les informations sur le casque doivent s'afficher aux emplacements suivants:

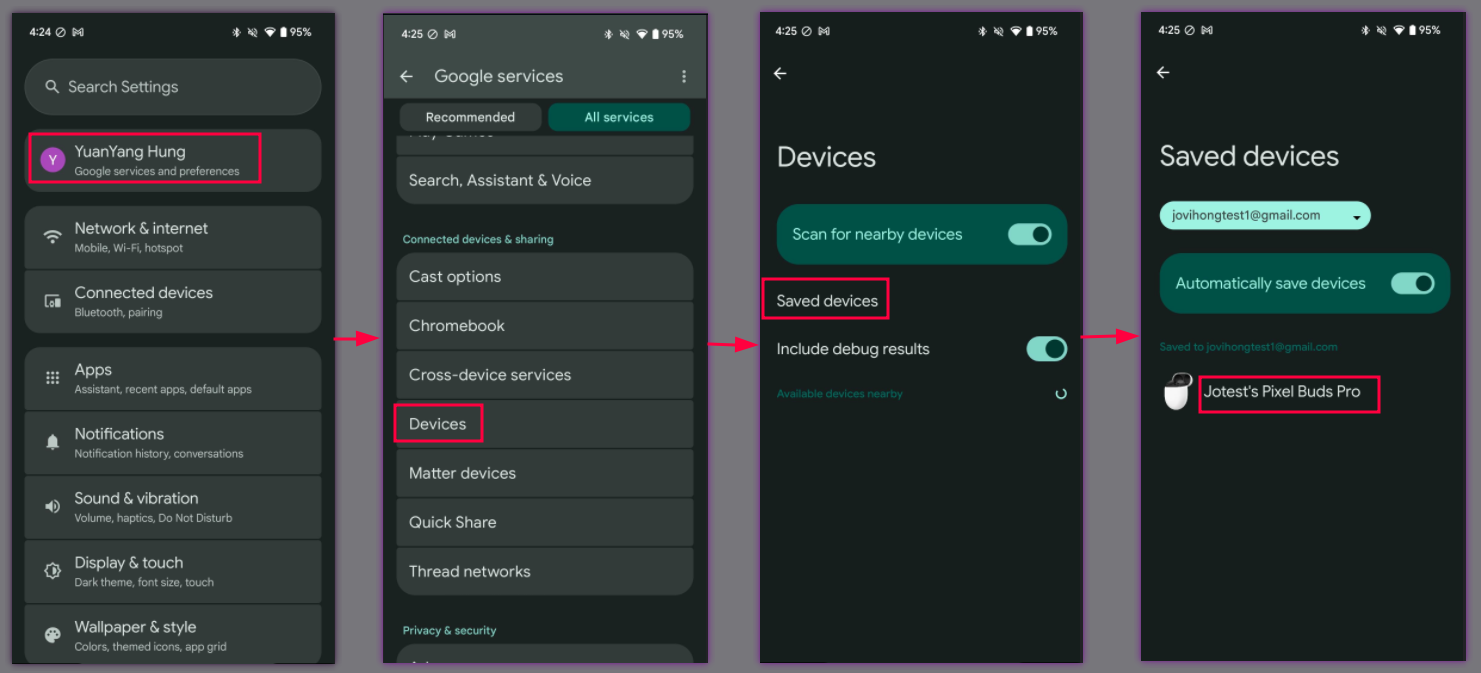

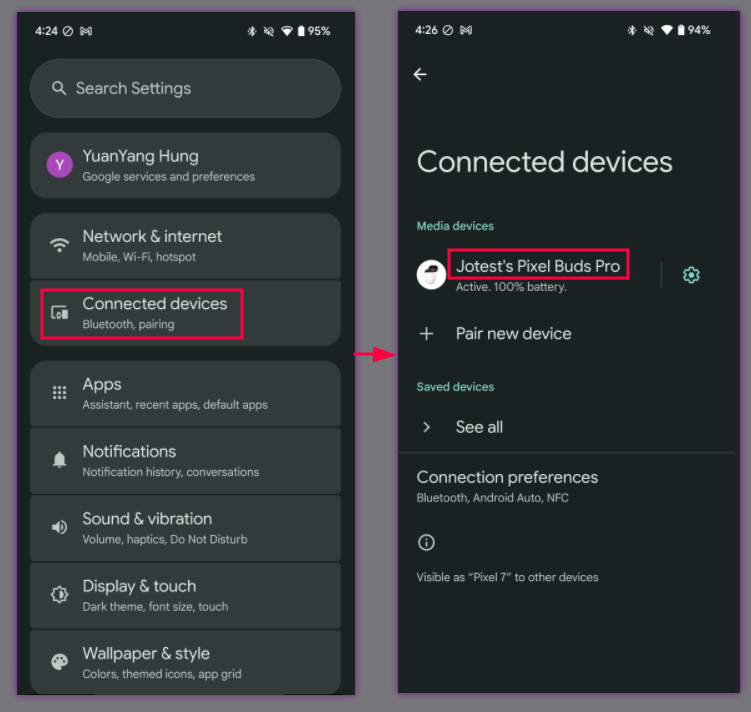

   1. Paramètres > Google > Appareils et partage > Appareils enregistrés:

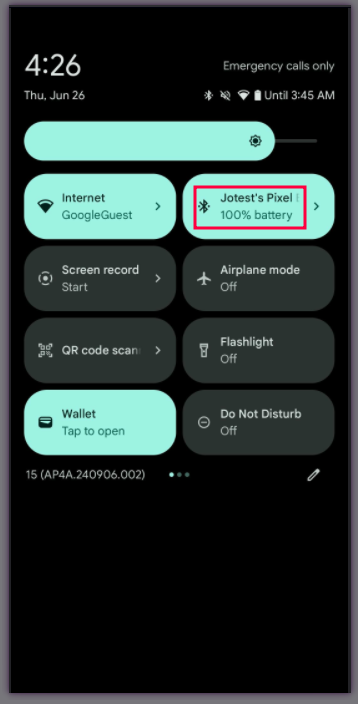

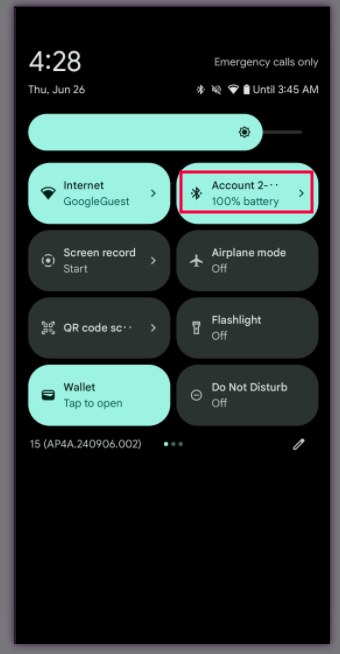

   2. Texte de l'icône Bluetooth dans les Réglages rapides (baisser la barre des Réglages rapides):



   3. Paramètres Bluetooth:



2. Une fois le nom de l'appareil modifié, le nouveau nom doit s'afficher aux endroits suivants:

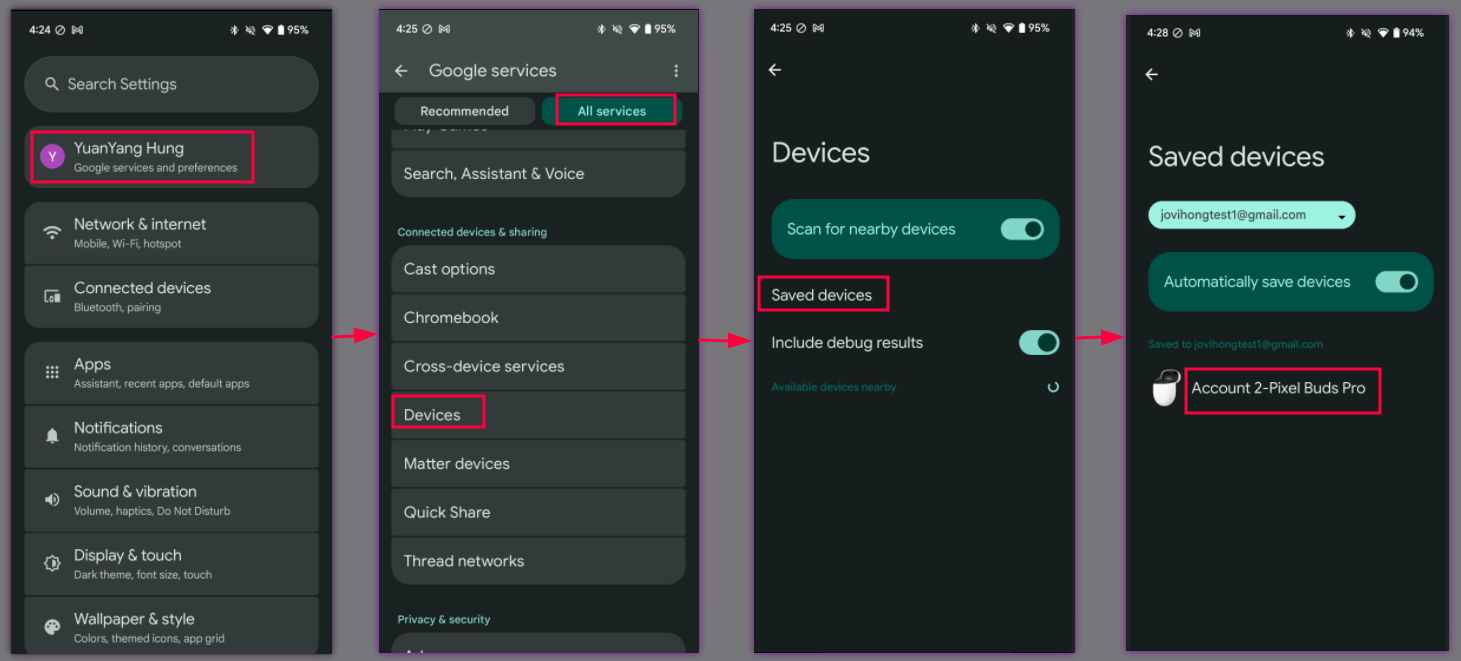

   1. Paramètres > Google > Appareils et partage > Appareils enregistrés:



   2. Texte de l'icône Bluetooth dans les Réglages rapides (baisser la barre des Réglages rapides):

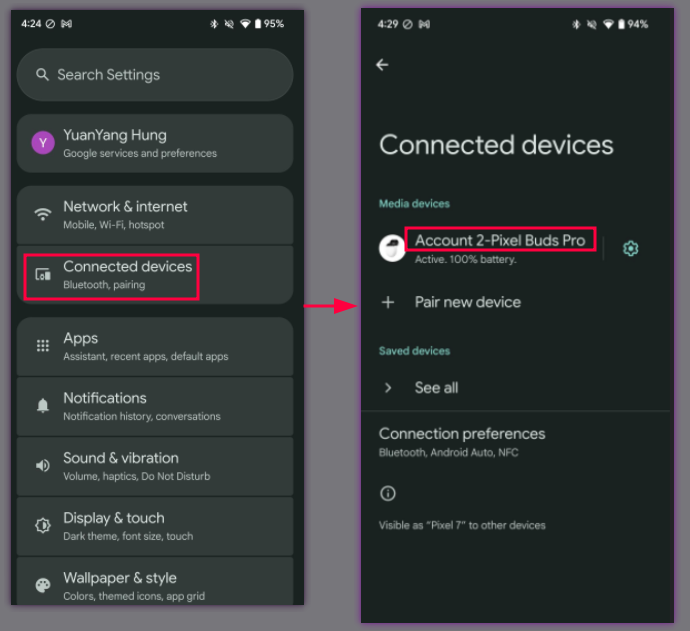

   3. Paramètres Bluetooth:



4.2.3 Base du casque 3, téléphone 3, compte C, association initiale

Procédure:

1. Poursuivez à partir de la section "Cas 2 sur 3 pour les écouteurs".
2. Téléphone 3, compte C, association initiale réussie.

3. Vérifiez les trois lieux listés:

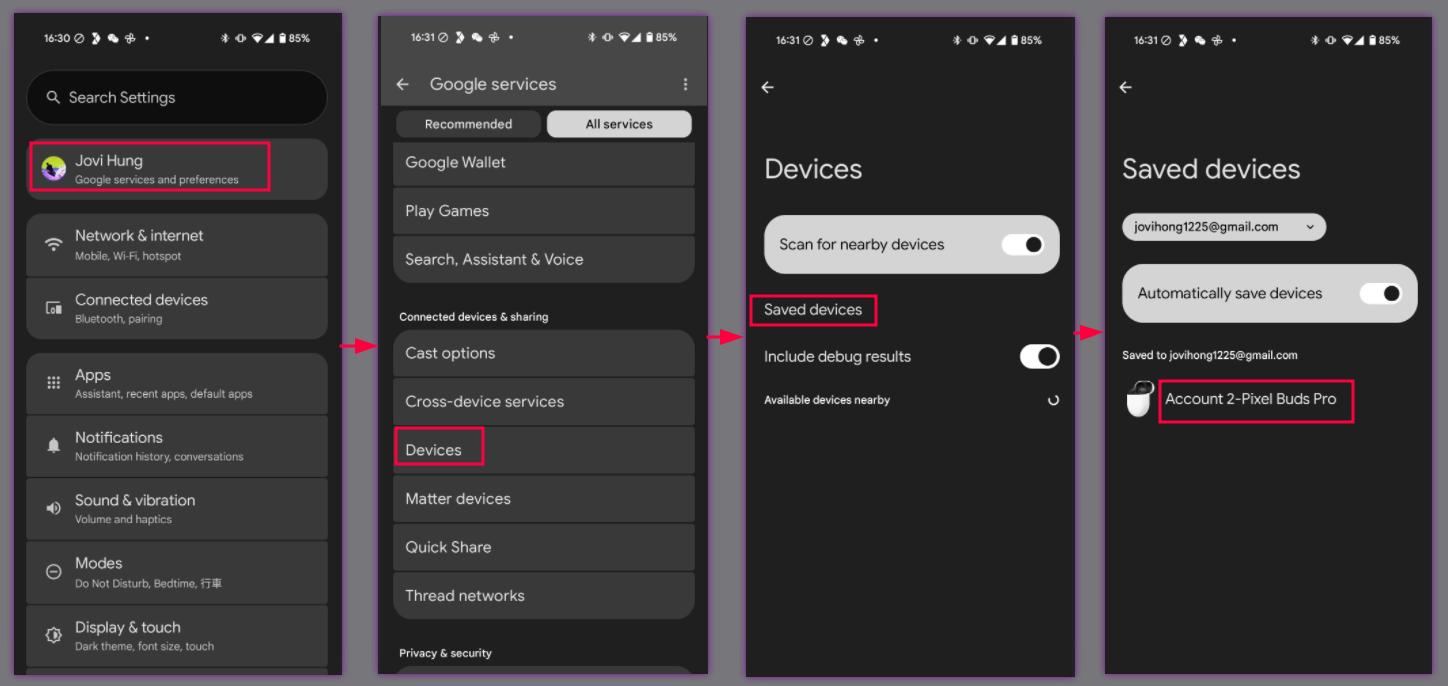

   1. Paramètres > Google > Appareils et partage > Appareils enregistrés:

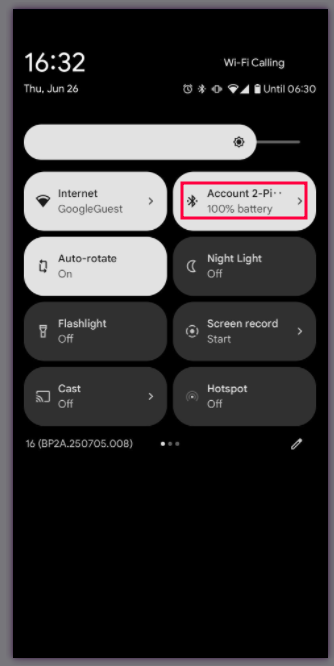

   2. Texte de l'icône Bluetooth dans les Réglages rapides (baisser la barre des Réglages rapides):

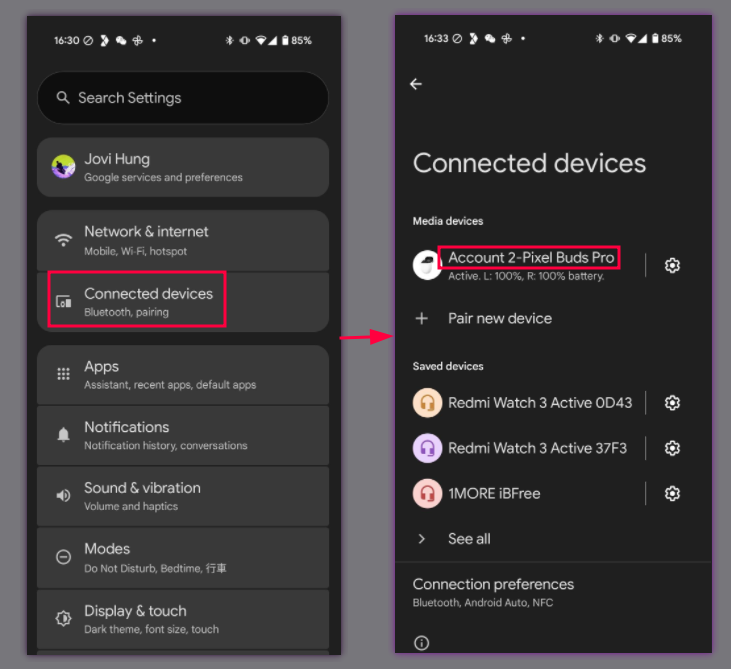

   3. Paramètres Bluetooth:



Vérifiez les points suivants :

1. Le téléphone 3 doit afficher le nouveau nom de l'appareil du téléphone 2 dans les trois emplacements indiqués dans les étapes précédentes.

4.3 Localiser un appareil : faire sonner le casque

4.3.1 Fonctionnalité du casque pour faire sonner l'appareil

Procédure:

1. Associer le téléphone au casque

2. Accédez à Paramètres > Google > Appareils et partage (ou Connexions des appareils) > Appareils > Appareils enregistrés > Nom du casque > Trouver l'appareil.



3. Appuyez sur le bouton "Faire sonner l'appareil".(Si le casque de test comporte des écouteurs gauche et droit, deux boutons doivent s'afficher pour les deux écouteurs.)

4. Appuyez sur le bouton "Couper le son de l'appareil".



Vérifiez les points suivants:

1. L'état sous le nom du casque doit indiquer "Connecté".
2. Le casque doit sonner lorsque vous appuyez sur ce bouton avec une sonnerie personnalisée. (Le casque sans fil doit sonner du côté correspondant, à droite ou à gauche)
3. Le casque doit être mis en sourdine immédiatement, sans délai.

4.4 Écrire la clé de compte rétroactivement

4.4.1 Association et confirmation rétroactives

Procédure:

1. Mettre l'appareil avec Association express en mode association
   1. Une notification d'alerte s'affiche. Ne l'appuyez pas.
2. Accédez à Paramètres > Appareils connectés > Associer un nouvel appareil,puis appuyez sur Associer.
3. Patientez une minute. Vous verrez apparaître une notification pour la paire rétroactive.
4. Appuyez sur la notification pour enregistrer le casque dans votre compte.
5. Accédez à Paramètres > Google > Appareils et partage (ou Connexions des appareils) > Appareils > Appareils enregistrés.

Vérifiez les points suivants:

1. La notification d'association rétroactive devrait s'afficher.



2. L'appareil apparaît dans la liste des appareils enregistrés. L'appareil est désormais entièrement compatible avec l'Association express.
