Panduan Sertifikasi Sambungan Cepat 3.2 (v2.1)

Terakhir diperbarui: 13 Agustus 2024

• Perangkat yang sedang diuji ("DUT") harus berupa perangkat yang bersih dari pabrik (yaitu, DUT tidak boleh berupa perangkat pribadi atau perangkat yang berisi informasi pribadi).
• Materi pengujian yang tersedia di sini (misalnya, proses, panduan, dan informasi lainnya) adalah bagian dari layanan Google, tunduk pada hak kekayaan intelektual Google dan tunduk pada Persyaratan Layanan Google yang terletak di http://www.google.com/accounts/TOS seolah-olah materi tersebut adalah "software".

1. Persiapan untuk Sertifikasi

1.1 Definisi

• Penyambungan awal adalah urutan peristiwa yang terjadi saat pengguna menyambungkan perangkat ke Akun Google yang login di ponsel untuk pertama kalinya. Dalam urutan ini, ponsel mendeteksi iklan dari perangkat dan menampilkan notifikasi yang meminta pengguna untuk terhubung dan menyimpan perangkat. (Dalam panduan ini, 'perangkat' berarti headset atau speaker Bluetooth, bukan ponsel referensi).

• Penyambungan berikutnya adalah urutan peristiwa yang terjadi saat pengguna login ke Akun Google-nya di ponsel baru dan mencoba menyambungkan perangkat yang sudah disimpan ke Akun Google-nya. Dalam urutan ini, ponsel baru mengenali bahwa ID Model yang diiklankan sudah disimpan ke Akun Google pengguna dan memberikan notifikasi untuk mempercepat penyambungan perangkat ke ponsel ini.

1.2 Persyaratan

• Semua ponsel harus terhubung ke Internet dan mengaktifkan Bluetooth serta Lokasi di Setelan.
• Semua ponsel harus login ke Akun Google yang sama.
• Telepon referensi harus berupa ponsel yang aktif di pasar dan mencakup populasi pengguna yang cukup besar.
• Perangkat Bluetooth yang menerapkan versi Sambungan Cepat, dan ekstensi terkait, yang akan disertifikasi.

1.3 Memeriksa versi Layanan Google Play

• Tujuan: Untuk mengonfirmasi bahwa versi GMS Core yang benar digunakan untuk pengujian.

• Buka Setelan > Google > Tanda tanya di sudut kanan > Tiga titik di sudut kanan >"Info versi", lalu periksa versi layanan Google Play (Harus 22.XX.XX atau yang lebih baru).

1.4 ID Aktifkan mode debug

• ID model yang diberikan kepada Anda adalah ID mode debug. Untuk mengaktifkannya, buka Setelan > Google > Perangkat & Berbagi > Perangkat untuk mengaktifkan "Sertakan hasil debug". Jika opsi "Sertakan hasil debug" tidak ada di halaman ini, pastikan Opsi developer di Pencari diaktifkan.

1.5 Mengaktifkan notifikasi layanan Google Play

• Buka Setelan > Notifikasi > Setelan aplikasi > Layanan Google Play dan pastikan tombol Notifikasi aktif.

1.6 Pastikan Anda dapat menjangkau server hasil pengujian

Beberapa data pengujian diupload langsung ke server Google. Data ini diperlukan untuk menyelesaikan Pengujian Mandiri sebelum memulai Sertifikasi Lab. Pastikan ponsel pengujian Anda memiliki hal berikut:

• Akun pengujian yang login dan telah bergabung ke grup pengujian FP.
• Kemampuan untuk tetap menyala dan terhubung ke internet selama 25 jam selama dan setelah menjalankan pengujian penyambungan awal dan berikutnya. Selama waktu ini, ponsel akan mencoba mengupload data dan hasil pengujian.
• Periode pengujian dan ID model pengujian yang cocok dengan nilai yang diberikan dalam Laporan Pengujian Mandiri BT Classic atau BT LE Audio.
• Setelan Penggunaan & diagnostik diaktifkan di perangkat pengujian. Hal ini dapat diverifikasi dengan membuka: Setelan > Google > 3 titik di sudut kanan atas > Penggunaan & diagnostik > aktifkan penggunaan & diagnostik.

2. Kriteria Sertifikasi

2.1 Definisi

• "Semua ponsel" mengacu pada semua ponsel referensi dengan OS yang cocok dengan versi minimum yang ditentukan di bagian Persyaratan.
• "Rata-rata waktu penyambungan" adalah (jumlah semua waktu penyambungan yang berhasil) / (10 - jumlah penyambungan yang gagal). Penghitungan waktu penyambungan dimulai saat pengguna mengetuk notifikasi Sambungan Cepat, dan berakhir saat ponsel menampilkan notifikasi 'koneksi berhasil' kepada pengguna.
• "Rasio keberhasilan" untuk pengujian jarak adalah (jumlah pop-up notifikasi dalam 1 menit / 10).

2.2 Pop-up notifikasi untuk penyambungan awal

• Notifikasi akan muncul dalam 5 detik.

2.3 Spesifikasi sertifikasi untuk penyambungan

• Setiap ponsel referensi akan diuji untuk penyambungan awal dan berikutnya masing-masing 100 kali.

• Tingkat keberhasilan untuk penyambungan awal dan berikutnya diukur dengan menempatkan perangkat sejauh 0,3 meter dari ponsel referensi.

  • Waktu penyambungan rata-rata harus dalam 12 detik saat menyambungkan firmware yang hanya mendukung satu komponen (misalnya, headset atau satu speaker).
  • Waktu penyambungan rata-rata harus dalam 14 detik saat menyambungkan firmware yang mendukung anggota set terkoordinasi (misalnya, earbud kiri dan kanan).

• 80% dari semua waktu penyambungan awal dan berikutnya dari ponsel referensi harus memenuhi kriteria.

2.4 Spesifikasi sertifikasi untuk jarak

Setidaknya 80% dari semua ponsel referensi harus memenuhi kriteria bagian ini saat diuji pada 3 jarak yang ditentukan (0,3 meter, 1,2 meter, dan 2 meter).

• Tingkat keberhasilan pada jarak 0,3 meter harus 100%. Dengan kata lain, setiap ponsel referensi harus menjalankan pengujian 0,3 meter 10 kali dan menampilkan setiap notifikasi.
• Rasio kemunculan notifikasi penyambungan yang dikirim ke ponsel referensi pada jarak 1,2 meter harus kurang dari atau sama dengan 20% dalam 10 kali.
• Setiap pengujian yang dilakukan pada jarak 2 meter tidak boleh menyebabkan notifikasi muncul di ponsel referensi selama minimal 1 menit.
• Setiap jarak akan diuji 10 kali untuk setiap ponsel referensi.

3. Panduan Pengujian Sambungan Cepat 2.0

3.1 Antarmuka pengguna

Gambar berikut menjelaskan 4 alur penyambungan yang berbeda:

1. Penyambungan Awal tanpa Aplikasi Pendamping perangkat yang didownload.

1. Penyambungan Awal dengan Aplikasi Pendamping perangkat yang didownload.

1. Penyambungan Berikutnya dengan Aplikasi Pendamping perangkat yang didownload.

2. Penyambungan Berikutnya tanpa mendownload Aplikasi Pendamping perangkat.

   Kasus 3 dan 4 menggunakan alur yang sama.

• Status error

Notifikasi untuk mendownload aplikasi pendamping hanya akan muncul jika ID Model DUT dikaitkan dengan link aplikasi pendamping. Sebagai gantinya, jika tidak ada pengaitan aplikasi pendamping, penguji hanya akan melihat nama perangkat di notifikasi "Perangkat terhubung" seperti yang akan mereka lihat untuk penyambungan berikutnya.

3.2 Kasus pengujian 1: Penyambungan awal

3.2.1 Penyiapan & Pengujian

• Pastikan DUT tidak muncul sebagai perangkat tersimpan di ponsel mana pun. Di setiap ponsel yang telah menyimpan DUT dan login ke Akun Google pengujian: buka setelan Bluetooth, pilih "Lupakan Perangkat", dan alihkan Mode pesawat untuk memastikan DUT dilupakan.

• Pastikan "Simpan perangkat secara otomatis" AKTIF. Tombol ini NONAKTIF secara default. Anda dapat menemukan opsi ini di Setelan > Google > Perangkat > Perangkat tersimpan di ponsel A.

• Setel perangkat Bluetooth ke mode penyambungan.

• Letakkan perangkat Bluetooth sejauh 0,3 m dari ponsel A.

• Tunggu notifikasi muncul di ponsel referensi A. Notifikasi akan muncul dalam 5 detik.

• Mulai hitung waktu sejak mengetuk notifikasi awal hingga Anda melihat notifikasi pop-up 'Perangkat terhubung' di ponsel A.

• Catat waktu di bagian Penyambungan awal dalam laporan pengujian.

3.2.2 Perilaku yang diharapkan

• Setengah lembar penyambungan awal akan muncul:

• Ketuk notifikasi untuk memulai penyambungan Sambungan Cepat. Notifikasi akan menampilkan progres:

• Ponsel akan menampilkan notifikasi saat penyambungan Sambungan Cepat berhasil. Ponsel juga akan meminta pengguna untuk mendownload aplikasi pendamping perangkat dari Google Play Store jika pembuat perangkat merilis aplikasi pendamping.

• Ponsel akan menampilkan error jika penyambungan Sambungan Cepat gagal:

3.3 Kasus pengujian 2: Sambungkan perangkat ini ke dua ponsel referensi yang login ke Akun Google yang sama (Penyambungan berikutnya)

3.3.1 Penyiapan & Pengujian

• Login ke Akun Google yang sama di kedua ponsel (ponsel A dan ponsel B).

• Pastikan DUT sebelumnya telah disambungkan dengan ponsel lain (ponsel A).

  • Untuk memverifikasi bahwa perangkat Bluetooth telah disambungkan dengan ponsel A:

    • Pertama, buka Setelan > Google > Perangkat & berbagi (atau Koneksi perangkat) > Perangkat > Perangkat tersimpan di ponsel yang melakukan penyambungan awal (ponsel A). DUT akan muncul di daftar perangkat tersimpan ponsel, seperti yang digambarkan di sini:



    • Kedua, buka Setelan > Google > Perangkat & berbagi (atau Koneksi perangkat) > Perangkat > Perangkat tersimpan di perangkat yang belum disambungkan dengan DUT (ponsel B). Ponsel B hanya dapat menampilkan notifikasi penyambungan berikutnya jika DUT juga muncul di daftar perangkat tersimpan.



• Pada dasarnya, setelah menjalankan Kasus Pengujian 1 (Penyambungan Awal) dengan ponsel A, Anda menggunakan ponsel referensi lain B dengan akun yang sama untuk memverifikasi Kasus Pengujian 2 (Penyambungan Berikutnya) ini.

• Letakkan perangkat Bluetooth dengan jarak 0,3 m dari ponsel.

• Tunggu nama perangkat disinkronkan ke akun: Buka Setelan > Google > Perangkat & Berbagi (atau Koneksi Perangkat) > Perangkat > Perangkat Tersimpan untuk memeriksa apakah nama perangkat ditampilkan. Kembali ke layar utama setelah DUT muncul di daftar perangkat ponsel.

• Tunggu notifikasi berikutnya muncul.

• Ukur waktu dari mengetuk notifikasi berikutnya di ponsel kedua hingga Anda melihat notifikasi pop-up 'Perangkat terhubung'.

• Catat waktu di bagian Berikutnya untuk ponsel kedua.

• Hapus data tersimpan dengan langkah-langkah berikut, yang merupakan prasyarat untuk pengujian berikutnya.

  • Lupakan perangkat yang terhubung dengan menghapusnya dari daftar setelan Bluetooth.

  • Buka Setelan > Google > Perangkat & berbagi (atau Koneksi perangkat) > Perangkat > Perangkat tersimpan.

    • Nonaktifkan 'Simpan perangkat secara otomatis'
    • Kembali ke halaman sebelumnya
    • Aktifkan 'Simpan perangkat secara otomatis'
    • Pastikan Anda melihat 'Tidak ada perangkat' dalam daftar perangkat seperti yang ditampilkan:



  • Aktifkan perangkat untuk masuk ke mode penyambungan.

3.3.2 Perilaku yang diharapkan

• Notifikasi penyambungan untuk perangkat yang sebelumnya dikaitkan akan muncul

• Ketuk notifikasi untuk memulai penyambungan berikutnya. Notifikasi akan menampilkan progres:

• Setelah penyambungan Sambungan Cepat selesai, Anda akan melihat notifikasi berikut:

• Ponsel akan menampilkan error jika penyambungan Sambungan Cepat gagal:

3.4 Kasus pengujian 3 : Memeriksa kunci akun BLE masih disiarkan

• Pastikan headset masih menyiarkan Data Akun saat tidak dapat ditemukan, misalnya: setelah penyambungan awal selesai dan terhubung, kecuali jika headset dimatikan.
• Pilih ponsel referensi dan uji sekali selama minimal 30 menit.

3.5 Kasus pengujian 4 : Kriteria jarak

• Uji setiap jarak (0,3 m, 1,2 m, dan 2 m) 10 kali satu per satu.
• Catat setiap kali ponsel referensi menampilkan notifikasi untuk setiap jarak.
  • Misalnya, "0,3 meter - Ya (7/10)", berarti "Ponsel referensi ini menerima Notifikasi penyambungan 7 kali (dari 10 kali) pada jarak 0,3 meter"

3.6 Cara mengambil log debug

3.6.1 Cara mengambil informasi proses debug

• Untuk mengaktifkan logging dan mengambil laporan bug, jalankan perintah berikut:
  • adb logcat -G 16M

• Pastikan Anda telah mengaktifkan "Log snoop HCI Bluetooth untuk proses debug". Untuk ponsel Pixel, hal ini dilakukan dengan:

  • Buka Setelan > Sistem > Tentang Ponsel > Nomor build.
  • Mengetuk "Nomor versi" 7 kali untuk mengaktifkan opsi developer.

  * Membuka Setelan > Sistem > Lanjutan > opsi developer. * Mengaktifkan Opsi developer dan log snoop HCI. * Opsi ini memungkinkan ponsel mengumpulkan file log paket HCI. * Aktifkan dan nonaktifkan mode pesawat untuk memastikan perubahan diterapkan.

3.6.2 Cara mendapatkan file log logcat

• Jalankan adb devices untuk menampilkan semua nomor seri perangkat di terminal.
• Jalankan adb -s {device serial number} logcat > {logcat name}.txt (Anda dapat memberi nama file logcat secara arbitrer dan logcat beberapa perangkat secara bersamaan).
• Reproduksi bug.
• Jalankan Ctrl+C untuk menghentikan logcat.
• Jalankan adb bugreport untuk membuat file zip yang akan berisi semua data. Proses ini mungkin memerlukan waktu beberapa menit.
• Jalankan perintah berikut untuk mendapatkan btsnoop_hci.log (Perangkat harus di-root).
  • Untuk Android O (8.0) atau yang lebih baru: adb pull data/misc/bluetooth/logs/btsnoop_hci.log
  • Untuk Android N: adb pull sdcard/btsnoop_hci.log
  • Jika jalur sebelumnya tidak berisi hci.log : adb shell; find hci.log untuk mendapatkan lokasi.

4. Kriteria Sertifikasi Fitur:

Perlu lulus semua kasus pengujian, Notifikasi baterai hanya wajib untuk headset nirkabel sejati.

4.1 Notifikasi baterai

4.1.1 Menampilkan notifikasi baterai kiri + kanan + casing.

Prosedur:

1. Sambungkan ponsel pengujian dengan headset nirkabel sejati.
2. Tutup kasus
3. Buka kasus dan verifikasi.

Verifikasi:

1. Notifikasi baterai menampilkan 3 gambar kiri, casing, kanan, dan level baterai sudah benar. (dengan ikon pengisian daya di earbud kiri dan kanan)

4.1.2 Info baterai harus diperbarui setelah level baterai berubah.

Prosedur:

1. Sambungkan ponsel pengujian dengan headset nirkabel sejati.
2. Gunakan headset nirkabel sejati untuk memutar video apa pun selama 10 menit. (Untuk mengurangi daya.)
3. Buka Setelan > Google > Perangkat & berbagi (atau Koneksi perangkat) > Perangkat > Perangkat tersimpan > Nama headset.

Verifikasi:

1. Info baterai harus diperbarui setelah level baterai berubah.
2. Level baterai harus sama dengan level baterai yang dilaporkan di pintasan Bluetooth (Tarik ke bawah panel setelan cepat), level baterai harus selaras dengan salah satu level bud, sebaiknya tampilkan level baterai terendah.

4.1.3 Menyembunyikan notifikasi, HUN harus ditutup (Tutup Kasus)

Prosedur:

1. Sambungkan ponsel pengujian dengan headset nirkabel sejati.
2. Buka kasus.
3. Saat HUN ditampilkan, Tutup kasus.

Verifikasi:

1. Notifikasi peringatan dini baterai ditutup dalam waktu 3 detik.

4.2 Nama yang Dipersonalisasi

4.2.1 Kasus dasar headset 1, Ponsel 1, akun A, penyambungan awal

Prasyarat:

1. Ponsel 1 tidak pernah disambungkan dengan headset (jika ponsel memiliki alias yang di-cache)
2. Reset headset ke setelan pabrik sebelum melakukan pengujian.

Prosedur:

1. Login Ponsel 1 dengan akun Gmail A. Sambungkan Ponsel 1 dengan Headset. Jangan ubah nama perangkat setelah disambungkan.
2. Periksa 3 tempat yang ditampilkan.

Verifikasi:

1. Setelah disambungkan, di 3 tempat, ponsel 1 akan menampilkan nama depan pengguna akun A + info headset. Dalam bentuk [Nama Depan Pengguna] [Nama Perangkat].

• Memeriksa nama di 3 tempat

  1. Setelan > Google > Perangkat & Berbagi > Perangkat Tersimpan:



  2. Teks ikon Bluetooth Setelan Cepat (Tarik panel setelan cepat ke bawah):



  3. Setelan Bluetooth:



4.2.2 Kasus dasar headset 2, Ponsel 2, akun B, penyambungan awal > edit nama perangkat

Prosedur:

1. Lanjutkan dari kasus berbasis Headset 1 dari 3.
2. Ponsel 2, akun B, penyambungan awal berhasil.
3. Periksa 3 tempat.
4. Buka Setelan Bluetooth > ikon roda gigi > ikon pensil > ubah nama perangkat.

Verifikasi:

1. Setelah penyambungan, akan menampilkan nama depan pengguna akun A + info headset di tempat berikut:

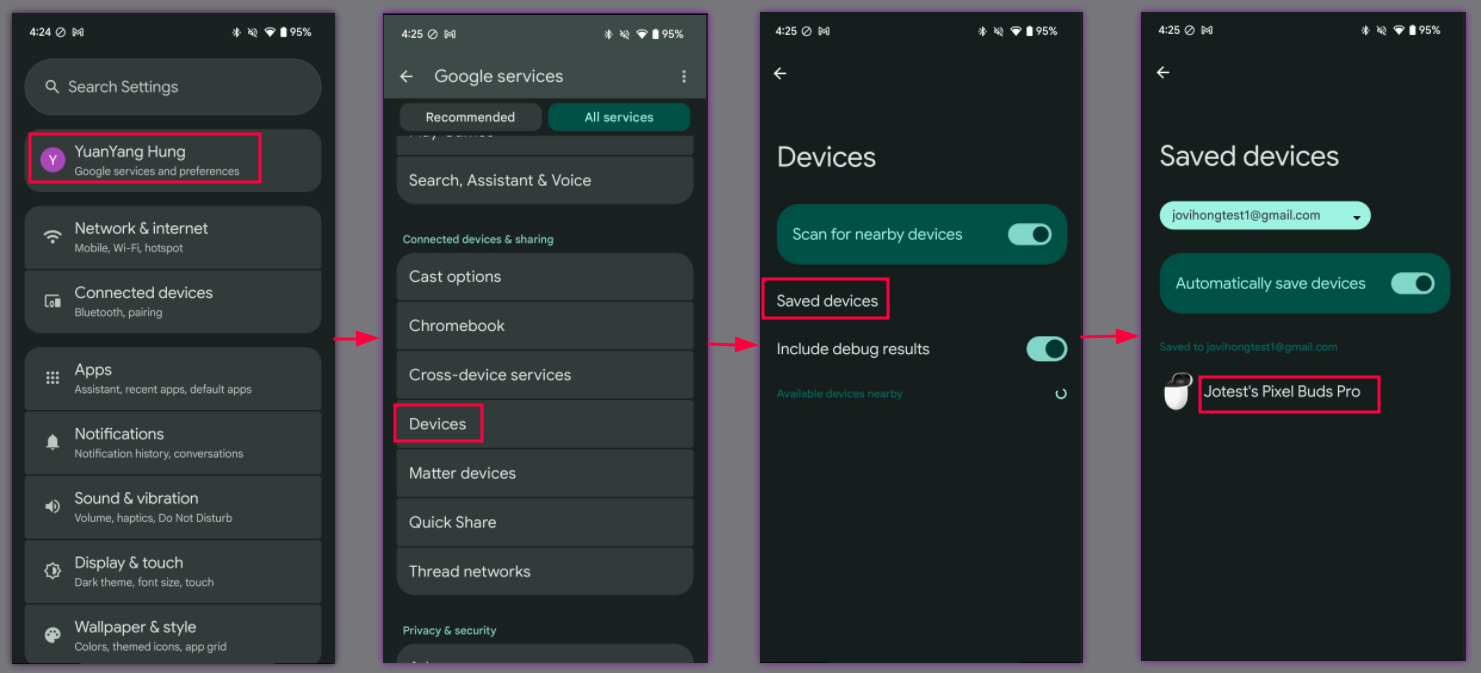

   1. Setelan > Google > Perangkat & Berbagi > Perangkat Tersimpan:

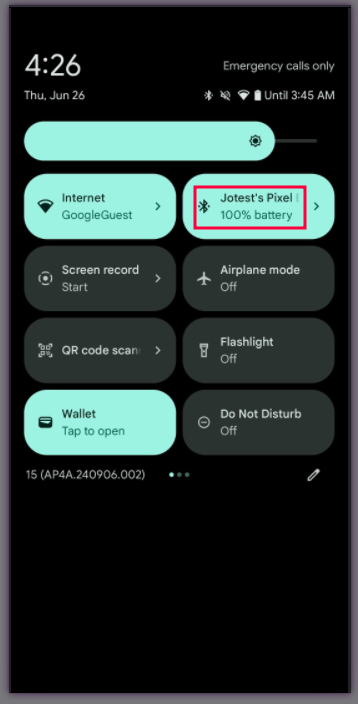

   2. Teks ikon Bluetooth Setelan Cepat (Tarik panel setelan cepat ke bawah):

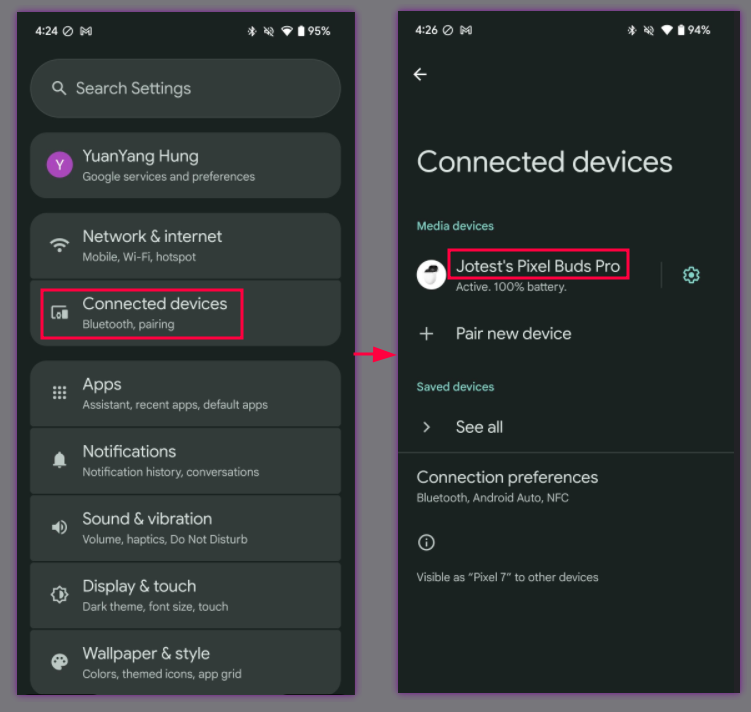

   3. Setelan Bluetooth:



2. Setelah nama perangkat diubah, nama baru akan muncul di tempat berikut:

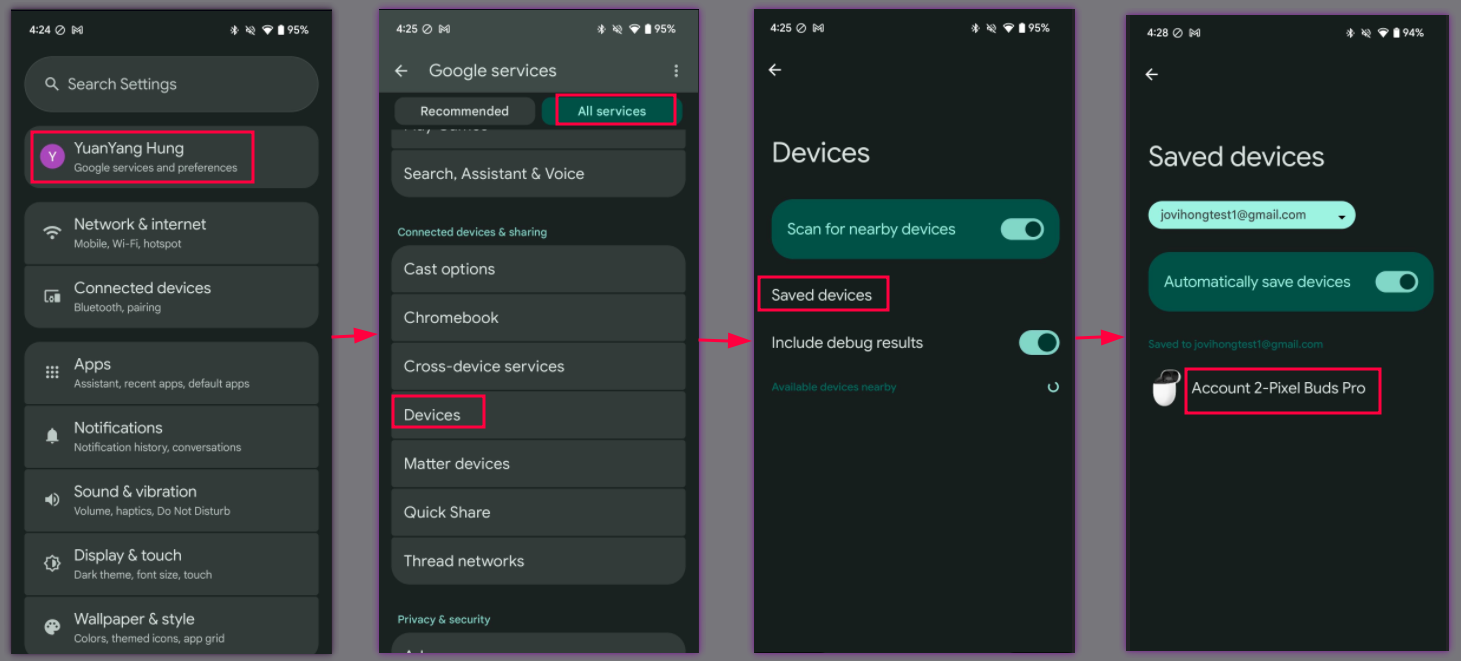

   1. Setelan > Google > Perangkat & Berbagi > Perangkat Tersimpan:

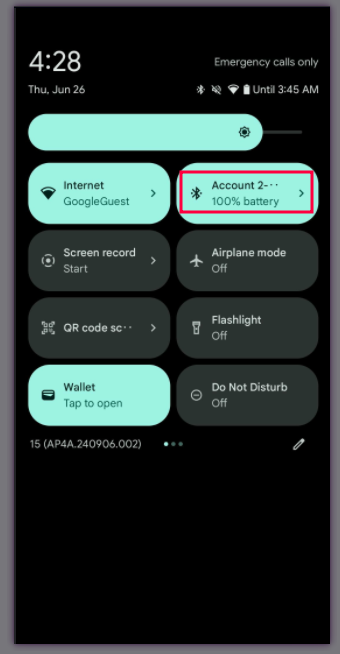

   2. Teks ikon Bluetooth Setelan Cepat (Tarik panel setelan cepat ke bawah):



   3. Setelan Bluetooth:



4.2.3 Kasus dasar headset 3, Ponsel 3, akun C, penyambungan awal

Prosedur:

1. Lanjutkan dari kasus berbasis Headset 2 dari 3.
2. Ponsel 3, akun C, penyambungan awal berhasil.

3. Periksa 3 tempat yang tercantum:

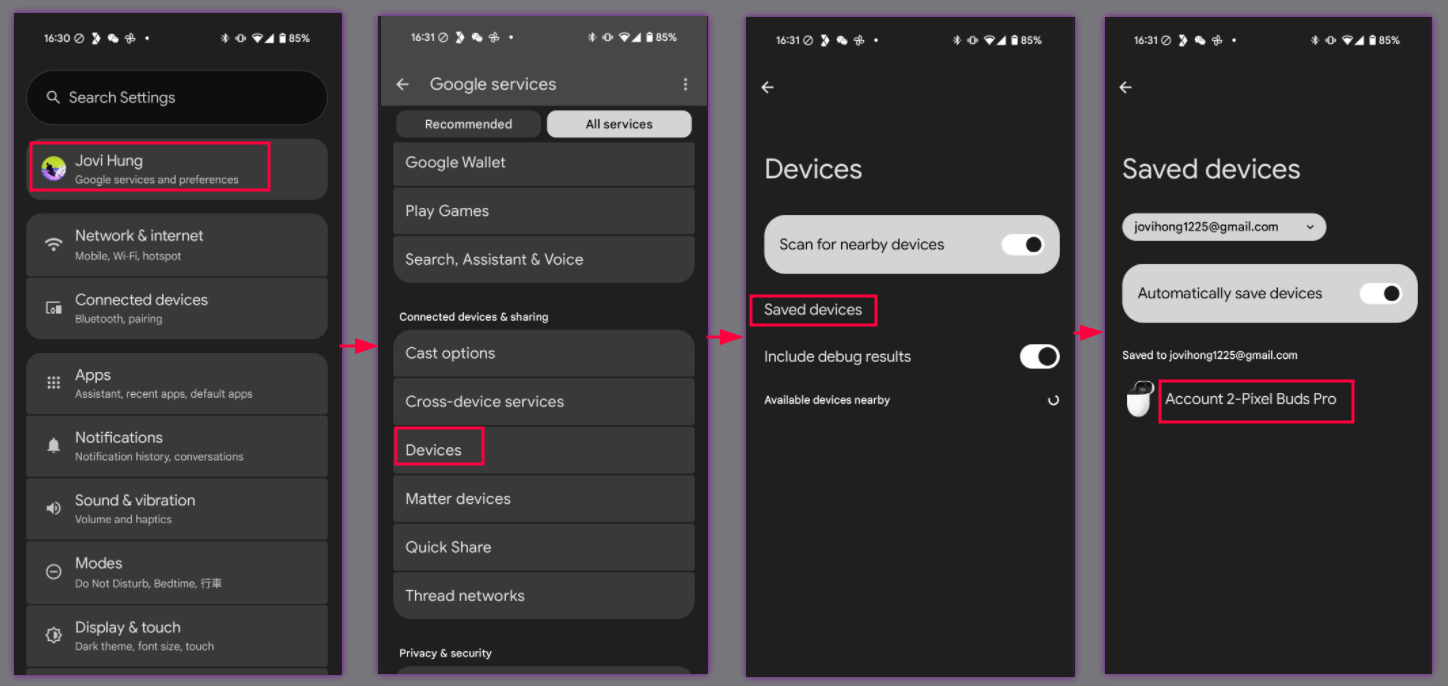

   1. Setelan > Google > Perangkat & Berbagi > Perangkat Tersimpan:

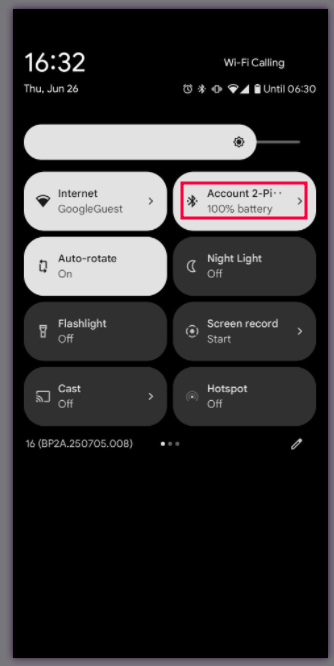

   2. Teks ikon Bluetooth Setelan Cepat (Tarik panel setelan cepat ke bawah):

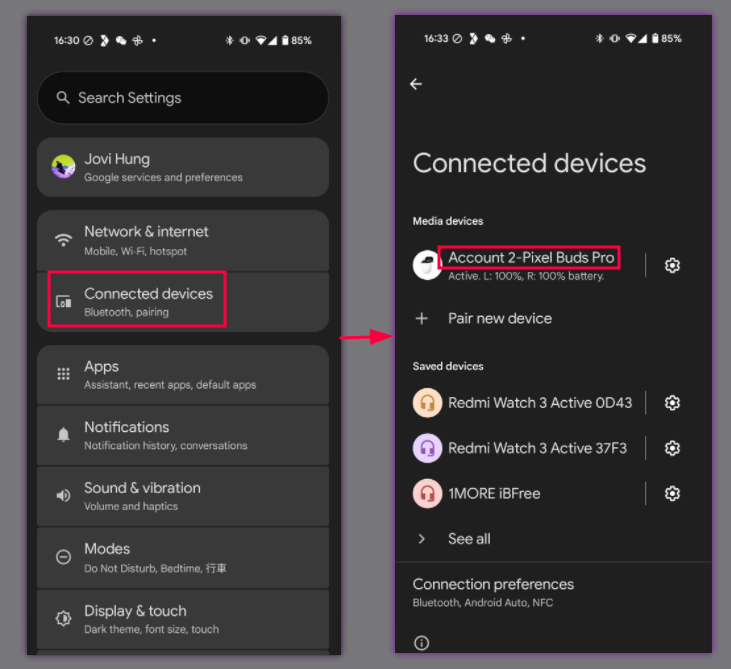

   3. Setelan Bluetooth:



Verifikasi :

1. Ponsel 3 akan menampilkan nama perangkat baru ponsel 2 di 3 tempat yang sama yang tercantum dalam langkah-langkah Prosedur sebelumnya.

4.3 Temukan Perangkat - Deringkan Headset

4.3.1 Fungsi headset perangkat Ring

Prosedur:

1. Menyambungkan ponsel dengan headset berhasil.

2. Buka Setelan > Google > Perangkat & berbagi (atau Koneksi perangkat) > Perangkat > Perangkat tersimpan > Nama headset > Temukan perangkat.



3. Ketuk Tombol deringkan perangkat.(Jika headset pengujian memiliki earbud kanan dan kiri, perangkat akan menampilkan dua tombol untuk kiri dan kanan)

4. Ketuk tombol Bisukan perangkat.



Verifikasi:

1. Status di bagian nama headset akan menampilkan "Terhubung".
2. Headset akan berdering saat Anda mengetuk tombol ini dengan nada dering yang disesuaikan. (Headset nirkabel sejati akan berdering di sisi kanan/kiri yang sesuai)
3. Headset akan segera dibisukan tanpa penundaan.

4.4 Menulis Kunci Akun secara Retroaktif

4.4.1 Penyambungan dan Konfirmasi Retroaktif

Prosedur:

1. Masukkan perangkat sambungan cepat ke mode penyambungan
   1. Anda akan melihat notifikasi pemberitahuan, jangan ketuk notifikasi tersebut.
2. Buka Setelan > Perangkat terhubung > Sambungkan perangkat baru, ketuk untuk menyambungkan
3. Tunggu sebentar, Anda akan melihat notifikasi untuk penyambungan retroaktif.
4. Ketuk notifikasi untuk menyimpan headset ke akun Anda.
5. Buka Setelan > Google > Perangkat & berbagi (atau Koneksi perangkat) > Perangkat > Perangkat tersimpan

Verifikasi:

1. Notifikasi Penyambungan Retroaktif akan muncul.



2. Anda akan melihat perangkat tersebut ada dalam daftar perangkat tersimpan. Perangkat kini memiliki dukungan penuh untuk Sambungan Cepat.
